3A型短款卫生级90度弯头管件

在食品加工、生物医药、高端饮品灌装这类对管路洁净度有严苛要求的生产场景里，管路转向位置的配件选型直接决定整套管线的卫生达标能力与流体输送稳定性，3A型短款卫生肘就是针对这类场景开发的专用转向连接件。不同于普通工业管路用的冲压弯头，这款短款弯头严格遵循3A卫生级标准设计，整个内壁做了连续平滑的圆弧过渡处理，不存在普通弯头接缝位置的凸起、凹陷死角，能够避免生产过程中物料残留、微生物滋生的问题，完全满足CIP原位清洗、SIP蒸汽灭菌的工艺要求，清洗时流体可以沿着圆弧内壁完整冲刷所有接触面，不会出现清洗盲区。

从结构设计逻辑来看，这款短款弯头采用了等径90度转向结构，相比常规长半径卫生弯头，它的轴向安装尺寸更紧凑，能够在设备内部管路排布空间受限的位置完成管路转向，比如灌装机内部的流体分配管路、生物反应器的外接工艺管线、洁净室内部的物料输送支管这些位置，使用短款弯头可以有效压缩管线占用的空间，给其他工艺组件留出足够的安装与操作余量。弯头的两端采用标准卫生级连接接口设计，接口端面的平整度、同轴度都做了严格的公差控制，安装时配合标准卫生级卡箍、密封垫圈就可以实现无泄漏连接，不需要额外做焊接处理，拆装维护的效率远高于焊接式管路，也避免了焊接过程中产生的焊渣、氧化层对管路洁净度的破坏。

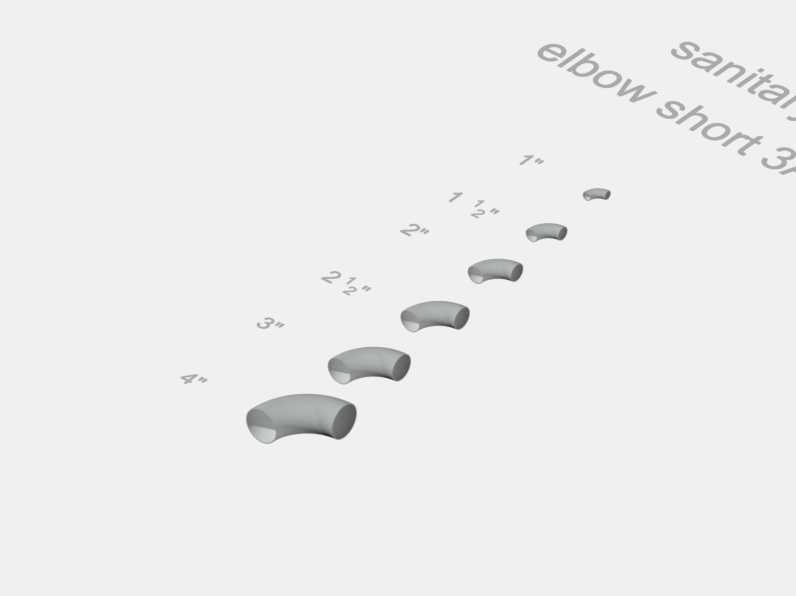

从尺寸覆盖范围来看，这款弯头包含了从1英寸到4英寸的常用卫生管路通径规格，每个规格的转弯半径都按照短半径卫生弯头的标准做了匹配设计，既保证转向位置的流体阻力处于合理区间，不会因为转弯半径过小造成物料输送过程中的压降过大、湍流加剧问题，又最大限度控制了弯头自身的外形尺寸。在实际安装过程中，需要注意弯头两端接口的同轴度偏差控制，安装时卡箍的锁紧力矩要保持均匀，避免单侧受力过大造成密封垫圈变形，影响密封效果；同时管路排布时要给弯头位置预留足够的拆装空间，方便后期维护时拆卸检查、更换密封件。

在实际生产应用中，这类短款卫生肘除了用于物料输送管路的转向，也常被用于洁净公用工程管路的连接，比如纯化水输送管路、洁净压缩空气管路的转向位置，它的光滑外壁设计也避免了普通工业弯头外壁容易积尘、不易清洁的问题，能够适配洁净生产区域的外壁清洁要求。设计建模过程中，对弯头的内外壁圆弧做了连续曲率处理，整个弯头的壁厚保持均匀一致，不会出现局部壁厚过薄造成的承压能力不足问题，也不会因为局部壁厚过厚造成材料浪费、安装重量增加的问题。不同通径规格的弯头都对应了标准的管路压力等级，能够满足常规卫生级管路的工作压力要求，在正常的工艺温度、压力范围内可以长期稳定工作，不会出现变形、渗漏等问题。对于结构设计人员来说，在做洁净管路三维排布时，可以直接调用这款弯头模型进行管路装配，提前校验安装空间、接口匹配性，避免现场安装时出现空间干涉、接口不匹配的问题，有效提升管路设计的效率与准确性，减少现场施工的整改工作量。
