跨路桁架式钢管架空支撑结构设计

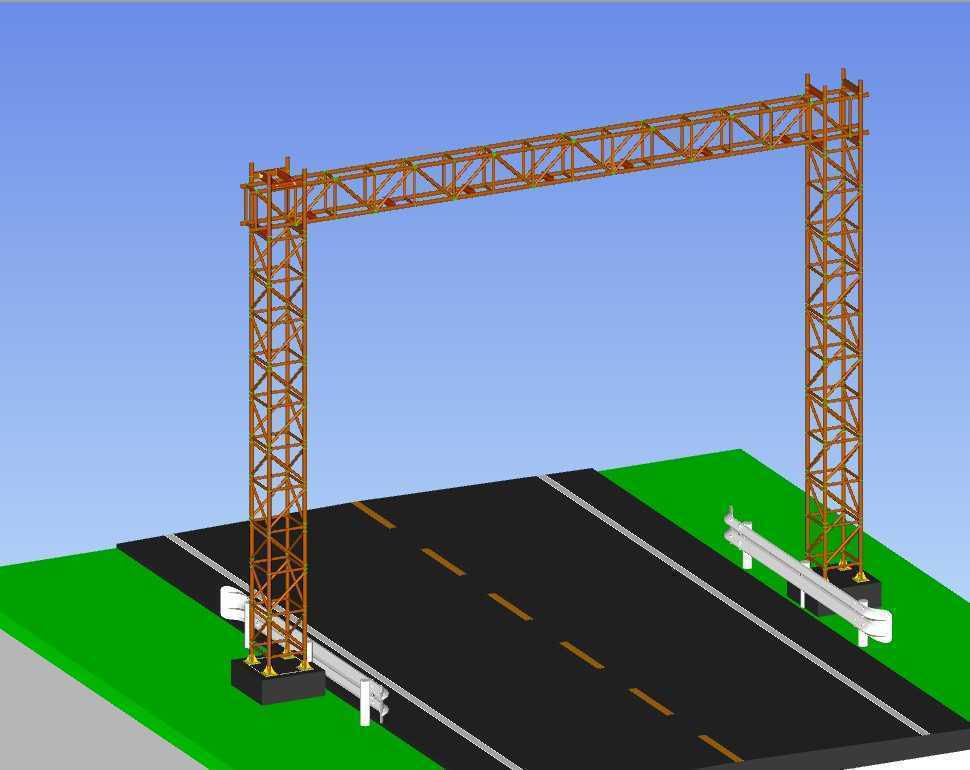

　　该跨路钢管桁架支撑结构，主要应用于厂区内部、产业园区、市政支路等需要跨越通行道路完成管线架空敷设的场景，可承载多根工艺介质管道、线缆桥架等设施，避免管线直接埋地受路面荷载挤压破坏，同时保障下方道路的车辆、行人通行净空要求，在化工园区、制造厂区的管线改造、新建管线布设项目中应用十分广泛。从实际用途来看，该结构通过两侧高耸的格构式钢管立柱搭配顶部的桁架式横梁，形成稳定的门型架空跨越结构，将管线荷载通过横梁传递至两侧立柱，再由立柱底部的基础传递至地基，无需在道路中间设置支撑墩，完全不占用路面通行空间，相比落地支架跨路方案，既避免了路中支墩被车辆剐蹭碰撞的风险，也能满足消防通道、货运通道的全幅通行宽度要求。

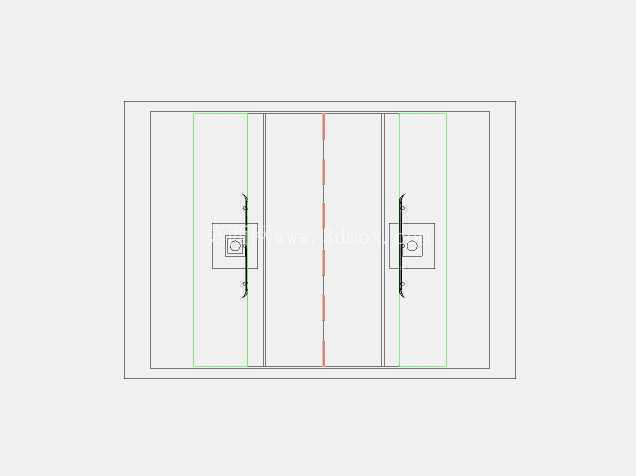

　　在功能特性上，整体结构采用全钢管拼接的格构式设计，相比实腹式钢梁结构，自重更轻，风阻系数更小，在户外露天环境下可有效降低风荷载对结构的倾覆力矩，同时格构式构件的杆件均为标准规格钢管，采购、加工、现场拼接的难度更低，后期维护时仅需对锈蚀杆件做局部更换即可，运维成本远低于混凝土结构跨路管架。结构两侧立柱底部设置了扩大式混凝土基础墩，基础墩与地面之间通过地脚螺栓锚固，可根据现场地质条件调整基础埋深，在软土地基区域可适当扩大基础底面积降低地基承载力要求，基础墩旁配套设置了波形防撞护栏，可避免车辆转弯、倒车时直接碰撞立柱根部，提升结构运行安全性。

　　从设计思路层面，该结构建模时优先采用参数化杆件拼接逻辑，所有竖向、横向、斜向连接杆件均采用统一规格的无缝钢管，通过相贯线切割完成节点拼接，无需额外设计复杂的节点连接板，既减少了加工时的零件种类，也降低了现场焊接的作业量；顶部桁架采用三角形腹杆排布形式，这种腹杆形式的杆件受力路径清晰，上弦杆承受管线竖向荷载带来的压应力，下弦杆承受拉应力，斜腹杆传递剪力，相比其他腹杆形式用钢量更省，同时整体刚度满足管线敷设后的挠度要求，避免桁架下挠导致管线接口受拉渗漏。

　　在外形尺寸与安装边界方面，结构的净跨宽度可根据下方道路的实际宽度做适配调整，常规适配4米至8米宽度的厂区支路，立柱高度可根据通行净空要求调整，满足4.5米至6米的通行净空需求，适配普通货运车辆、消防车辆的通行高度要求；安装时需先完成两侧基础的浇筑养护，待基础混凝土强度达到设计要求后，可先在地面将两侧立柱、顶部桁架分别拼装成整体，再通过汽车吊完成整体吊装拼接，无需长时间占用道路封路施工，对厂区日常通行的影响更小。建模过程中对所有杆件的连接节点做了细化还原，包括立柱底部的地脚板、加劲肋，桁架杆件的相贯线切口，基础墩的外形、防撞护栏的安装位置都做了1:1还原，可直接用于结构受力验算参考、施工方案模拟、现场安装交底使用，结构各部件的拆分逻辑完全匹配实际加工安装流程，不存在无法落地的异形结构设计，所有杆件规格均符合常用结构钢管的标准尺寸系列，无需定制特殊规格管材。
