工业管路用长杆式自动控制阀结构设计

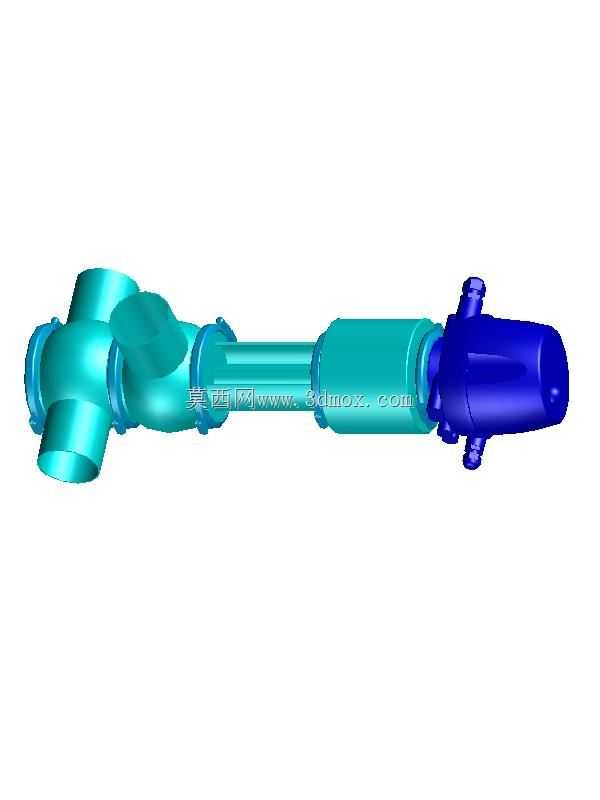

这款自动阀主要面向工业流体输送管路的自控场景，常见应用在化工介质输送、市政给排水、暖通循环水、油气输送支路等需要根据管路压力、流量参数自动启闭调节的管段，无需人工频繁操作即可实现管路通断、流量适配的控制需求，能有效降低人工巡检操作的工作量，减少管路超压、溢流带来的生产风险。从结构设计来看，整体采用长杆式布局，将阀座密封端与执行调节端通过加长阀杆分隔开，这种布局适配需要将执行机构远离高温、高腐蚀介质的安装场景，避免介质直接接触执行部件造成密封老化、元件腐蚀，延长整体使用寿命。阀座端采用流线型流道设计，介质流经时的流阻更低，不会在阀腔内部形成大面积涡流区，能减少介质冲刷带来的阀座磨损，同时降低管路输送的压损，适配大流量输送的工况需求。执行端采用多接口结构设计，预留了控制信号接入、手动应急操作的连接位，日常自控状态下可根据前端传感器的信号自动调整阀芯开度，遇到检修、自控系统故障的场景，可通过端部的操作结构手动启闭阀门，不会因为自控系统失效造成管路断供。设计过程中重点考虑了安装边界的适配性，两端采用标准法兰连接结构，可直接对接同公称通径的工业管路，无需额外制作过渡连接件；整体轴向长度经过优化，既保证了阀杆的行程长度满足全开全闭的调节需求，又不会占用过多管路安装空间，在狭窄的管廊、设备夹层内也能顺利布置。密封结构采用多重冗余设计，阀杆与阀体衔接处设置了多级密封填料，既可以防止管路内的介质沿阀杆缝隙外漏，也能阻挡外部的粉尘、水汽进入执行机构内部，适配多粉尘、高湿度的车间安装环境。阀芯与阀座的密封面采用锥面配合结构，闭合时的密封比压分布均匀，不会因为长期启闭造成密封面偏磨，即使在带压启闭的工况下，也能保证可靠的密封性能，避免内漏问题。在结构建模阶段，所有配合面的公差都按照工业阀门的通用设计规范预留，加工时可直接根据三维模型导出工程图进行生产，装配环节不需要额外修配即可完成整阀组装，能有效缩短生产装配的周期。
