厨房空间布局常用家具与管道CAD图库

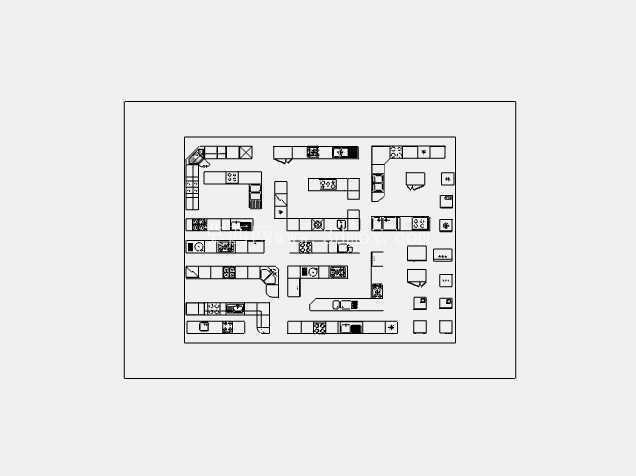

在住宅精装、商业餐饮空间的厨房设计环节，设计师往往需要反复调整布局方案，平衡操作动线、设备摆放、管线走向三者的关系，这套图库正是针对这类高频设计需求打造的标准化图块集合，覆盖了厨房设计全流程所需的核心构件元素。从实际应用场景来看，不管是小户型住宅的一字型厨房、刚需户型的L型厨房，还是大平层的U型开放式厨房、餐饮门店的后厨操作区，都能从这套图块中找到适配的构件，无需从零开始绘制基础构件，能大幅压缩方案初稿的绘制周期。

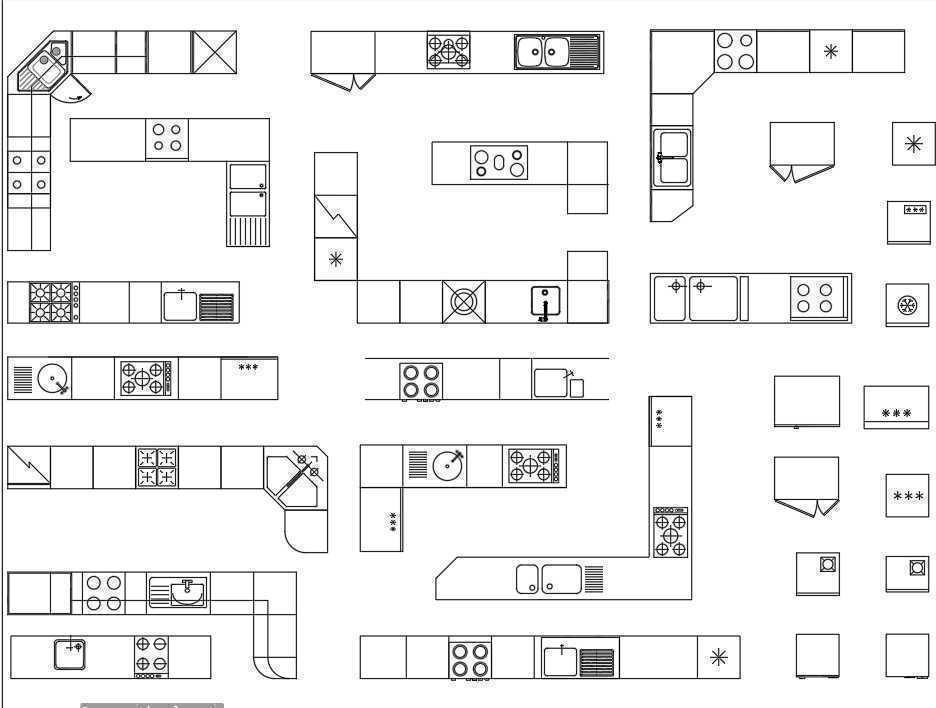

从功能特性上看，图块分为家具构件与管道元件两大类别，家具类包含不同规格的地柜、吊柜、高柜模块，涵盖单盆、双盆等不同形式的水槽单元，嵌入式、台式等不同安装方式的灶台模块，还有冰箱、洗碗机、烤箱等嵌入式电器的标准占位图块，所有家具类图块都按照人体工程学的操作尺度设置，地柜操作高度适配常规站立操作的舒适区间，吊柜安装高度避开操作时的碰头风险，通道预留宽度满足单人操作、双人错行的不同需求。管道类图块则覆盖了厨房给排水的核心元件，包含给水支管、排水横管、存水弯、角阀、固定管卡等构件，每类管道元件都标注了与柜体、墙面的安装避让距离，避免设计阶段出现管线与柜体结构冲突的问题。

设计思路上，这套图块完全贴合厨房设计的实际工作流，所有图块都做了图层分类处理，家具层、管线层、标注层相互独立，设计师在调整方案时可以快速开关对应图层，不会出现图块混杂难以选择的问题。图块的基点统一设置在构件的安装定位点上，比如橱柜模块的基点设置在柜体靠墙的边角位置，管道元件的基点设置在管线接口的中心位置，拖拽布置时可以直接对齐定位轴线，不需要反复调整图块位置。针对不同的设计阶段，图块还做了精度区分，方案阶段用的简化图块只保留外轮廓与核心功能标识，不会占用过多文件内存，保证大户型方案拖动时的流畅度；施工图阶段用的精细图块则标注了柜体的内部隔板、抽屉分隔、管线的接口尺寸，可直接用于施工交底。

在安装边界与尺寸控制上，所有图块都严格遵循住宅厨房相关的设计规范，灶台与水槽的最小间距满足操作安全要求，灶台与燃气立管的预留距离符合燃气安装规范，排水横管的坡度标识清晰，避免后期出现排水不畅的问题。吊柜的深度控制在不遮挡操作视线的范围内，地柜的踢脚高度预留了清洁工具的进出空间，高柜的嵌入电器预留了散热间隙与插座安装位置，管道固定件的间距符合管线安装的受力要求，不会出现管线长期使用变形的问题。设计师在布置图块时，只需要按照空间的实际尺寸拼接对应模块，就能快速生成符合规范要求的布局方案，不需要反复核对单个构件的尺寸参数，也能避免因尺度把控不当出现的设计返工。

实际使用过程中，这套图块可以适配不同的设计习惯，不管是先确定操作动线再摆放家具，还是先规划管线走向再调整柜体位置，都能通过图块的快速拼接完成方案迭代。比如在做老旧小区厨房改造项目时，可以先根据原有管线的位置选择适配的管道图块定位，再围绕管线位置布置橱柜、灶台、水槽等家具，保证原有管线的改动量最小，降低施工成本；在做新建住宅的精装设计时，可以先按照最优操作动线布置家具模块，再调整管线走向匹配家具位置，保证使用体验的最优化。所有图块的线条都做了轻量化处理，插入到图纸文件中不会导致文件体积异常增大，也不会出现打印时线条缺失、显示异常的问题，完全满足从方案汇报到施工图输出的全流程使用需求。
