工业三级踏步钢制格栅操作平台结构

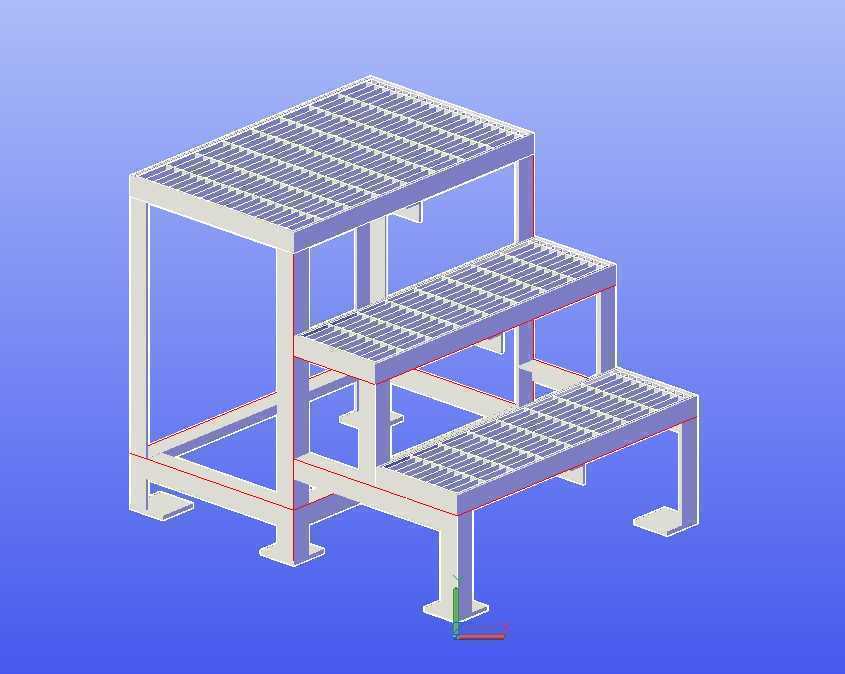

　　从结构设计逻辑来看，整体采用方管作为主支撑框架，四根主立柱底部设置方形安装脚板，脚板上预留螺栓固定孔位，安装时可直接通过膨胀螺栓与混凝土地面固定，也可配合减震垫在钢构平台楼面安装，整体安装边界的横向宽度适配多数中小型设备旁的预留通道，不会挤占主巡检通路的通行空间。踏步层级的高度差控制在180毫米到200毫米之间，踏步深度不小于250毫米，符合工业梯台的人机工程要求，操作人员上下踏步时不需要刻意抬高脚步，长时间往返作业也不会产生明显的腿部疲劳。这套三级踏步钢制平台结构，主要面向工业厂区内设备旁的高位操作、日常巡检与设备检修场景，常见于化工装置区、冶金生产线、仓储分拣高位工位旁，解决操作人员需要稳定抵达0.8米到1.2米操作高度的作业需求，区别于普通移动梯具，这类固定式踏步平台可同时容纳2到3名操作人员站立作业，配套的格栅踏板不会积存油污、积水与生产碎屑，在多尘、潮湿或者有切削液飞溅的工位也能保持踏板表面摩擦力，避免作业人员滑倒。

　　踏板部分采用格栅式结构，格栅条的间距控制在30毫米以内，既可以保证落物、积液顺利下排，也能避免作业人员的鞋跟卡入格栅间隙，每块踏板与支撑框架之间采用满焊连接，焊缝位置做打磨处理后做防锈涂装，整体框架的焊接节点全部设置在受力传导路径上，主立柱与横向支撑梁之间设置斜向加强筋，抵消人员站立、踏步冲击带来的侧向扭力，避免长期使用后框架出现焊接节点开裂、结构变形的问题。三层平台的高度依次抬升，最高层平台的护栏预留安装位可根据现场需求加装可拆卸护栏，在不需要频繁上下的高位操作侧加装防护栏，在需要对接设备操作位的一侧预留开口，方便操作人员直接从平台迈到设备操作面。设计过程中优先考虑了结构的模块化拆分，整个平台可拆分为主框架、三层踏步踏板、底部安装脚板三个部分，运输时可以叠放打包，现场安装时不需要大型吊装设备，两名安装人员配合普通扳手、焊机即可完成组装固定，对于后期需要调整工位位置的场景，也可以拆卸后转运到新工位重新安装固定。结构的受力冗余按照单人100千克的动载荷计算，整体额定承载不低于每平方米200千克，完全满足日常工具携带、双人同时站立作业的载荷要求，不会出现踏板弯折、框架失稳的问题。

　　格栅踏板的表面不需要额外做防滑纹处理，钢制格栅本身的金属摩擦力加上镂空不存积杂物的特性，在有油污、水渍的工况下比花纹钢板的防滑表现更稳定，同时镂空结构也不会在平台表面堆积生产废料，日常清扫时直接用压缩空气吹扫即可完成清理，维护成本远低于封闭式钢板平台。主支撑立柱的截面尺寸根据整体抬升高度匹配，最高层高度不超过1.2米时采用4040规格方管即可满足受力要求，如果现场需要更高的操作平台，也可以在现有结构基础上替换更大截面的主立柱，同步增加横向支撑的密度，不需要重新调整整体踏步的布局逻辑。

　　底部安装脚板的尺寸不小于150150毫米，每个脚板上设置四个固定螺栓孔，安装时螺栓的埋深不低于100毫米，保证平台在人员快速上下、侧向倚靠时不会出现位移晃动。在实际应用场景中，这类平台除了用于设备操作位的登高作业，也可作为生产线旁的临时检验工位、阀门组旁的操作梯台，相比一体式混凝土台阶，钢制平台的安装周期更短，后期调整位置更灵活，也不会在地面留下永久性施工痕迹，适合在技改频繁、工位调整较多的生产车间使用。结构设计时没有多余的装饰性构件，所有外露构件都做圆角打磨处理，避免人员磕碰时出现划伤，框架的涂装可根据现场厂区的色彩规范调整，常规采用工业灰防锈漆，在有防腐要求的化工区域也可更换为镀锌材质或者环氧防腐涂装，适配不同工况的使用需求。
