Gascat Celtic DN25燃气压力调压器结构

在城镇燃气管网终端、工商业燃气供气支路的设计选型中，入口压力波动、下游用气负荷动态变化是管路设计必须直面的工况问题，这款公称通径NPS1也就是DN25规格的Celtic系列调压器，正是针对中小流量燃气支路的稳压需求开发的核心管路元件，日常运行中承担着将上游较高的来气压力稳定调节至下游设备允许工作压力范围的作用，避免压力超差损坏下游燃烧器、流量计等精密用气设备，同时在下游用气量从0到额定流量区间波动时，维持出口压力的偏差在允许范围内，保障用气设备的燃烧稳定性与运行安全。

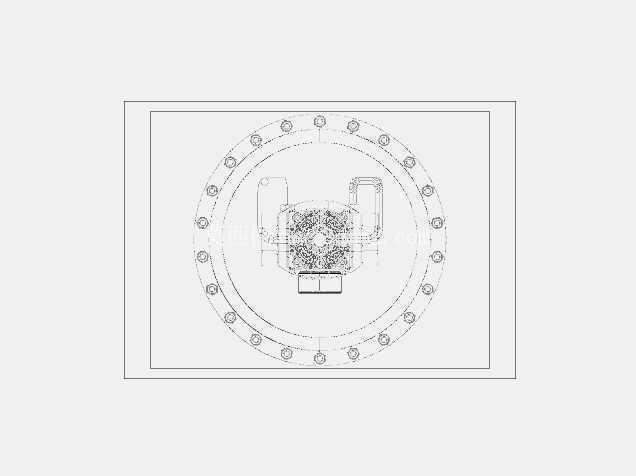

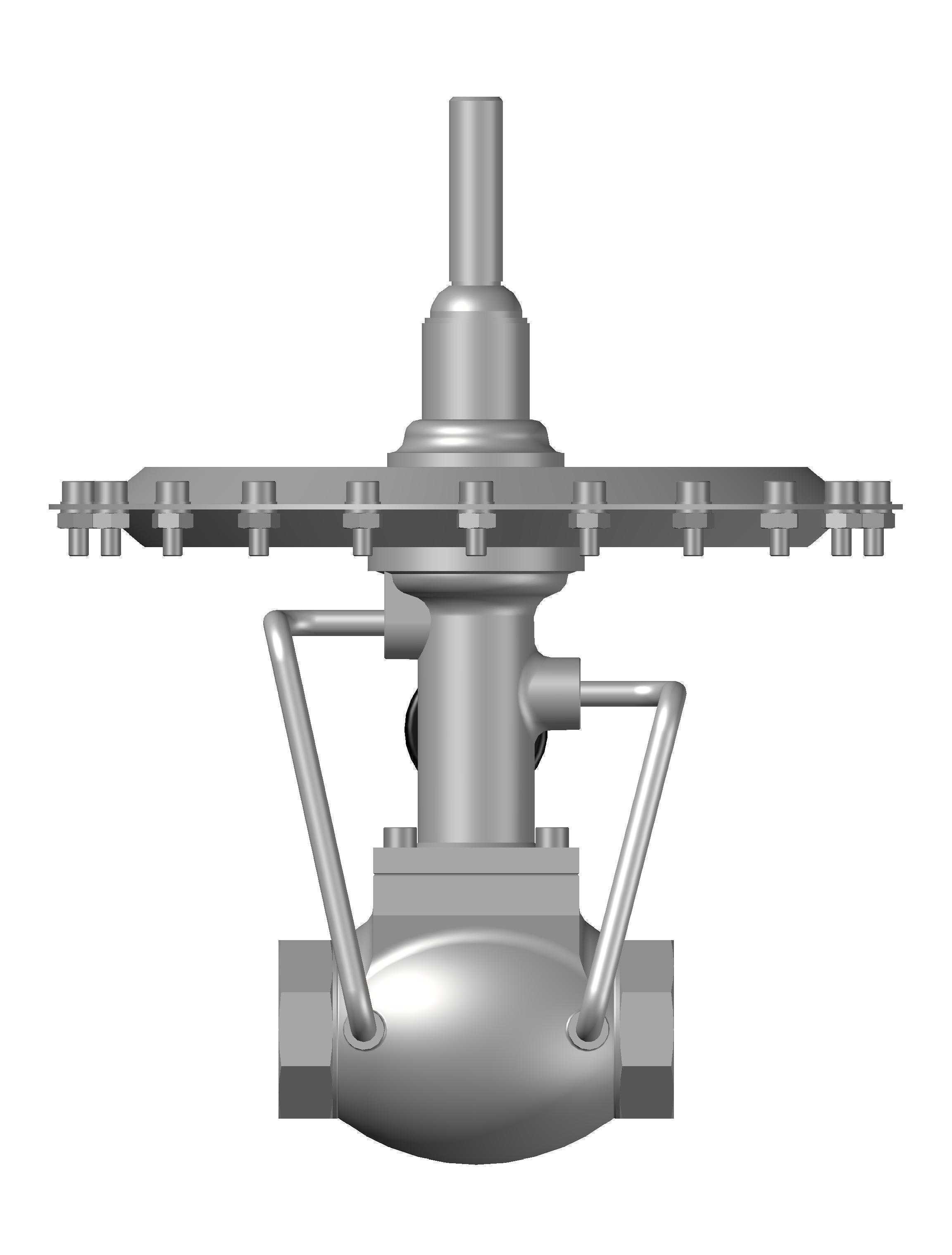

从结构设计逻辑来看，该调压器采用轴流式流通结构，介质从法兰端进入阀体内部后，沿圆周方向均匀流经调压阀芯组件，相比角式结构的调压器，这种流通路径的流阻更低，相同通径下的额定流量更大，同时气流对阀芯的径向作用力相互抵消，能降低调压过程中的阀芯振动概率，提升稳压精度。阀体与上盖之间采用圆周均布的螺栓连接，结合面配置耐燃气腐蚀的密封垫片，这种法兰式上盖结构既满足了承压壳体的强度要求，也方便后期运维时拆解检查内部阀芯、膜片等易损件，无需将整个阀体从管路上切割拆卸，大幅降低现场维护的工作量。

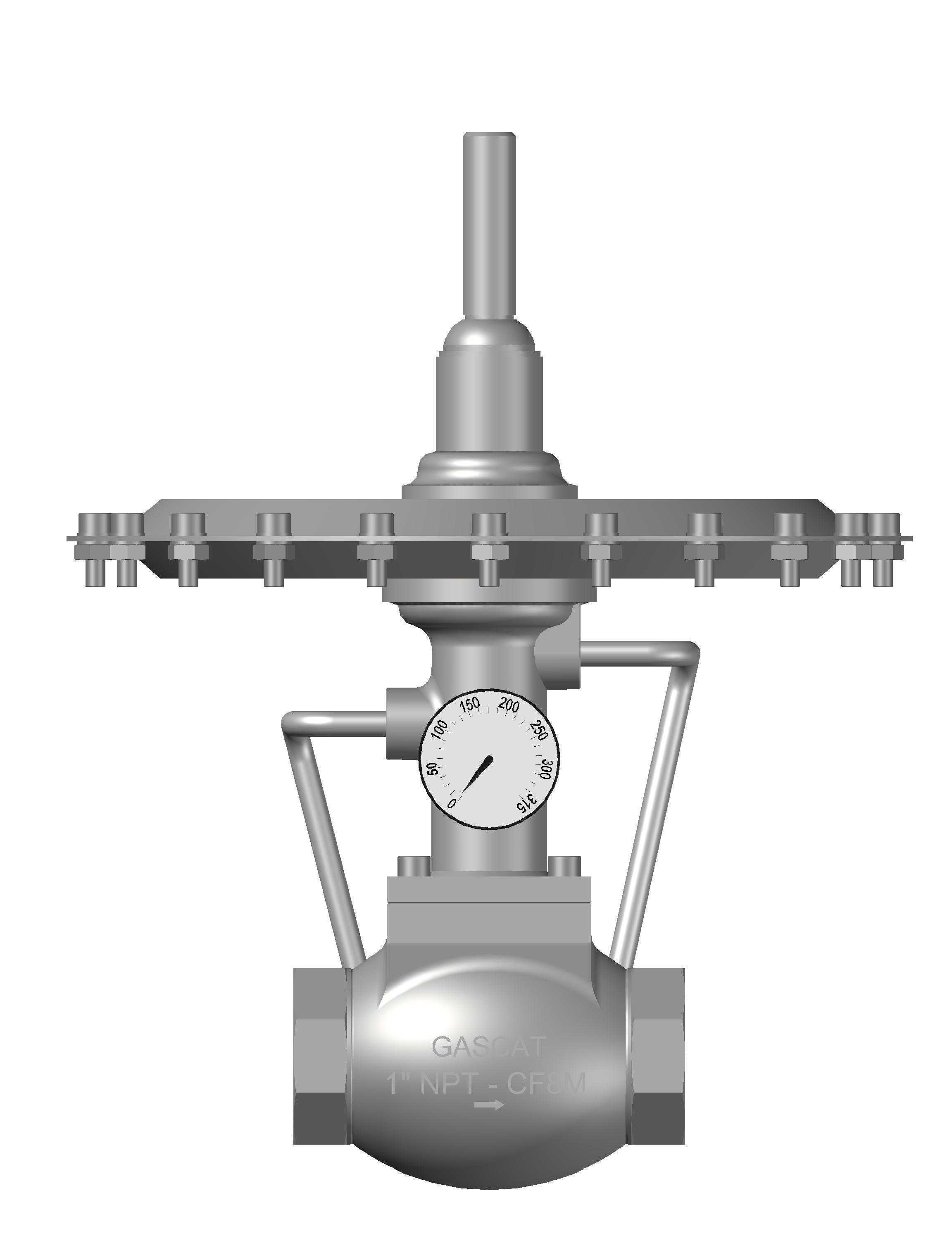

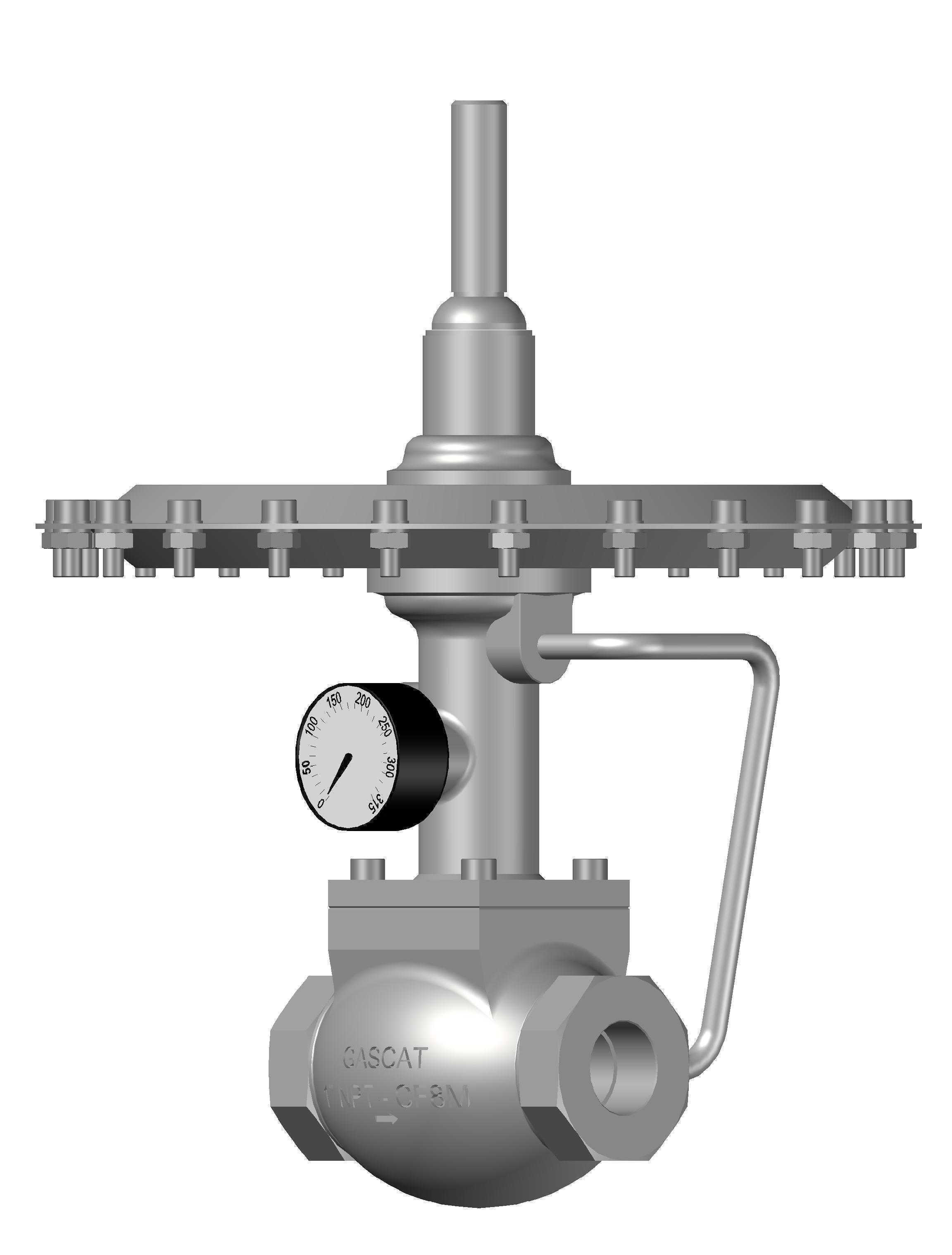

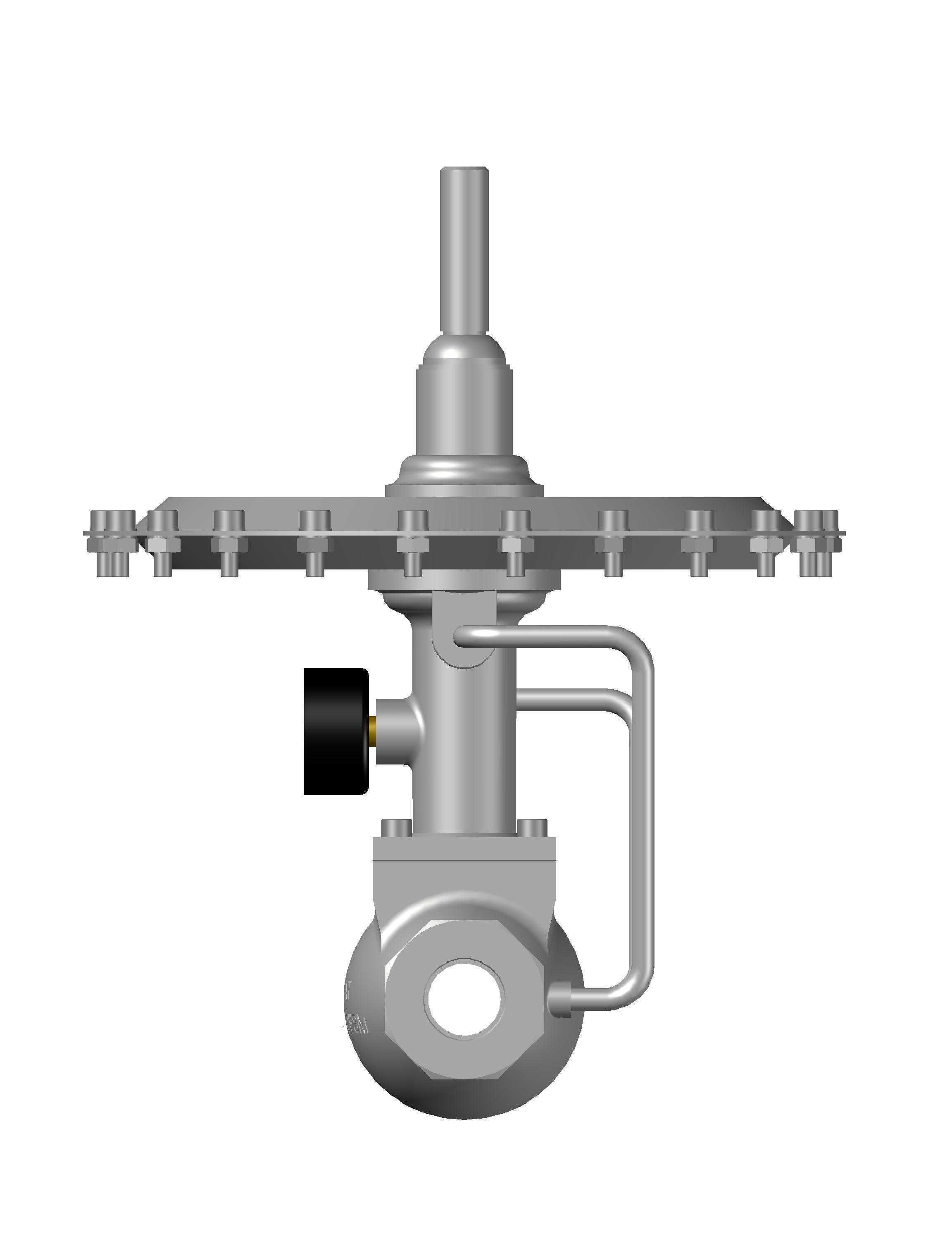

安装边界方面，该调压器采用标准法兰连接形式，法兰螺栓孔的分布尺寸符合对应压力等级的管路法兰标准，设计选型时只要匹配同压力等级、同通径的管路法兰即可完成对接，无需额外制作过渡连接件。安装时需要注意阀体上标注的介质流向箭头，必须与管路内燃气的实际流向保持一致，反向安装会导致调压功能完全失效，甚至引发超压安全事故。设备的轴向安装尺寸紧凑，在狭小的燃气表箱、调压柜内部布置时，不需要预留过大的轴向安装空间，同时阀体侧面预留了取压接口位置，可直接接入压力监测仪表，实时采集进出口压力数据，无需在管路上额外开孔焊接取压座，减少现场安装的焊接工作量与泄漏点。

功能特性上，该调压器内置平衡式阀芯结构，阀芯上下腔通过平衡孔连通，入口压力的波动对阀芯的轴向作用力会被平衡掉大部分，因此即使上游来气压力出现较大幅度的波动，出口压力的波动量也能控制在很小的范围内，稳压表现优于非平衡式结构的同规格调压器。调压弹簧的刚度经过匹配调校，针对民用及小型工商业用气的常见压力范围做了优化，出口压力的调节行程线性度好，现场调试时旋转调压螺栓即可平滑调整出口压力设定值，不会出现压力跳变的情况。同时阀体内部的过流部件采用耐燃气腐蚀的材质，适配天然气、液化石油气等常见燃气介质，长期接触含硫成分的燃气也不会出现过快的腐蚀损耗，膜片采用耐老化的橡胶复合材料，能在常规工作温度范围内长期保持弹性，避免因膜片疲劳破裂导致的调压失效问题。

在三维建模的实现过程中，需要重点关注法兰螺栓孔的位置度公差，圆周均布的螺栓孔如果位置偏差过大，现场安装时会出现螺栓无法穿入的问题；阀芯与阀座的配合面需要保证同轴度，否则会出现关闭不严、内漏超标的情况；上盖与阀体结合面的平面度也需要在建模时明确公差要求，避免因结合面变形导致的外漏问题。对于结构设计人员来说，在做燃气支路三维布置时，可以直接调用该模型完成管路排布，提前核对安装空间、法兰对接尺寸、操作维护空间是否满足要求，避免现场安装时出现干涉问题；对于设备选型人员来说，可通过模型直观了解设备的结构形式、接口位置，结合实际工况的流量、压力参数判断是否适配现场使用需求。
