6英寸NPS垂直锚定式管道支撑构件

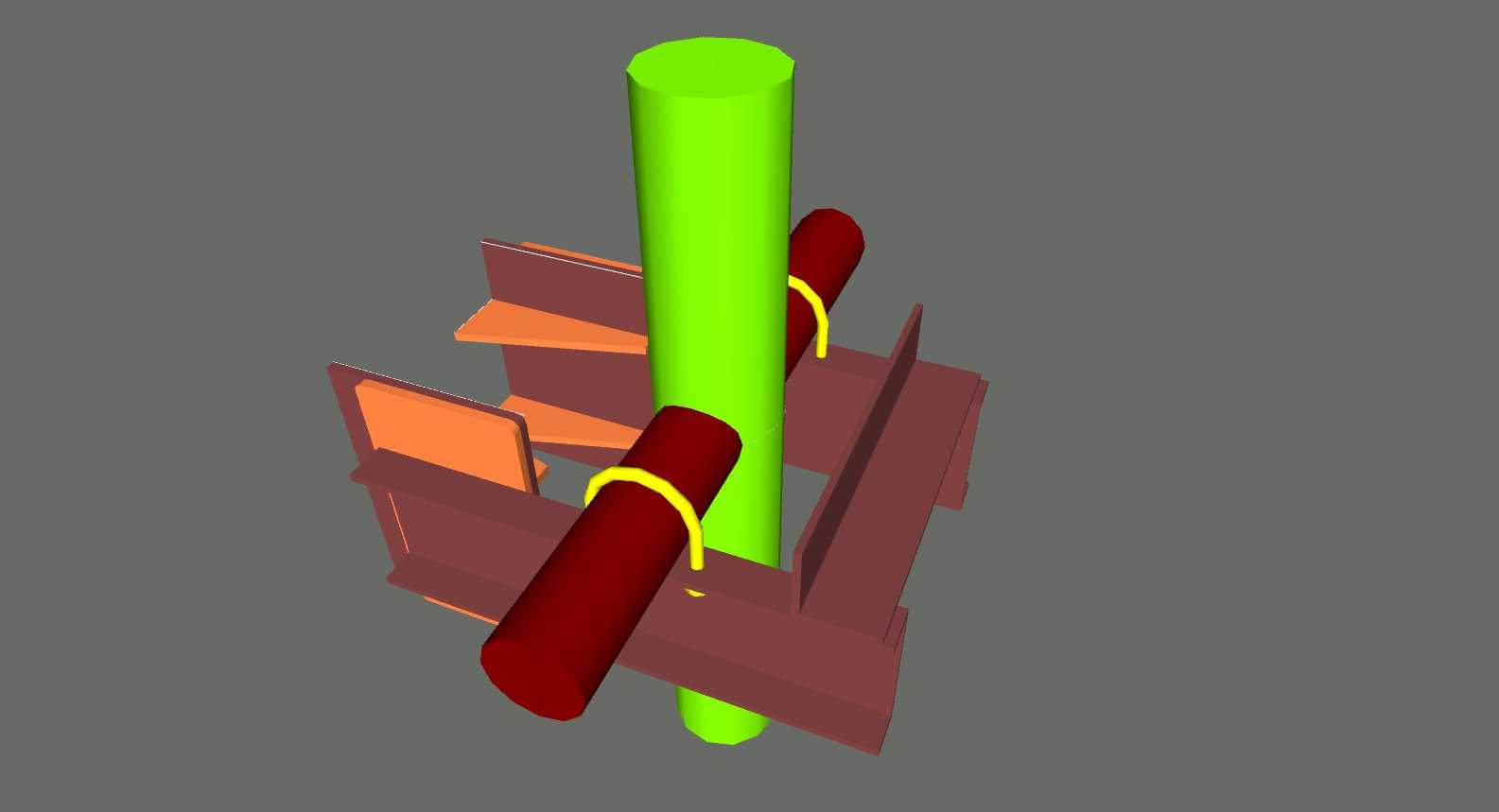

在化工、市政给排水、油气输送等涉及大口径管路布设的工程场景中，垂直敷设的6英寸NPS管道往往会因介质自重、管路振动、温度形变产生纵向位移或径向晃动，若缺乏可靠的锚定支撑，长期运行下很容易出现焊口开裂、法兰密封失效、管路偏移等问题，这类垂直锚支架正是为解决该类工况的支撑需求设计的。不同于普通滑动管托仅承担径向承重的作用，该构件同时具备径向承载与轴向锚定的双重功能，安装后可将垂直管段的纵向位移完全限制在预设点位，避免管段重量全部堆叠在下部弯头或设备接口处，同时可抵消管路内流体脉动、外部风载或设备运行传递的振动载荷，保障整条管路系统的运行稳定性。从结构设计来看，该支架采用环抱式管卡配合锚定基座的组合形式，管卡内径匹配6英寸NPS管道的外径公差，内壁可根据实际工况选配橡胶衬垫或金属垫层，既可以避免硬质金属卡箍直接接触管道外壁造成防腐层磨损，也能在有温度形变需求的管段中预留微量的形变余量，不会出现完全锁死导致的管路应力集中问题。基座部分设置有锚定安装孔，可直接通过膨胀螺栓或焊接方式固定在混凝土结构梁、钢结构支架立柱或设备侧装平台上，安装边界适配常规工业场景的垂直管段布设间距，不需要额外定制复杂的转接构件。设计过程中优先考虑了现场安装的便捷性，管卡采用分体式结构，不需要从管道端部穿套即可完成现场装配，对于已投用管线的改造加装场景也能适配，不需要大范围拆解原有管路。支架的受力结构经过载荷校核，可承担对应口径管段满管介质状态下的垂直载荷，同时可承受一定量级的水平方向冲击载荷，在泵房出口、垂直立管转水平管的拐点位置、长距离垂直管段的中间锚定点位都能适用。不同于普通承重支架仅能限制管道向下位移，该锚定支架可同时限制管道向上、向下的纵向窜动，在存在水锤效应、管路压力波动较大的工况下，能有效避免管段出现轴向窜动冲击相邻设备接口的问题。结构上没有多余的冗余设计，所有受力部位均做了圆弧过渡处理，避免应力集中导致的构件疲劳损坏，安装时只需要保证基座固定面与管道轴线垂直，即可让支架受力均匀，不需要额外做复杂的角度调整。
