单侧斜拉式家用靠墙停车遮阳雨棚结构

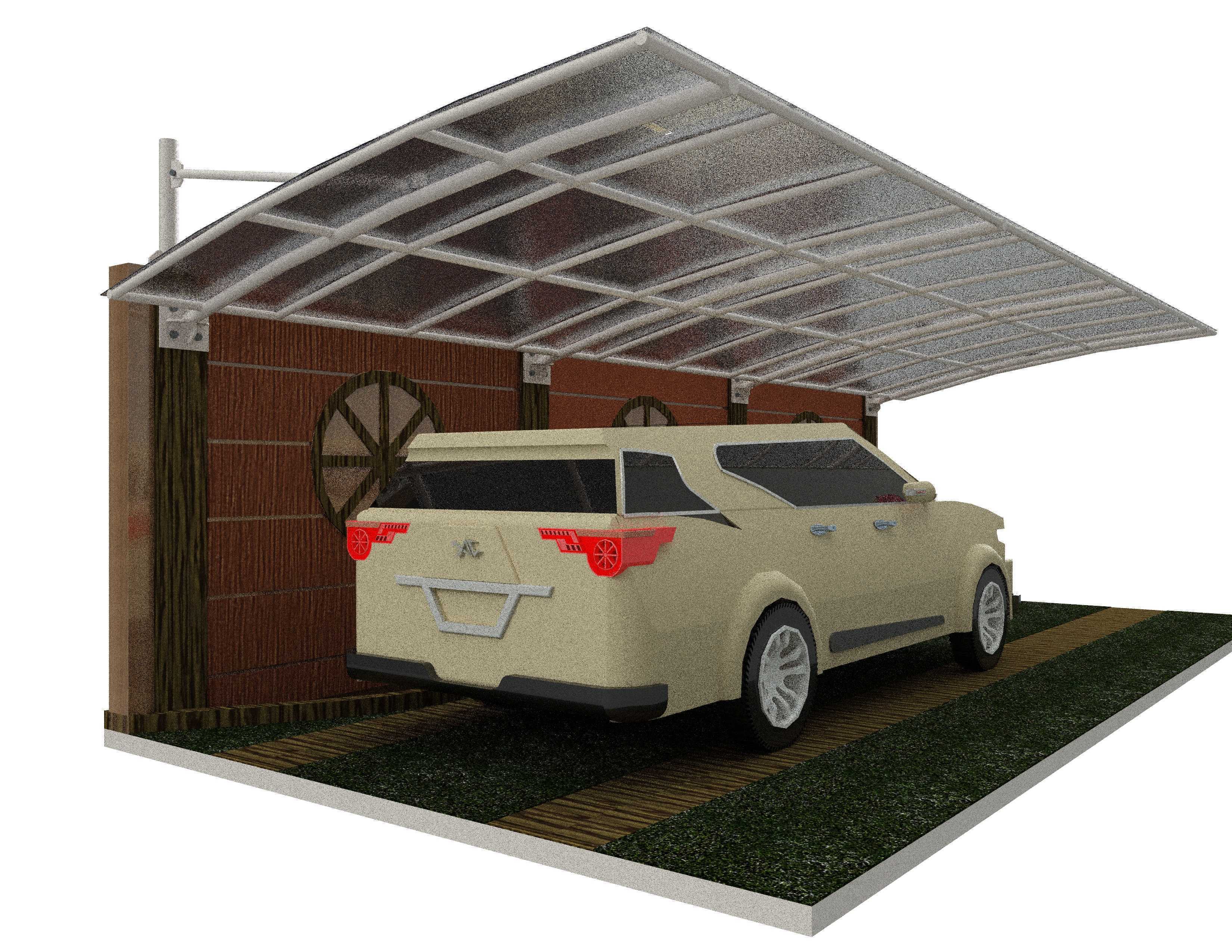

　　这款单侧斜拉靠墙式停车棚，主要适配私人住宅庭院、独栋建筑侧边、小型商业门店前场等无法做双侧支撑立柱的场地，核心用途是为停放的乘用车提供遮阳挡雨的防护，减少车辆长期露天停放带来的漆面老化、内饰高温老化、落叶鸟粪堆积等问题，同时也可临时作为户外小件物品的遮雨堆放区域使用。从结构设计逻辑来看，该棚体采用单侧墙体固定的受力方案，省去了车道外侧的支撑立柱，既节省了场地占用空间，也避免了立柱对车辆进出动线的遮挡，驾驶员停靠车辆时无需避让外侧立柱，新手停靠的容错空间更大。

　　棚体主受力框架采用矩形钢管焊接成型，靠墙侧通过膨胀螺栓与建筑墙体的混凝土结构或实心砖结构做刚性连接，连接点位均匀分布在每根竖向支撑臂的上下端，每个连接点配置加强筋板分散墙体受力，避免长期风载作用下连接点出现应力集中导致的墙体开裂或框架变形。棚顶的斜向坡度设计经过受力验算，坡度控制在8度到12度之间，既可以保证雨水顺着棚面自然流向远离墙体的外侧，不会出现积水渗漏到墙体根部的问题，也不会因坡度过大导致棚体迎风面风阻过高，提升大风天气下的结构稳定性。

　　棚面覆盖的耐力板采用嵌入式安装结构，框架上预留对应厚度的安装卡槽，板材嵌入后通过密封胶条做压合固定，无需在板材表面打钉，避免了钉孔位置出现的漏水隐患，同时板材与框架之间预留了微小的热胀冷缩伸缩余量，适配不同季节温差带来的板材形变，不会出现高温起拱、低温拉裂的问题。从安装边界尺寸来看，该棚体的横向总长度适配常规家用乘用车的5米左右停放长度，纵深方向从墙面到棚体外沿的尺寸控制在3米左右，完全覆盖常规家用SUV、轿车的车身宽度与长度，棚体最低点的净空高度控制在2.2米以上，既保证家用车辆可以顺利驶入停靠，也不会因净空过高导致棚体侧面飘雨过多影响防护效果。

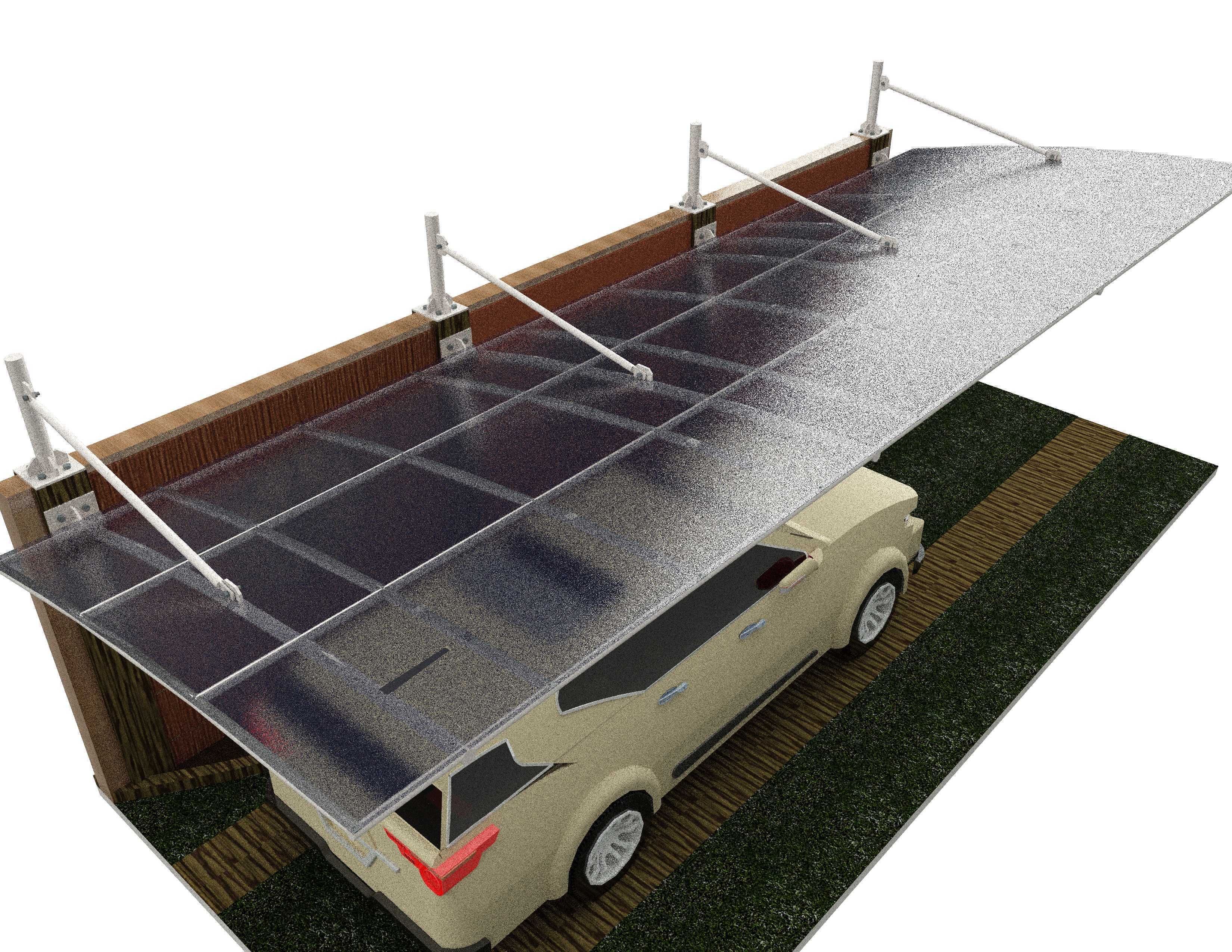

　　棚体的斜向拉杆采用圆管型材，一端连接在靠墙侧的上部固定座，另一端连接在棚顶外沿的主横梁位置，形成三角形稳定受力结构，分担棚顶积雪、大风带来的下压力与上掀力，相比无斜拉的纯悬臂结构，整体抗载能力提升40%以上，可应对常规地区的积雪荷载与六级左右的瞬时大风。在细节设计上，棚体框架的所有焊接点位都做了打磨圆角处理，去除焊渣与尖锐边角后做整体喷塑防锈处理，适配户外长期使用的防腐需求，靠墙侧的框架与墙体接触面加装了橡胶密封垫，避免雨水顺着框架与墙体的缝隙渗入墙内，同时也能缓冲框架形变对墙体饰面的磨损。棚顶外沿设置了一体化的导水槽，雨水顺着棚面流到外沿后，通过导水槽向棚体两侧导流排出，不会在棚体外沿形成水帘直接滴落在车辆进出的通道上，避免人员上下车时被滴水打湿。该结构的安装无需做大面积地面硬化，仅需保证靠墙侧的墙体结构牢固即可，安装流程简单，现场仅需完成墙体打孔、框架拼装、板材固定三个核心步骤，整体施工周期短，后期维护仅需定期清理棚顶堆积的落叶与杂物，检查连接螺栓的紧固状态即可，维护成本极低。
