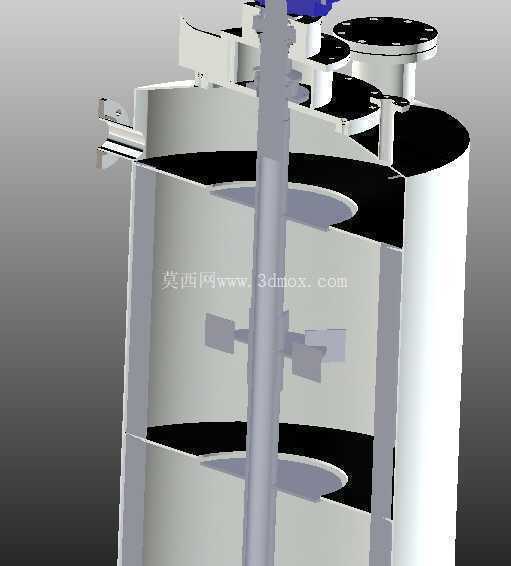

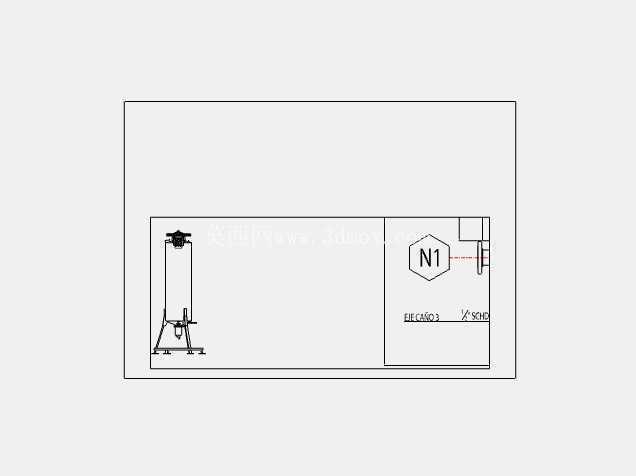

带水平挡板立式搅拌反应釜结构设计

这款带水平挡板的立式搅拌反应釜，主要面向精细化工、食品配料、医药中间体合成等批次式生产场景，在小批量液-液混合、固-液悬浮、低粘度物料反应工序中应用广泛，区别于常规无挡板搅拌釜，其筒壁设置的水平挡板可直接打破搅拌过程中物料形成的中心涡旋，避免物料随桨叶同步公转导致的混合效率低下问题，尤其适合对物料剪切均匀度有要求的反应工况，能有效减少筒壁附近物料滞留层厚度，提升整体传质传热效率。

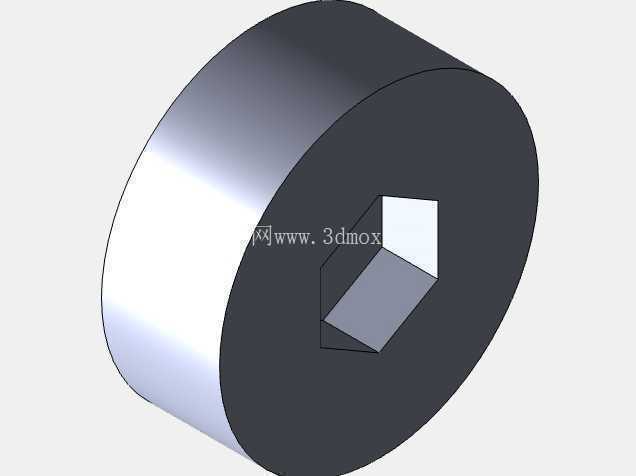

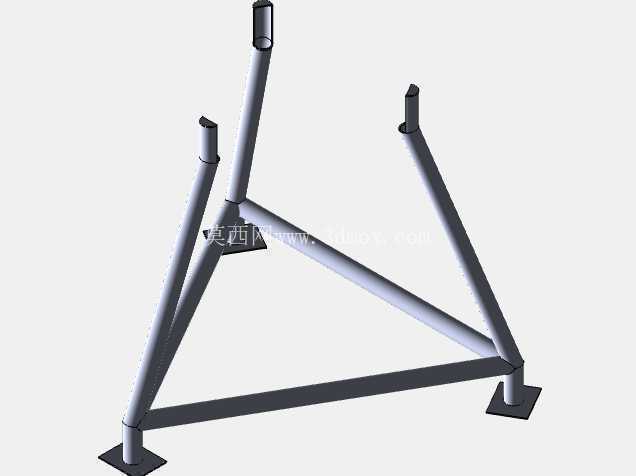

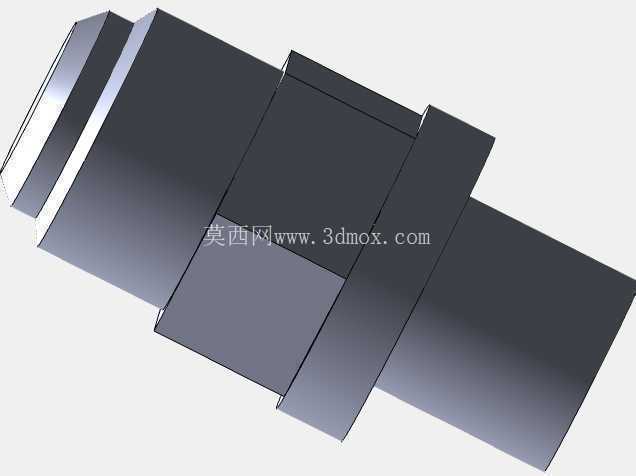

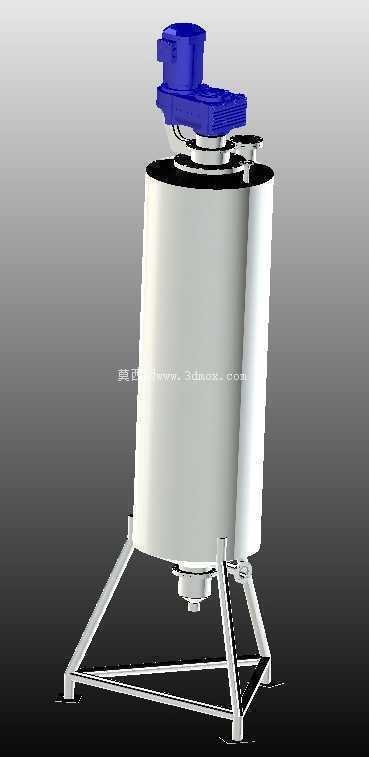

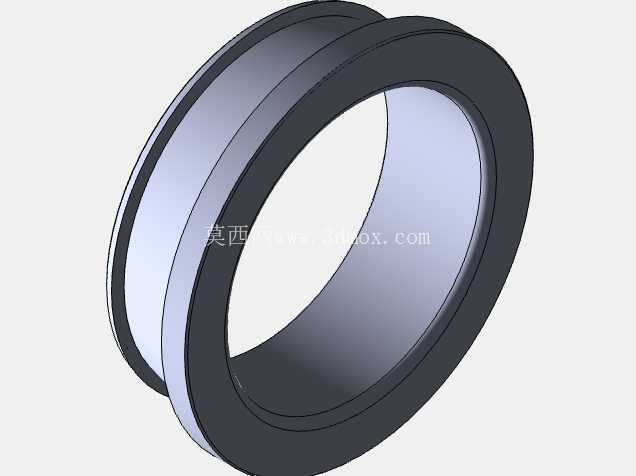

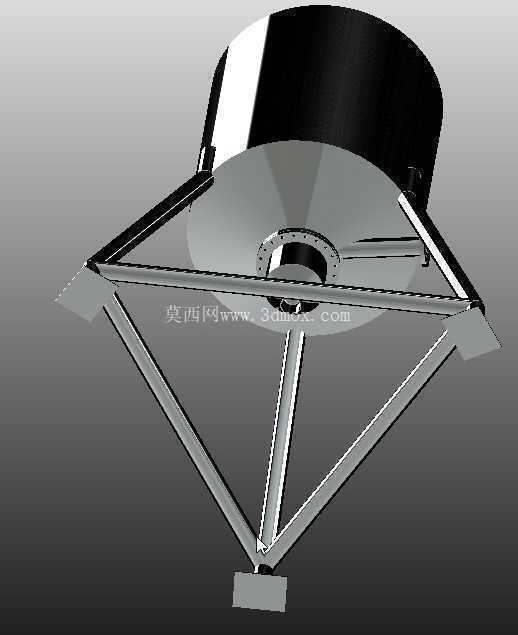

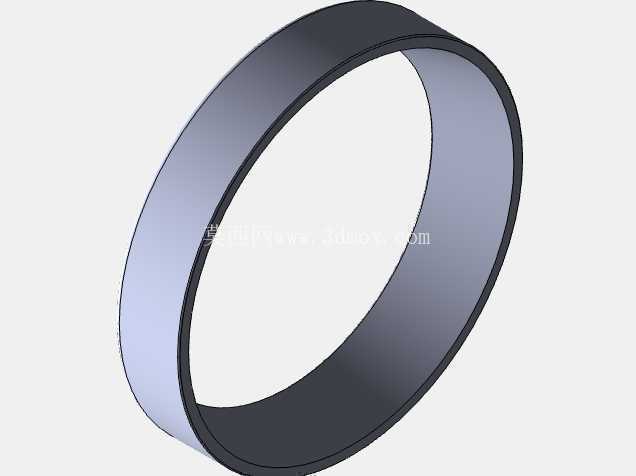

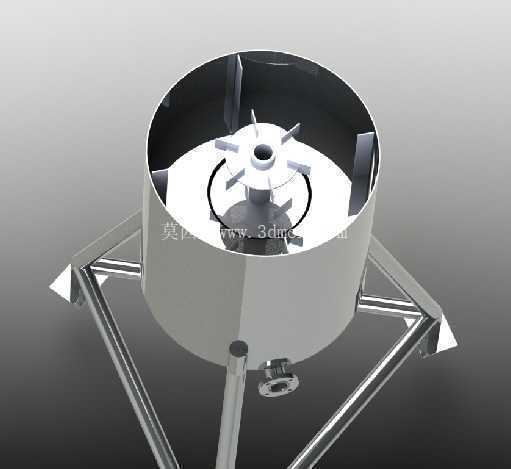

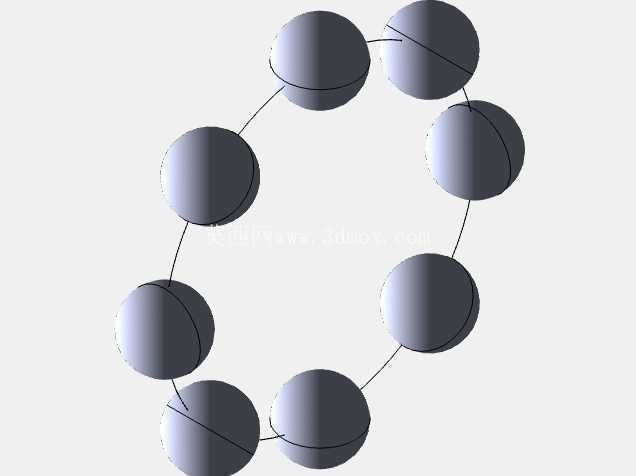

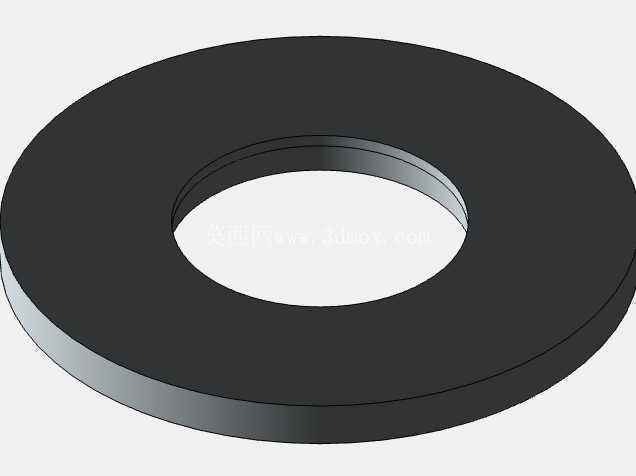

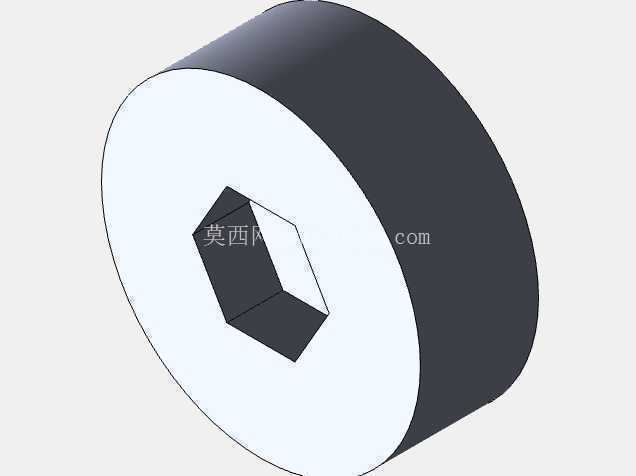

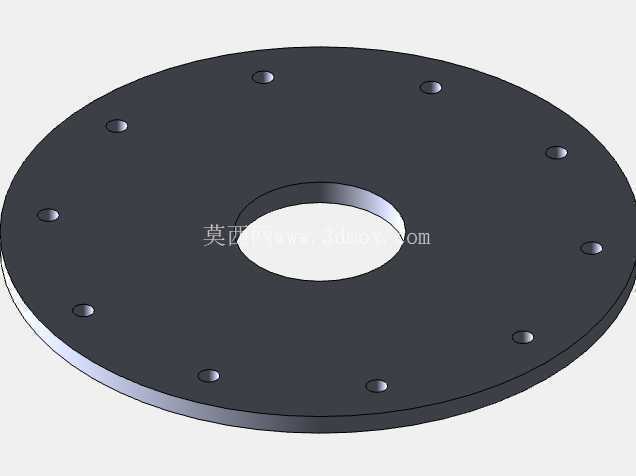

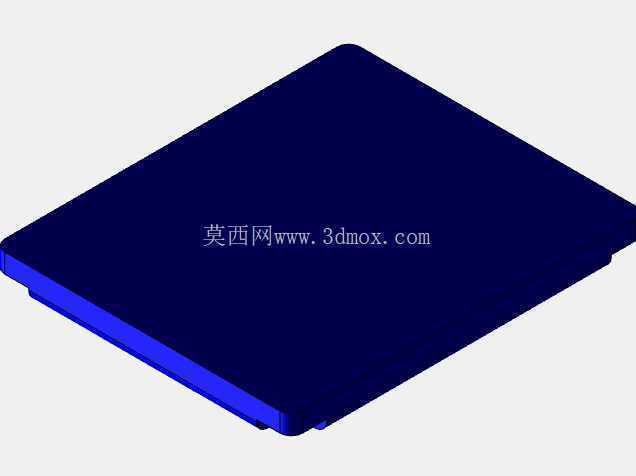

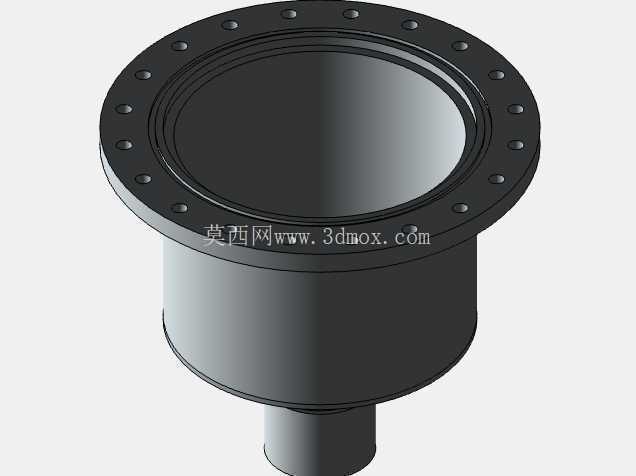

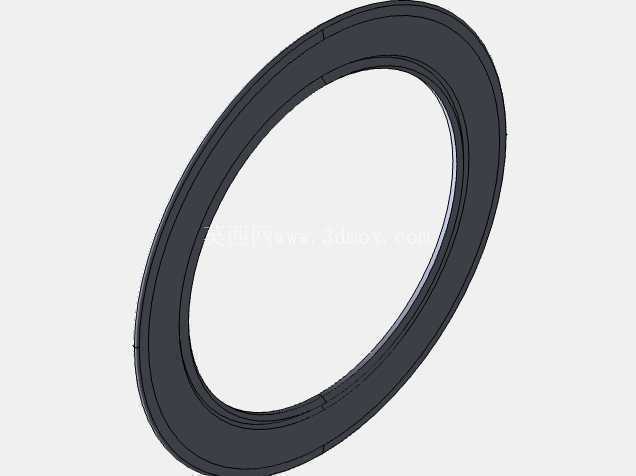

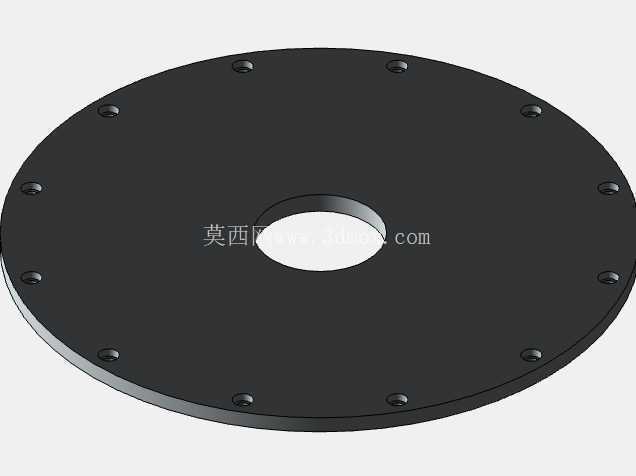

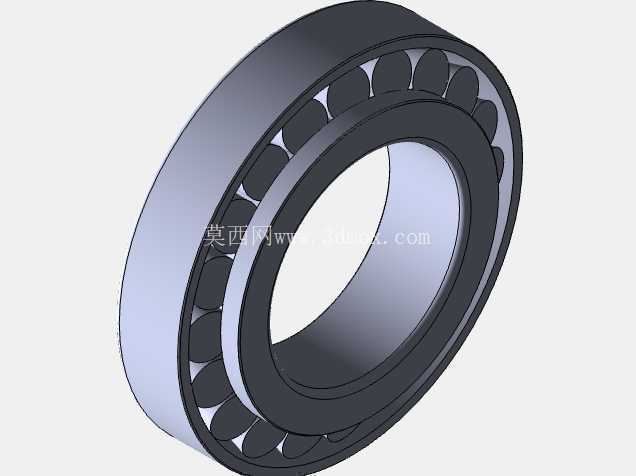

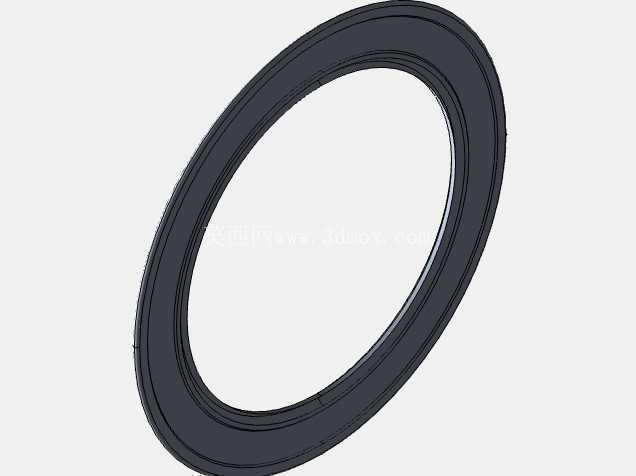

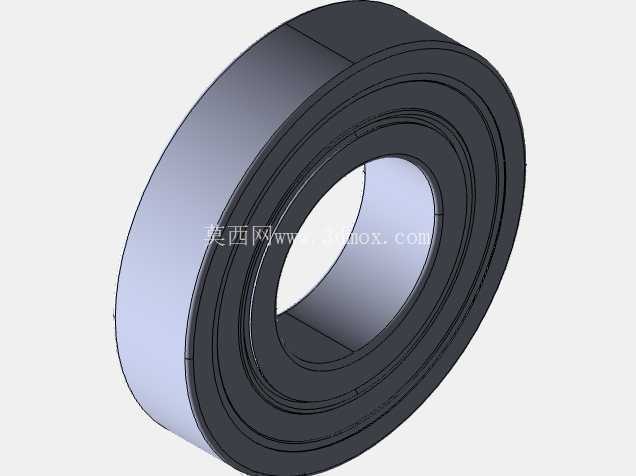

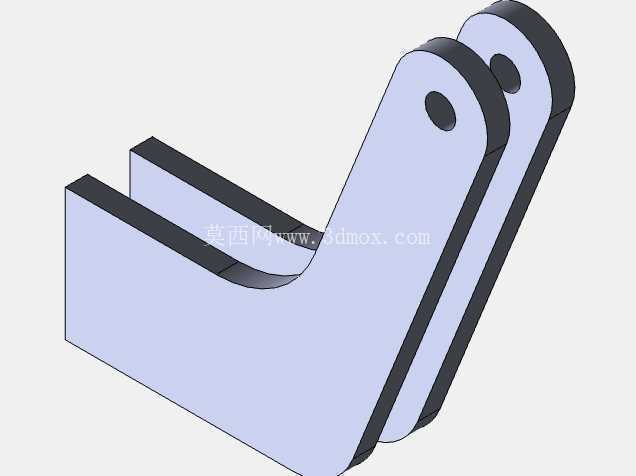

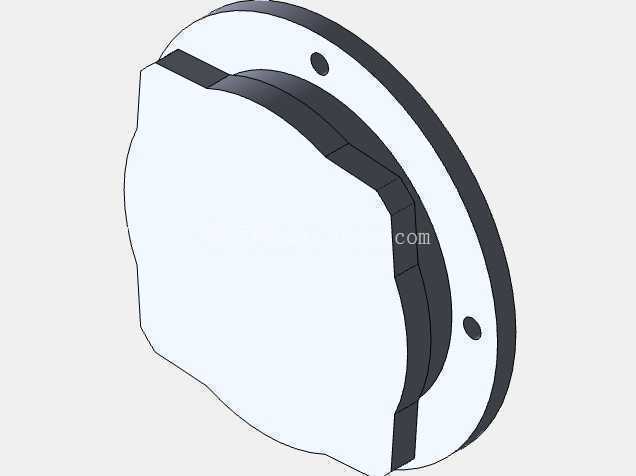

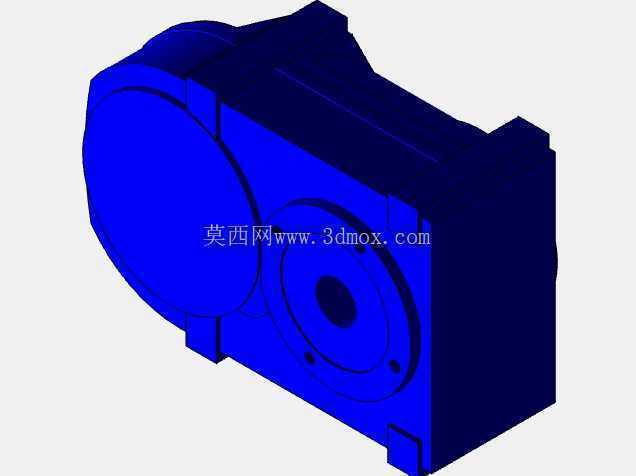

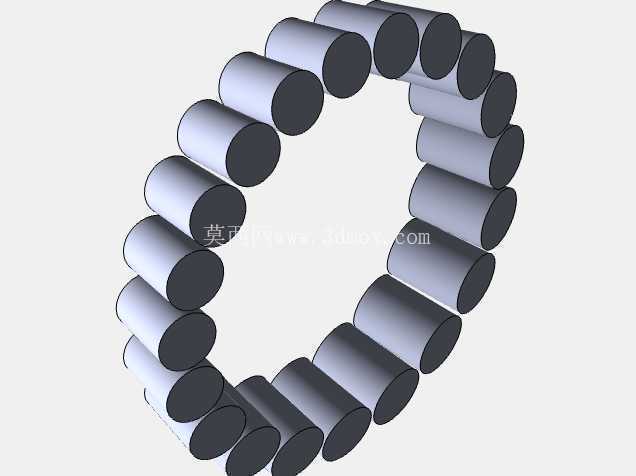

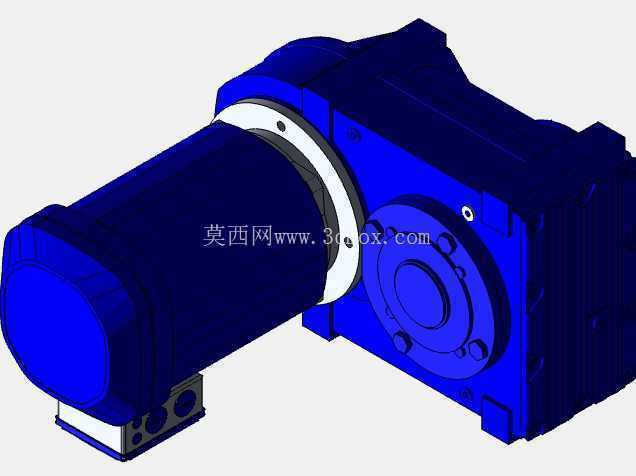

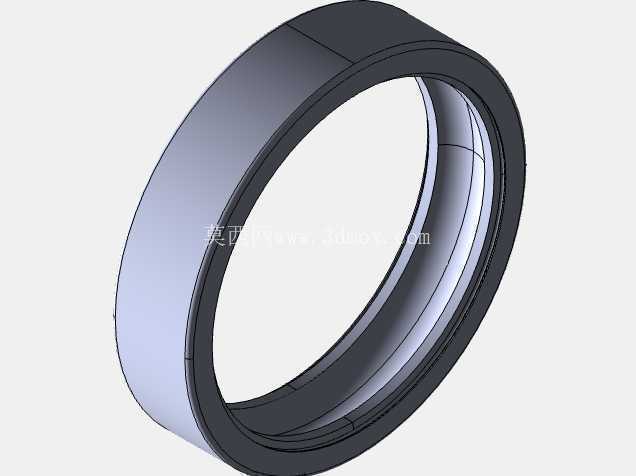

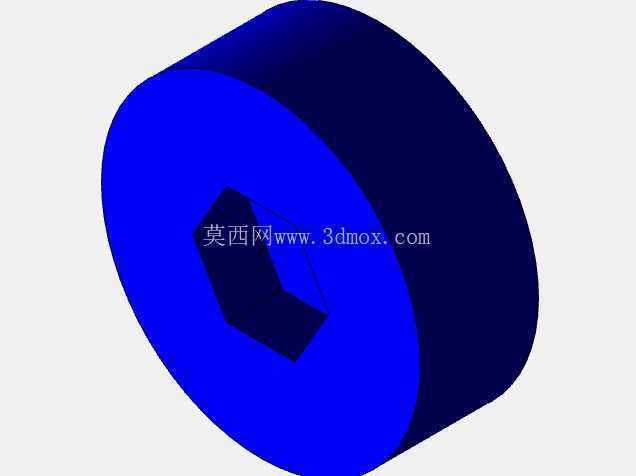

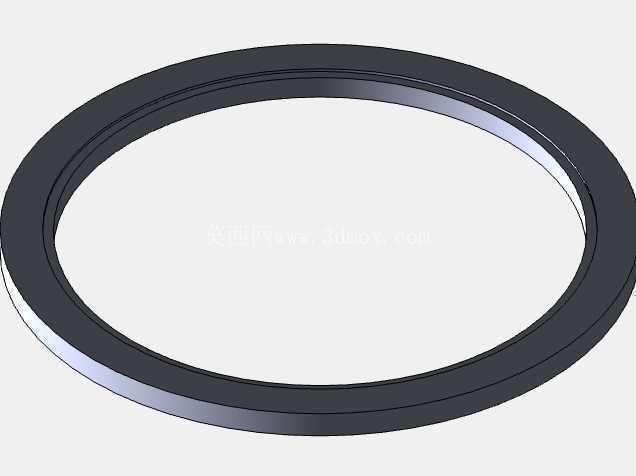

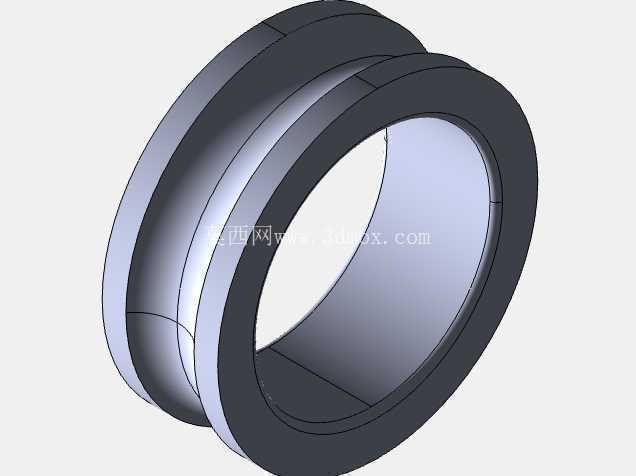

从结构设计逻辑来看，整体采用立式圆筒形承压罐体作为主体，上封头采用快开式平盖结构，顶部预留的安装位可适配不同功率的减速搅拌驱动单元，驱动单元与搅拌轴的连接采用刚性联轴器配合机架定位，保证搅拌轴运行时的同轴度，减少长轴运转的径向跳动量。罐体底部采用标准椭圆下封头，中心位置设置出料口，可配合底阀实现反应完成后物料的无残留排放，避免罐底积料导致的批次交叉污染问题。支撑结构采用三腿式支脚设计，支脚与罐体下封头的焊接位置经过受力校核，三个支脚之间设置横向连接拉杆形成稳定三角支撑结构，可承受满载物料时的整体重量，同时抵消搅拌运行时产生的径向振动力，安装时无需额外浇筑大型混凝土基础，仅需保证安装地面水平度偏差在允许范围内即可完成固定，适配车间内灵活布置的需求。

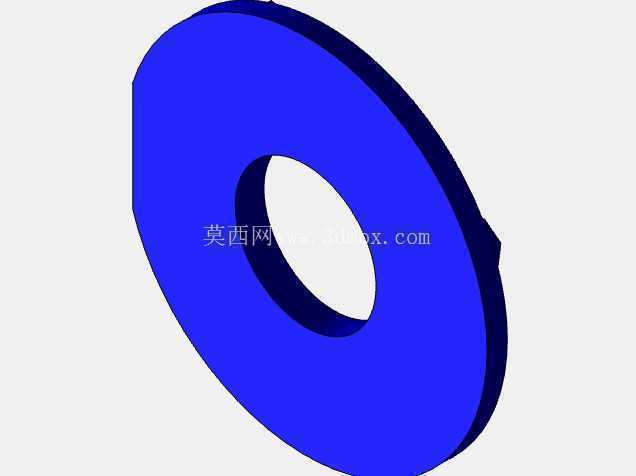

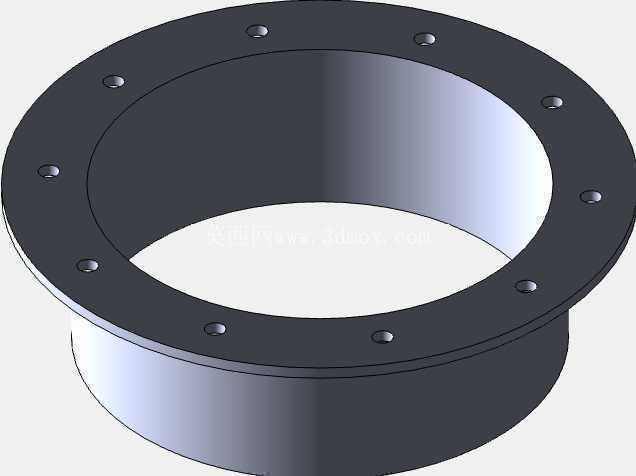

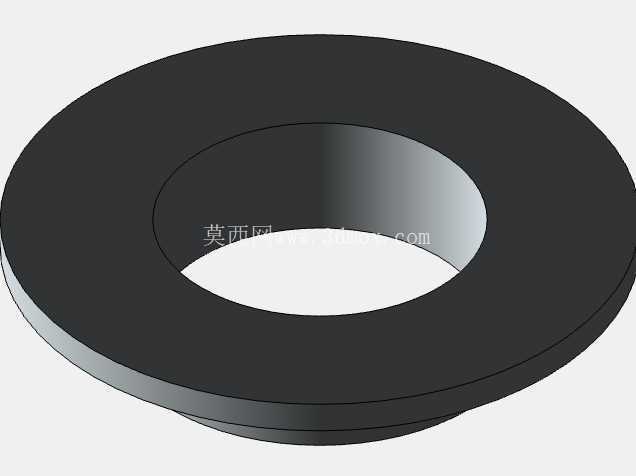

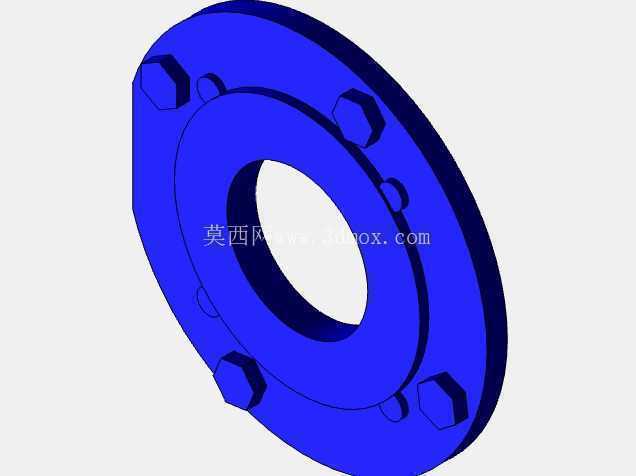

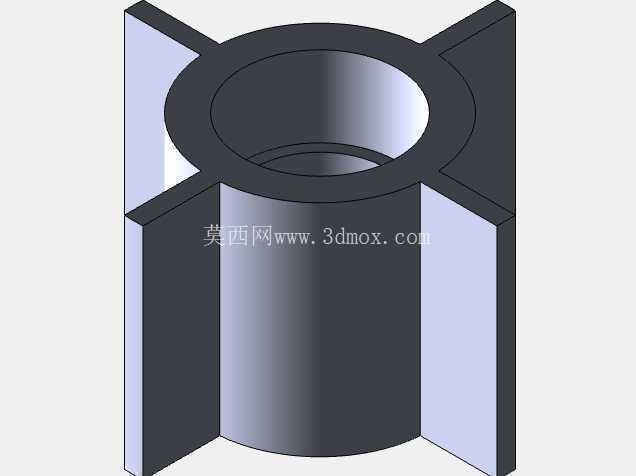

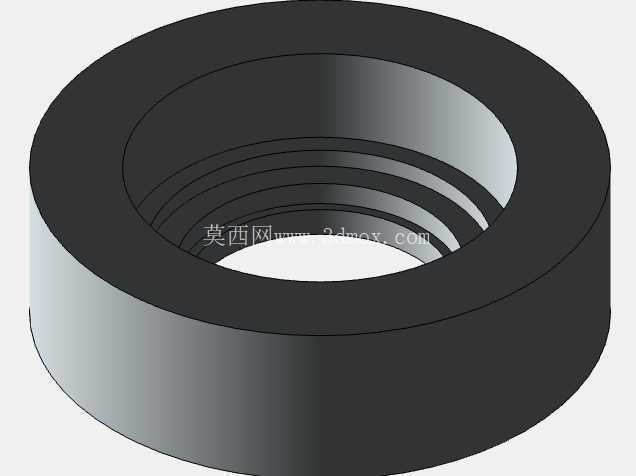

筒壁设置的水平挡板并非通长结构，每块挡板与筒壁之间预留有一定间隙，避免物料在挡板与壁面夹角处堆积结垢，挡板的宽度、安装高度经过流场仿真验证，可在不额外增加搅拌功率损耗的前提下，将罐内物料的轴向循环与径向湍流强度提升至合理区间，让不同密度的物料组分在搅拌过程中充分接触，不会出现轻组分浮于液面、重组分沉积罐底的分层问题。罐体上封头除了搅拌驱动安装位，还预留了多个工艺接口，可根据实际生产需求接入进料管、温度传感器、压力检测表、视镜、人孔等附件，满足不同反应工艺的参数监测与操作需求。

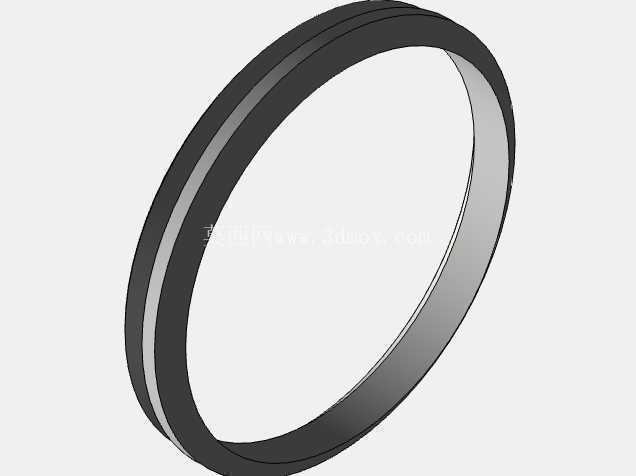

从安装边界尺寸来看，罐体的直径与直筒段高度比例控制在1:1.2左右，整体重心位于支脚支撑面的中心位置，满载运行时的抗倾覆稳定性满足工业设备安全规范要求，支脚底部设置的安装底板预留有螺栓固定孔，可通过膨胀螺栓与地面完成刚性连接，进一步降低设备运行时的振动幅度。搅拌轴的插入深度经过匹配设计，桨叶位置位于罐体直筒段的中下部，可保证最低液位时桨叶完全浸没在物料中，避免空载运转导致的机械密封损坏问题。顶部驱动单元的安装尺寸采用标准化工搅拌机架接口，可根据不同物料的搅拌需求更换不同转速、不同功率的减速电机，也可适配不同形式的搅拌桨叶，无需对罐体主体结构进行改动，具备较强的工艺适配性。

在细节设计上，罐体所有焊接位置均采用连续满焊工艺，内壁焊缝打磨至光滑过渡，减少物料挂壁的可能性，挡板与筒壁的连接采用间断焊方式，既保证连接强度，又避免连续焊导致的焊接变形问题。支脚的高度设计预留了底部出料口的操作空间，可方便操作人员安装底阀、连接出料管路，日常维护时也可方便清理罐底位置的残留物料。整体结构没有冗余的设计部件，所有结构件均服务于物料反应、混合的核心功能，在保证结构强度与运行稳定性的前提下，尽可能压缩了设备的整体占地面积，适合中小型生产车间的工位布置，也可作为中试生产线的核心反应设备使用，为后续工艺放大提供可靠的结构参数参考。
