时产五吨产能饲料厂成套生产线

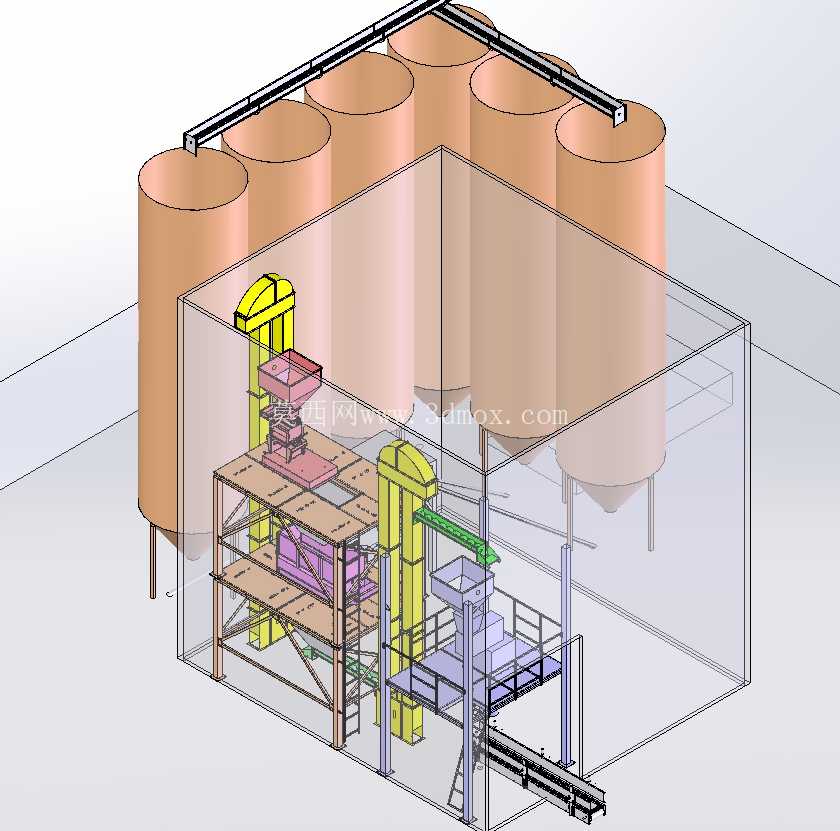

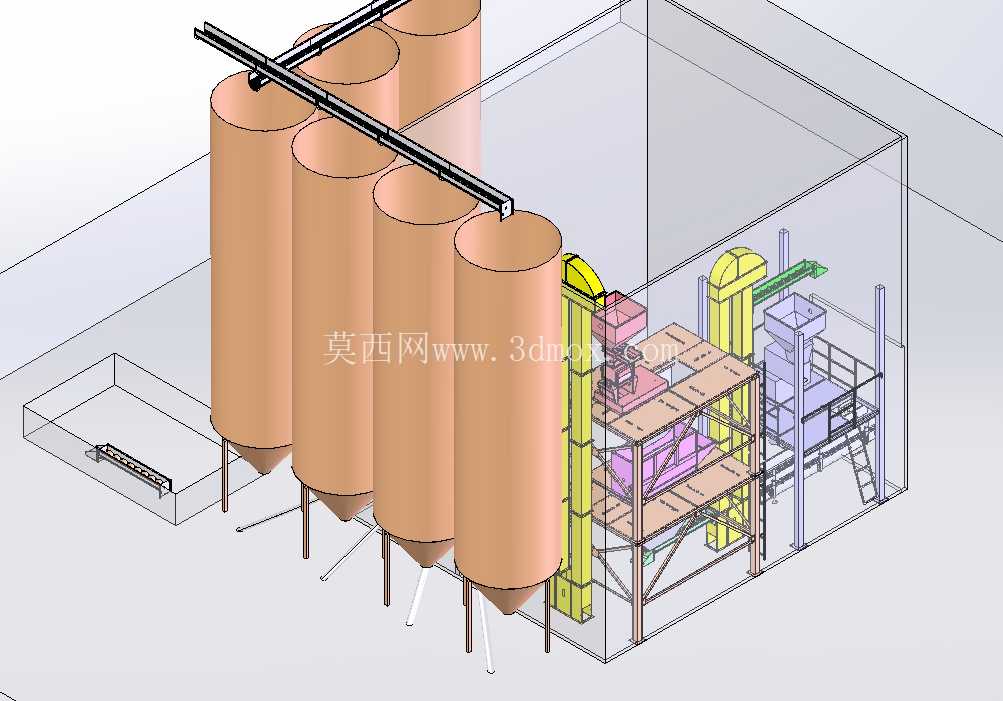

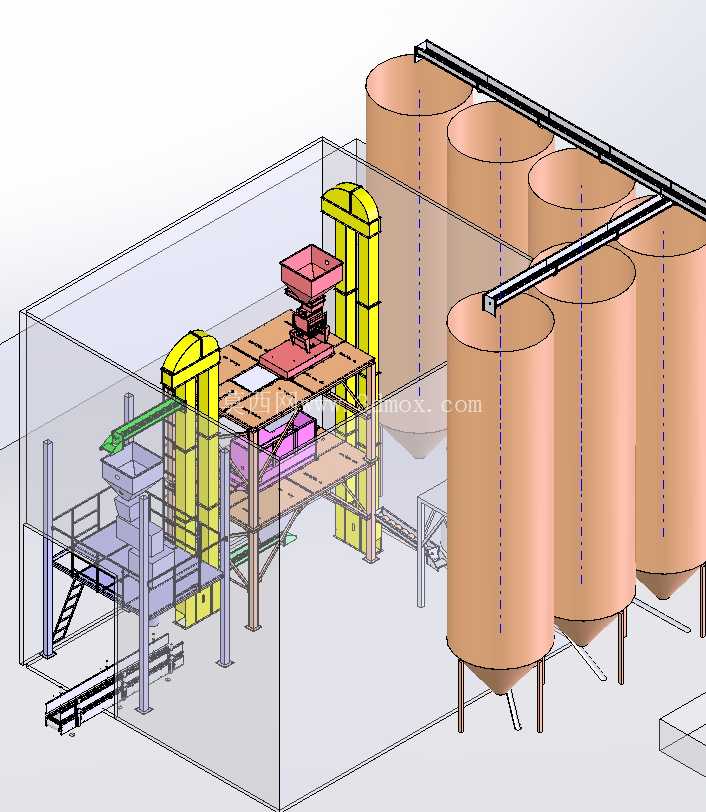

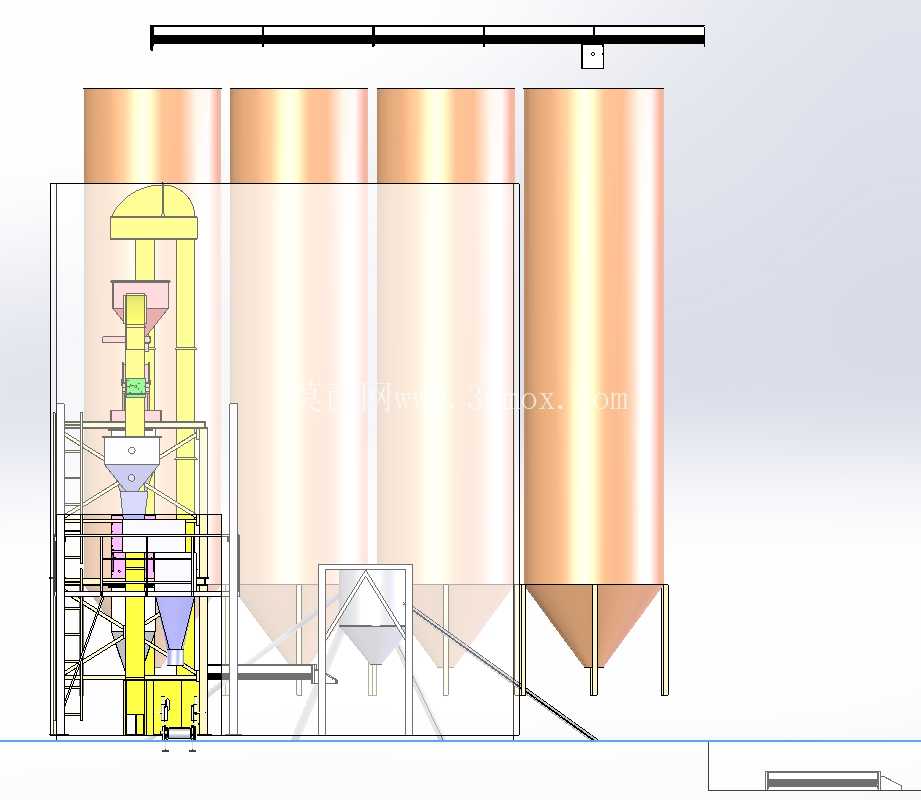

　　这套时产5吨的饲料加工成套产线，主要面向中小型规模化畜禽养殖配套饲料加工场景，也可适配商用饲料加工点的集中生产需求，覆盖谷物原料接收、存储、粉碎、配料、混合、制粒、成品输出全流程工序，无需额外搭配零散单机即可完成从原粮到成品颗粒饲料的全链路生产。从三维结构布局来看，产线采用立体分层排布逻辑，将多座立式原料仓布置在产线上游侧，仓体底部采用锥斗收口设计，配合顶部横向布置的刮板输送机构完成不同谷物原料的自动进料，省去传统平面布局中多台提升机重复转运的冗余结构，同时压缩整体占地边界，整套产线外接安装边界控制在长18米、宽12米、高11米范围内，适配常规工业厂房的层高与柱距要求，无需对厂房做特殊加高改造。

　　产线核心加工段采用多层钢架平台承载，将粉碎、压轧、混合、造粒等工序按物料流向自上而下分层布置，利用物料自重完成工序间的流转，减少水平输送设备的配置数量，同时降低设备运行的能耗与故障点。钢架平台采用标准化H型钢焊接结构，每层预留设备检修通道与吊装孔位，侧面配套垂直斗式提升机构，既负责原料从地面到顶层原料仓的输送，也承担加工过程中半成品物料的回流补料，提升机外壳采用分段式法兰连接结构，可根据现场安装高度灵活调整节段数量，适配不同场地的安装高差需求。

　　原料仓采用立式圆筒形结构，仓壁设置有料位检测安装位，锥斗段倾角设置为55度，可保证玉米、豆粕、麸皮等不同流动性的谷物原料顺畅出料，避免结拱堵料问题，仓顶的横向刮板输送机采用带式刮料结构，可根据配方需求将不同原料精准分配至对应料仓，单仓有效容积按照2小时连续生产缓存量设计，可匹配上游原料批次来料的缓存需求，无需频繁停机补料。加工段的压轧设备采用对辊式结构，可根据饲料品类调整辊间隙，完成谷物原料的压片、破碎预处理，后续衔接混合设备，将预处理后的原料与营养添加剂充分混匀，混合均匀度变异系数可控制在5%以内，满足畜禽饲料的营养配比精度要求。

　　混合后的物料经密闭溜管输送至造粒设备，通过环模挤压成型为不同粒径的颗粒饲料，成型后的颗粒经冷却段降温后通过底部横向输出皮带机输送至成品包装区，整套产线的物料流转全部采用密闭通道设计，可减少加工过程中的粉尘外溢，降低车间除尘系统的负荷。从设计逻辑上看，这套产线采用模块化拆分思路，将原料存储单元、加工核心单元、输送提升单元、成品输出单元拆分为独立模块，每个模块可单独拆分运输，现场仅需完成模块间的法兰对接与管线连接即可完成安装，相比传统现场焊接搭建的饲料产线，安装周期可缩短40%以上，同时后期可根据产能扩容需求，直接在现有布局基础上增加原料仓数量或者并联加工核心单元，无需整体拆除重建。产线的操作维护通道全部沿钢架平台外侧布置，所有设备的检修口、润滑点均朝向通道侧，日常巡检与维护无需进入设备排布区，降低运维过程中的安全风险，同时所有转动部件均设置有安全防护壳，符合饲料加工设备的安全规范要求。在安装边界预留方面，产线外侧预留1.5米宽的巡检通道，原料仓侧预留3米宽的原料卸料通道，成品输出侧预留2米宽的成品堆放与包装操作空间，整体布局充分考虑中小型饲料加工厂的实际生产动线，避免物料转运过程中的交叉干扰。
