双罐式次氯酸钠药剂投加装置结构设计

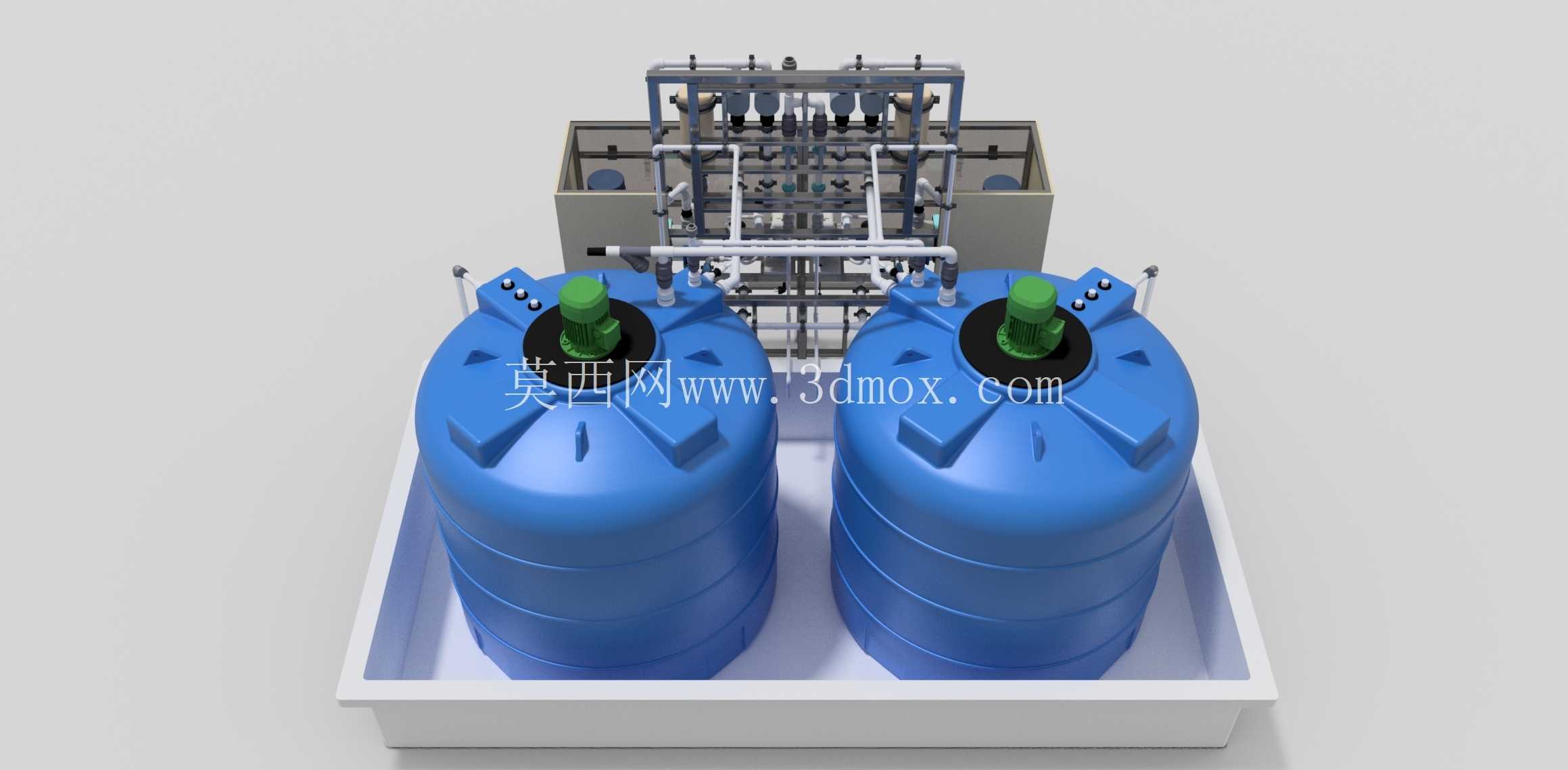

　　这套次氯酸盐投加装置的三维结构，是针对市政供水、中小型污水处理厂末端消毒、工业循环水杀菌场景做的集成化设计，建模时优先考虑了现场安装的运维便利性与管路布局的合理性，没有采用零散件现场拼接的常规方案，而是将储药单元、投加管路、计量组件、安全防护结构整合为撬装式整体，减少现场施工的配管工作量。两个立式PE储药罐是整套装置的药剂存储核心，罐体采用锥底过渡结构，底部嵌入白色混凝土材质的防渗漏围堰内，围堰的容积按照单罐满容泄漏量的1.1倍设计，避免药剂泄漏后外溢腐蚀车间地面，罐体顶部预留了进料口、呼吸阀安装位与搅拌电机安装座，图中配置的顶置搅拌机构是为了防止高浓度次氯酸钠溶液静置后出现有效氯分层，保证投加浓度的稳定性。

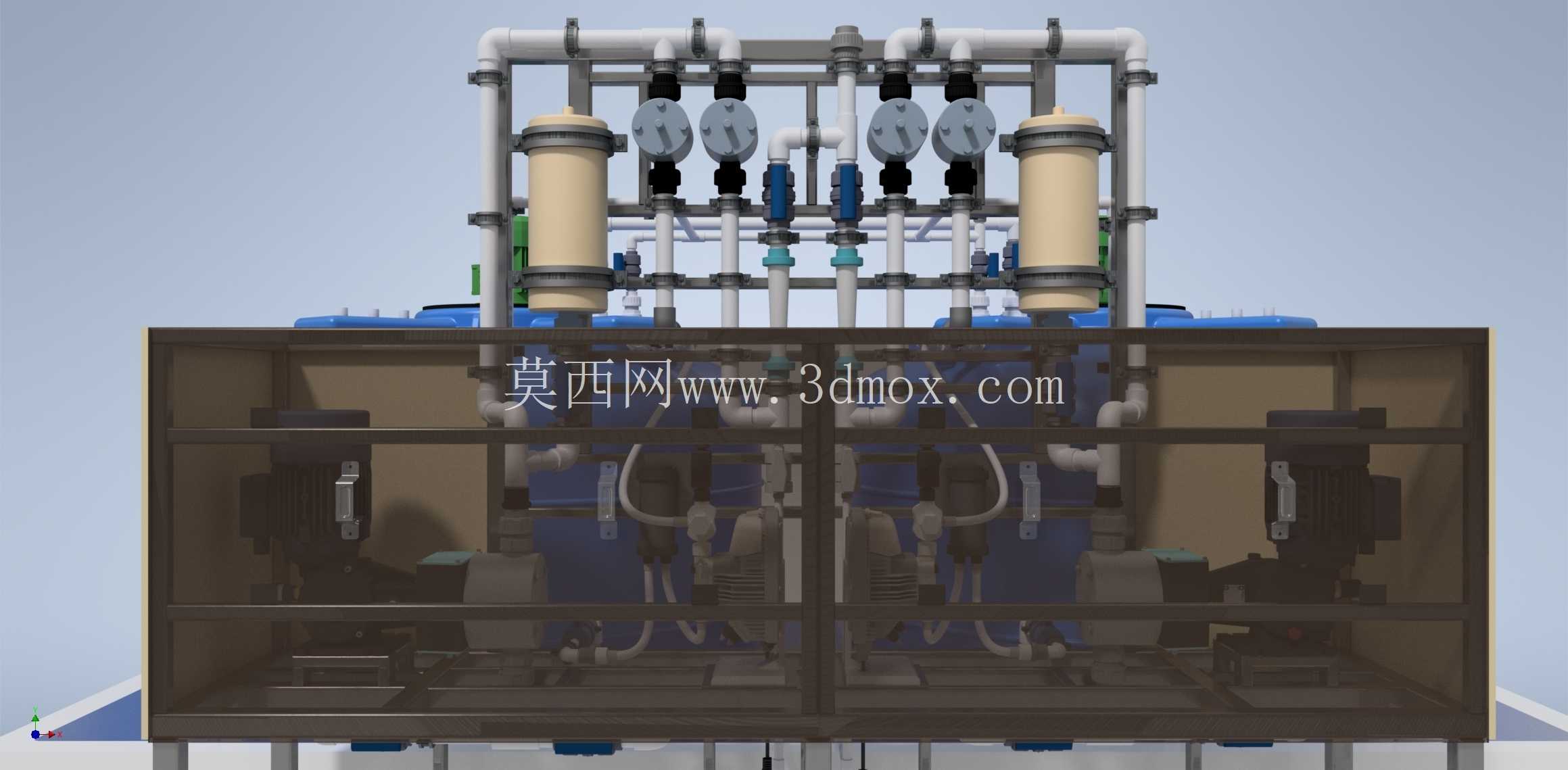

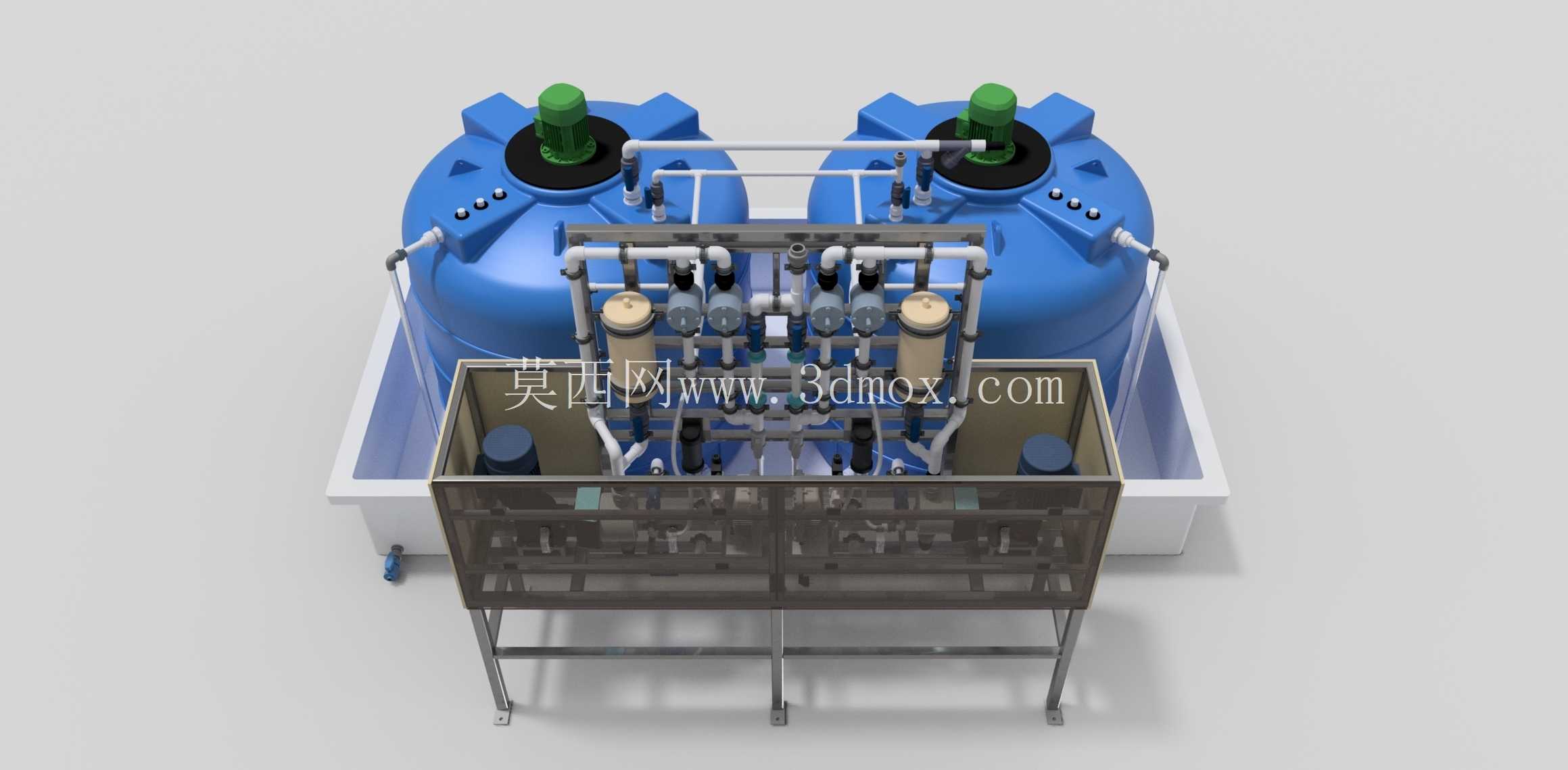

　　罐体侧面的管路布局做了分层设计，上层管路为药剂输送主管道，采用UPVC材质适配次氯酸钠的腐蚀特性，管路沿罐壁平行排布后接入左侧的集成阀组架，阀组架上整合了Y型过滤器、背压阀、流量标定柱、计量泵接口，所有阀门的操作手柄均朝向运维通道一侧，操作空间预留了不小于400mm的检修距离，不需要拆解周边管路即可完成阀门启闭、滤芯更换操作。阀组架采用碳钢喷塑框架结构，底部通过膨胀螺栓与地面基础固定，框架侧面设置了可拆卸的防护面板，既可以避免日常运行中管路被外力碰撞损坏，也能减少药剂挥发对车间环境的影响，面板上预留了透明观察窗，不需要拆板即可观察计量泵的运行状态与管路漏液情况。

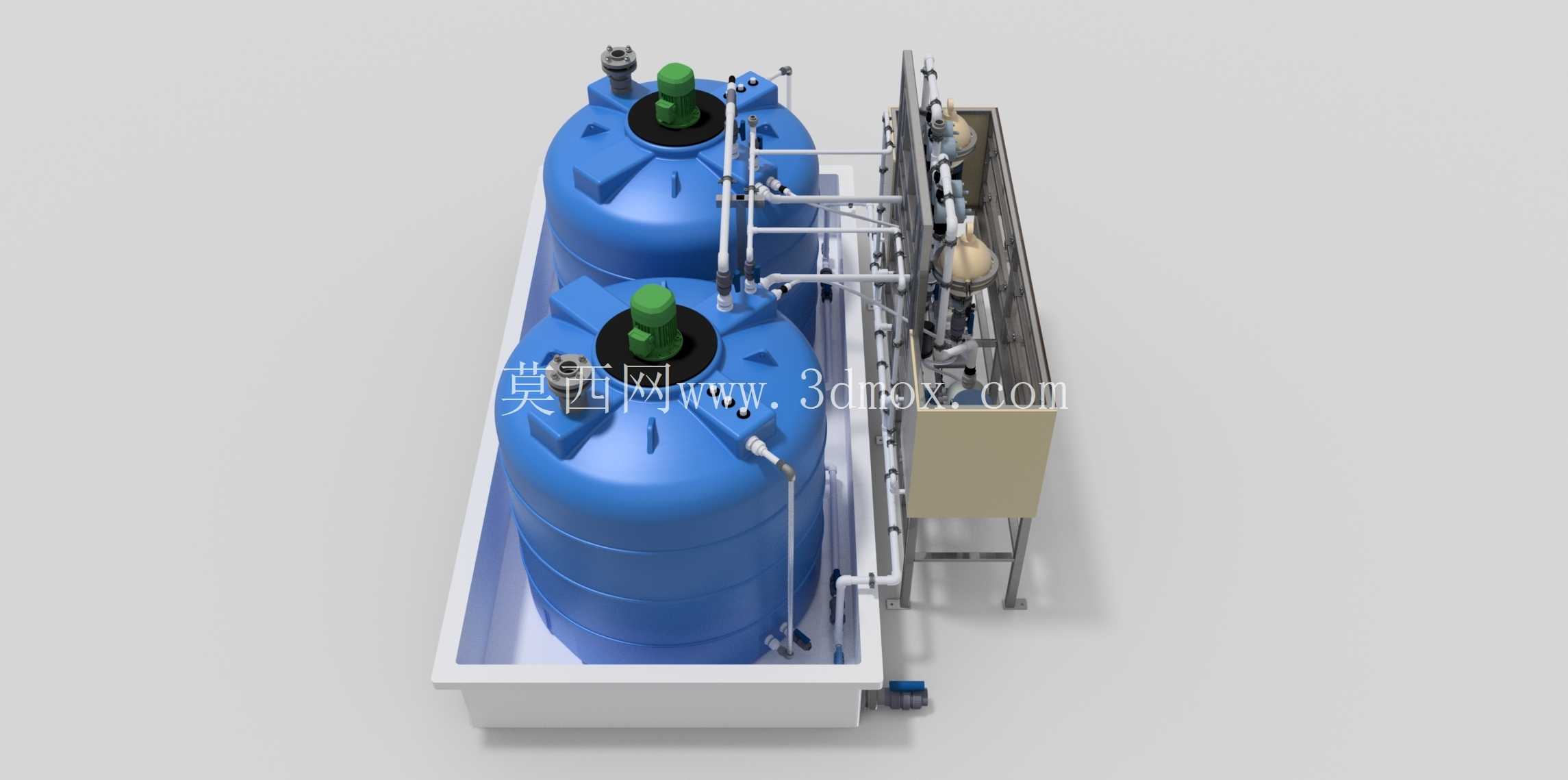

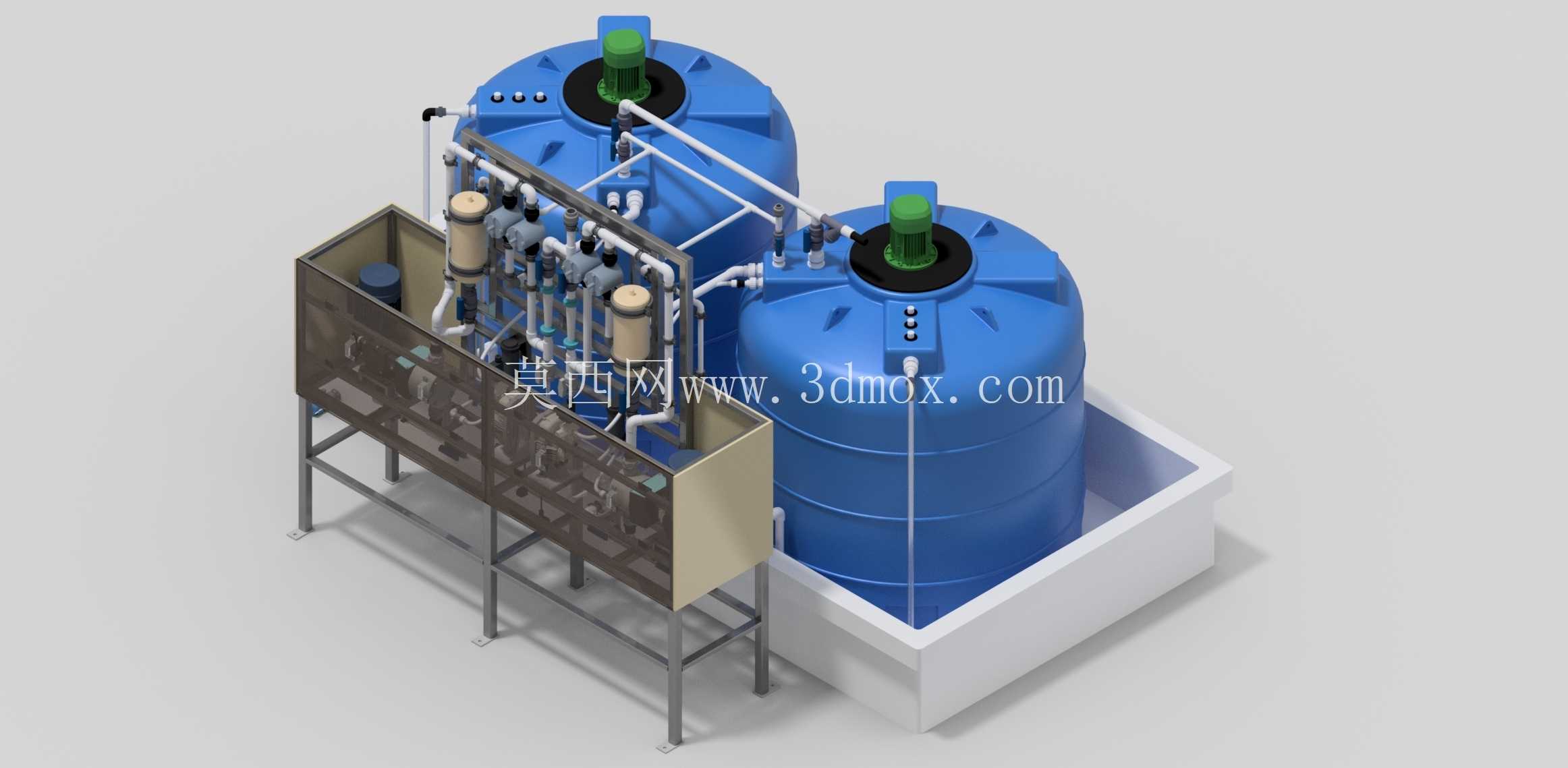

　　整套装置的安装边界做了严格控制，整体撬体的宽度控制在2.2米以内，长度不超过3.5米，适配大多数水处理车间的标准通道宽度，设备进场时不需要额外拆除墙体或拓宽通道，储药罐的顶部高度控制在2.8米，满足车间常规3米层高的安装要求，顶部进料口距离屋顶的净空不小于500mm，方便药剂桶的加注操作。设计时特意将两个储药罐做了一用一备的管路连通设计，通过罐底的连通阀与独立的出料阀切换，单罐维护时不需要整套设备停机，可通过备用罐持续投加药剂，保障消毒工序的连续运行，管路最低点设置了排空阀，冬季低温环境下可排空管路内残留药剂，避免冻胀裂管。

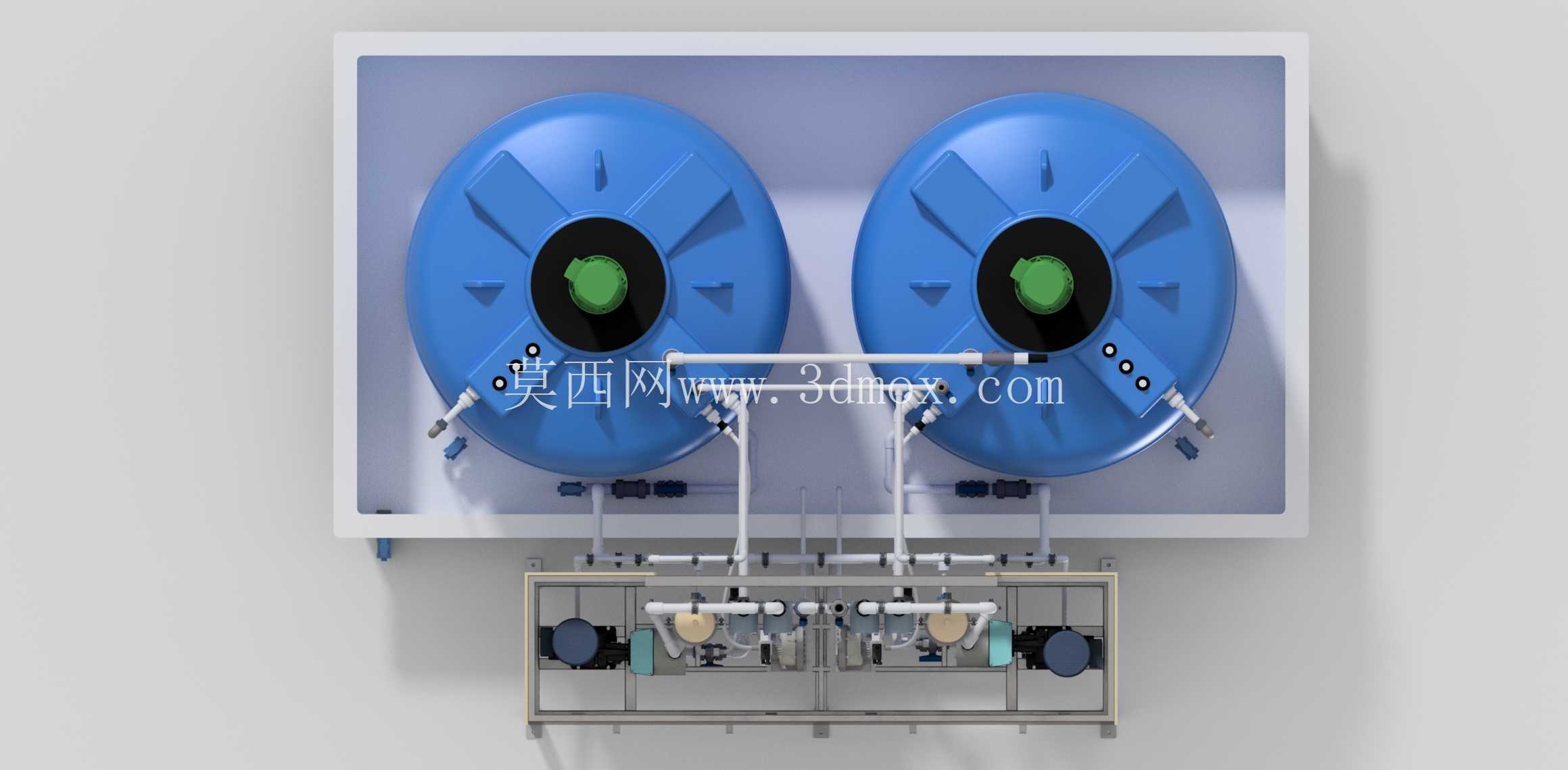

　　围堰的边角做了圆弧过渡处理，没有直角积污死角，日常冲洗时可快速将泄漏的药剂或冲洗废水排入围堰边角的排污口，不需要额外清理死角。计量泵的安装位做了减震脚垫设计，泵体与管路之间采用软连接过渡，减少运行时的振动传递到管路导致的接口松动漏液问题，所有管路的支架间距严格按照塑料管道的支撑规范设置，避免长距离管路下垂导致的积液残留。
