化工生产用连续搅拌釜式反应装置

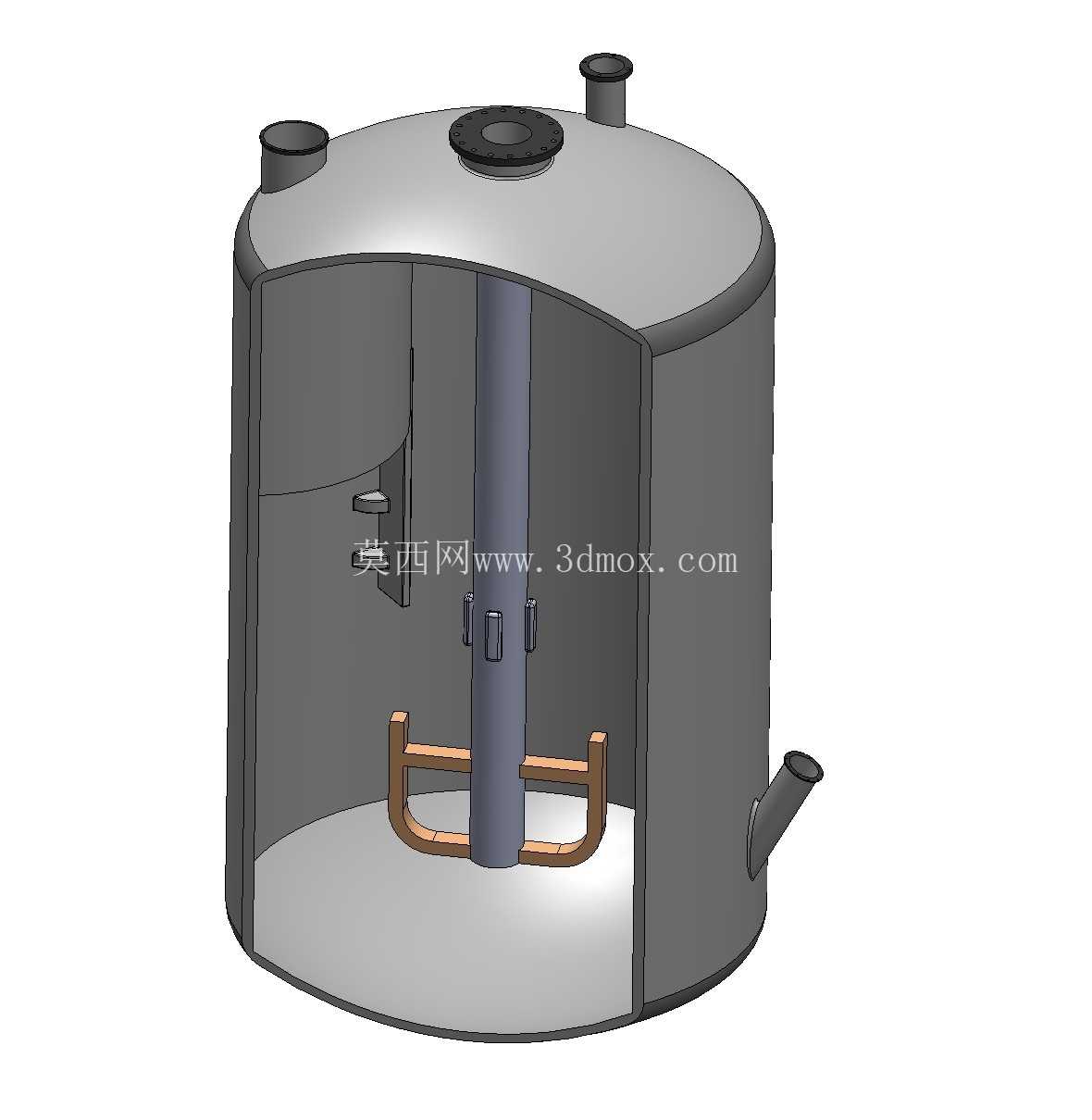

　　在精细化工、医药中间体合成、高分子聚合等连续化生产场景中，连续搅拌釜式反应器是核心的传质传热反应单元，区别于间歇式反应釜的批次生产逻辑，这类设备需要在稳定进料、持续出料的工况下，维持釜内物料浓度、温度、反应程度的均一稳定，对内部结构的流场设计、部件安装精度都有明确的工程要求。从结构设计逻辑来看，这套反应装置采用立式圆筒形罐体搭配椭圆形上封头的经典构型，罐体侧壁预留了标准法兰连接孔位，可对接进料管路、测温测压仪表、取样管路等外接系统，下侧部设置出料接口，适配连续生产的物料流向需求，罐体底部采用圆弧过渡结构，避免物料长期滞留形成死区，减少批次切换时的物料残留与清洗难度。

　　内部核心的搅拌组件安装在罐体中心的标准轴上，采用锚式搅拌桨构型，桨叶外缘与罐体内壁保持合理的间隙，既可以带动釜内高粘度物料形成整体循环，避免近壁处物料粘壁过热，也能配合罐体内部设置的多组挡板，打破搅拌过程中物料形成的中心漩涡，强化径向与轴向的流场混合效果，让釜内不同位置的物料浓度、温度差控制在工艺允许的范围内。除了主搅拌结构，轴上还配套设置了消泡器组件，针对化工反应过程中容易产生泡沫的工况，可在搅拌过程中及时破除液面堆积的泡沫，避免泡沫夹带物料从排气口溢出，保障反应过程的压力稳定与物料收率。

　　上封头位置分别设置了主进料口、排气口、人孔/检修口结构，其中大尺寸的中心人孔可满足检修人员进入罐体内部检查、更换易损部件的需求，侧边的小口径接口可用于投加小批量助剂、接入安全阀或爆破片等安全附件，所有接口的法兰螺栓孔均采用标准化工法兰规范设计，可直接与同压力等级的标准管路、阀门配件对接，无需额外加工转接结构。从安装边界来看，这类立式搅拌釜通常采用耳式支座或支腿安装在钢结构操作平台上，安装时需要保证搅拌轴的垂直度偏差在允许范围内，避免轴封偏磨导致泄漏，同时要预留出顶部电机安装、减速机维护的操作空间，以及侧面接管的管路排布空间，罐体底部距离平台地面需要留出足够的净空，方便出料阀门的操作与故障检修。

　　在实际生产应用中，这类连续搅拌釜可根据反应工艺的需求，在罐体侧壁加装夹套或内盘管，通入蒸汽、冷却水或导热油实现反应过程的温度控制，配合搅拌结构的强混合效果，可适用于液相反应、液固悬浮反应、气液传质反应等多种工艺场景，相比多台间歇釜串联的生产模式，单台连续搅拌釜的占地面积更小，工艺参数控制更稳定，产品批次一致性更高，在大吨位连续化化工生产线上的应用十分广泛。建模过程中对内部的搅拌桨、挡板、消泡器、接口法兰等结构都做了完整的还原，没有做过度简化处理，可直接用于工艺方案展示、设备结构教学、安装布局模拟等场景，结构细节符合化工设备的常规设计规范，各部件的装配关系清晰，可根据实际项目的产能需求、工艺参数调整罐体容积、接口尺寸、搅拌桨形式等参数，适配不同的生产工况要求。
