碳钢管法兰配高密度聚乙烯背衬环结构设计

　　在石化、市政给排水、化工流体输送等管路系统的现场安装场景里，法兰连接是承压管线最常用的可拆卸连接形式，常规碳钢管法兰在长期接触腐蚀性介质、或是存在电位差的安装环境中，密封面容易出现电化学腐蚀、介质冲蚀的问题，直接影响整套管线的密封可靠性与服役寿命，这套带高密度聚乙烯背衬环的碳钢管法兰结构，正是针对这类工程痛点做的结构优化设计。从实际使用场景来看，这类组合结构常应用在埋地给排水管线、化工介质输送支管、污水处理厂的工艺管段上，既保留了碳钢管法兰本身的结构强度与承压能力，又通过背衬环隔绝了法兰密封面与输送介质的直接接触，避免碳钢材质长期接触腐蚀性流体出现的锈蚀、结垢问题，同时聚乙烯材质的自润滑特性也能降低密封垫片在安装压紧过程中的磨损率，减少现场安装时的垫片更换频次。

　　从设计思路上看，整套结构没有改动常规碳钢管法兰的标准安装尺寸，完全适配现有国标法兰的螺栓孔分布、密封面凸台高度与接管焊接坡口尺寸，现场替换原有法兰时不需要调整管线的安装间距，也不需要重新匹配螺栓规格，能直接和现有管路系统兼容。背衬环的尺寸设计完全贴合法兰密封面的内圈轮廓，环体的厚度控制在密封面压紧余量的范围内，安装时背衬环嵌入法兰密封面的内凹区域，不会凸出于密封面影响垫片的压紧贴合，环体的内孔直径和法兰通径保持一致，不会出现通径缩径影响介质流速的问题，同时环体的外边缘做了小角度的倒角处理，安装时能顺利卡入法兰密封面的定位槽，不会出现卡滞、偏斜的情况。

　　从安装边界来看，这套法兰结构的螺栓孔中心距、法兰外径、接管焊接端的坡口尺寸完全符合对应压力等级的管路法兰标准，不管是和同规格的碳钢管法兰对接，还是和塑料法兰、衬氟法兰对接，都能保证螺栓顺利穿装，密封面的压紧力均匀分布。背衬环的材质选用高密度聚乙烯，本身具备耐酸碱腐蚀、耐低温冲击、吸水率低的特性，在-40℃到80℃的介质温度范围内都能保持稳定的力学性能，不会因为温度变化出现脆裂、软化变形的问题，环体和法兰本体之间采用嵌入式的装配结构，不需要额外粘接或者螺栓固定，依靠法兰压紧时的摩擦力就能实现环体的定位，后期维护更换背衬环时只需要拆开法兰连接就能直接取出替换，不需要切割焊接管线，大幅降低了现场维护的工作量。从功能特性上看，背衬环隔绝了碳钢法兰和输送介质的接触，避免了碳钢材质在输送酸碱废水、含氯离子水体时出现的点蚀问题，同时聚乙烯材质的表面粗糙度低，不容易结垢，在输送含杂质的污水、浆液类介质时，能减少介质在法兰位置的淤积，降低管路堵塞的风险。另外，常规法兰连接时如果两侧法兰存在微小的角度偏差，刚性的碳钢密封面容易出现局部压紧力不足导致的泄漏，而带有一定弹性的聚乙烯背衬环能在压紧过程中产生微小的弹性变形，补偿两侧法兰的微小安装偏差，提升密封的可靠性。

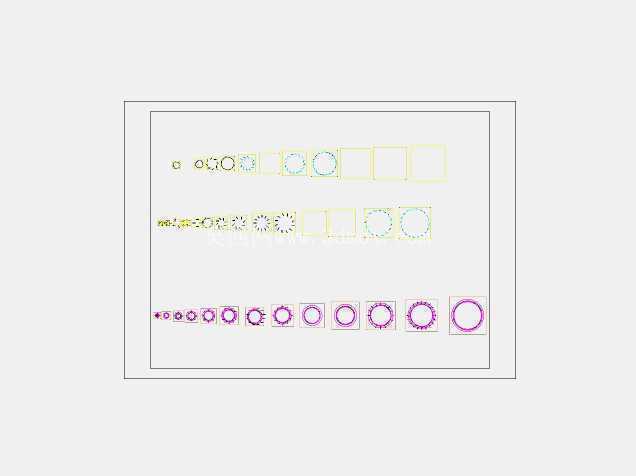

　　在建模过程中，整套结构的尺寸链完全按照工程实际的公差要求做了配合设计，法兰的螺栓孔位置度、密封面的平面度、背衬环和法兰密封槽的配合间隙都参考了实际加工的公差范围，不同通径规格的法兰都对应匹配了相应尺寸的背衬环，从最小通径到大通径的系列化设计覆盖了常用的管路规格，能满足不同管径、不同压力等级的管路安装需求。值得注意的是，背衬环的厚度设计经过了压紧量的校核，当法兰螺栓按照规定扭矩拧紧时，背衬环的压缩量控制在材料的弹性变形范围内，不会因为过度压紧出现塑性变形导致密封失效，同时环体的内孔和接管内壁保持齐平，不会出现台阶导致介质流动时产生紊流，也避免了介质在台阶位置长期冲刷形成的局部磨损。在实际工程应用中，这类带衬环的法兰结构相比全不锈钢法兰、衬氟法兰的成本更低，安装维护更便捷，在中低压的腐蚀性介质输送场景中具备很高的性价比，既解决了碳钢管法兰容易腐蚀的问题，又不需要大幅提升管路系统的建设成本，非常适合市政、环保、普通化工等领域的中低压管路使用。
