工厂管廊用立式管道支撑构件

　　在化工、冶金、大型装备制造厂区的室外管廊、车间内管线排布场景中，管道支撑是承担管线荷载、约束管线位移、吸收管线振动的核心受力构件，本次设计的立式管道支撑，主要适配公称直径4寸的工艺管道敷设需求，可应用于架空管廊的层间管线固定、车间侧壁旁的立式管线托举、设备进出口处的管道承重等场景。从实际使用需求出发，这类支撑首先要满足竖向承重要求，单组支撑可承担对应管线满液状态下的竖向荷载，同时兼顾管线运行时的热胀冷缩位移余量，避免刚性约束过大导致的管道焊缝开裂、支架变形问题。

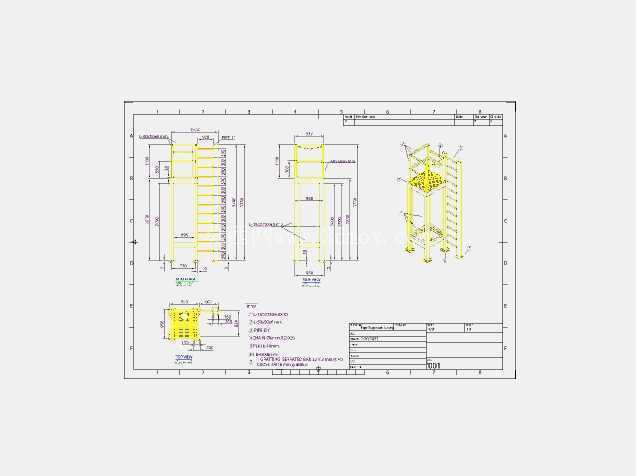

　　设计阶段首先梳理了安装边界条件：支撑底部采用地脚螺栓与混凝土基础或钢结构横梁连接，底部连接孔位按照常规土建预埋板的孔距标准设置，适配M16规格的膨胀螺栓或焊接固定两种安装方式，整体安装后占用的横向平面尺寸控制在合理范围，不会挤占相邻管线的敷设空间，支撑顶部的管卡位置预留了管道安装的调节余量，可适配现场管道安装时的小幅位置偏差，降低现场配管的修正工作量。结构设计上采用框架式钢结构形式，主受力立柱采用等边角钢拼接，横向设置多道拉结肋板，既保证整体结构的抗侧移能力，避免厂区内风载、管线振动导致的支架晃动，又通过合理的肋板排布减少钢材用量，控制构件自重。

　　支撑中部设置的爬梯结构并非通用检修梯，而是为了方便运维人员攀爬至对应管线高度，开展阀门操作、管线巡检、保温层修复等作业，爬梯踏步间距按照人体工程学的攀爬步距设置，踏步采用防滑花纹钢板弯折成型，侧边设置防护栏预留接口，现场可根据实际安全规范要求加装侧边防护。从尺寸控制来看，整体支撑高度适配常规4米层高的管廊层间距，顶部管卡的圆弧半径严格匹配4寸管道的外径尺寸，管卡连接位置设置了橡胶垫预留槽，现场安装时可加装橡胶减震垫，削弱管道内介质流动产生的振动传递，避免支架与管道之间的硬接触产生磨损。

　　设计过程中同步考虑了加工工艺可行性，所有构件均采用常用规格的型钢下料，焊接节点采用连续角焊缝，焊缝高度按照型钢壁厚的0.7倍设置，所有外露边均做倒角打磨处理，避免安装过程中划伤施工人员，构件表面可根据厂区防腐要求做镀锌或刷防锈漆处理，适配不同腐蚀等级的厂区环境。不同于常规的简易管道支架，该支撑整合了管线承重、运维攀爬的双重功能，在空间紧凑的管廊区域无需单独设置检修爬梯，可有效节省管廊的空间占用，降低整体工程的材料投入。在建模过程中，所有连接节点的孔位、焊缝位置均做了精细化处理，可直接导出构件加工图用于车间下料预制，也可导入整体厂区管线模型中做碰撞检查，提前预判支架与相邻管线、桥架、通风管道的位置冲突，减少现场安装时的返工问题。针对管线运行中可能出现的侧向推力，支撑的底部连接节点做了加强处理，横向拉结筋的位置避开了管道保温层的安装空间，保证保温施工时不会被支架构件干涉，管卡的连接螺栓采用长圆孔设计，允许管道沿轴向有一定的位移量，适配管道热胀冷缩产生的长度变化，避免温度应力对支架和管道造成破坏。
