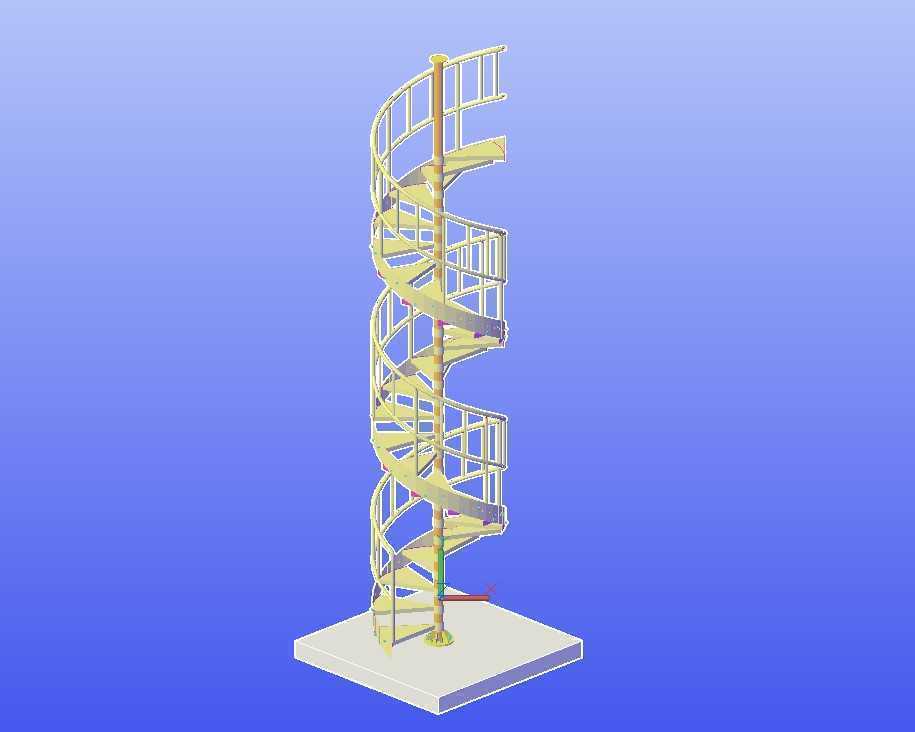

钢结构中心柱式螺旋梯三维设计

　　这款中心柱式螺旋钢结构梯，主要应用在占地空间受限的工业厂区操作平台连通、loft空间竖向交通、小型设备检修登高场景，相比常规直跑梯，它的投影占地仅为同层高直跑梯的三分之一不到，能在极小的地面范围内完成多层空间的竖向连通，不会占用过多的生产或通行面积。从结构设计逻辑来看，整套梯以中心承重钢柱为核心受力构件，所有踏步均通过端部的连接抱箍固定在中心柱上，踏步采用扇形钢板折弯成型，每一级踏步的内外侧宽度差经过严格核算，保证行走时踏面的有效落脚宽度符合人体工程学要求，避免靠近中心柱区域过窄导致踩空风险。

　　外围的环形护栏沿着踏步外沿螺旋抬升，护栏由竖向立杆、顶部扶手以及中间的横向防护横杆组成，立杆底部直接与踏步外端焊接固定，每根立杆的安装角度都随螺旋升角同步调整，保证扶手全程保持顺滑的螺旋曲线，没有突兀的折角，人员上下时扶握的手感连贯，不会出现卡顿或硌手的情况。设计过程中首先确定的是中心柱的安装边界，底部需要与预埋在混凝土地面的地脚法兰通过螺栓紧固，安装位置要避开地面下方的管线预埋区域，同时中心柱的顶部要与上层平台的结构梁做可靠连接，避免梯体整体出现晃动。踏步的旋转升角控制在40度以内，每级踏步的高度差控制在均匀范围内，全程没有忽高忽低的踏步差，避免人员上下时出现踏空或绊倒的情况。

　　从安装尺寸边界来看，整套梯的水平投影为正圆形，直径根据通行需求可做调整，常规单人通行的规格下，外沿直径控制在1.6米到1.8米之间，中心柱直径根据整体承重要求选用合适的无缝钢管，保证满载情况下中心柱的挠度在允许范围内，不会出现明显的弯曲变形。踏步表面做防滑处理，可根据使用场景选择花纹钢板或者附加防滑条，在潮湿或者有油污的工业场景下，还可以在踏步表面增加镂空排水孔，避免踏步表面积水积油导致滑倒。护栏的高度从踏步面算起不低于1.05米，横杆间距控制在安全范围内，防止人员从护栏间隙滑落。

　　在工厂预制阶段，所有钢构件都会提前做除锈和防腐涂装，现场安装时只需要完成中心柱的固定、踏步的拼接以及护栏的组装，不需要大量的现场焊接作业，安装效率高，后期维护也比较方便，如果某一块踏步出现变形损坏，可以单独拆卸更换，不需要拆解整段梯体。这类螺旋梯在实际使用中，除了常规的人员通行，还可以承受小型工具的携带通行，整体承重满足单人带工具作业的荷载要求，不会因为局部荷载过大出现结构变形。设计时还考虑了运输的便利性，所有构件都拆解为可分段运输的部件，中心柱可根据层高分为2到3段，通过法兰对接，踏步和护栏都可以成摞打包，降低运输过程中的空间占用，到现场后再逐件组装，不需要大型吊装设备配合，小型项目人工即可完成安装。在结构受力校核上，重点核算了中心柱的轴向受压稳定性、踏步与中心柱连接节点的抗剪强度、护栏立杆与踏步连接的抗倾覆力矩，保证在最不利荷载情况下，所有构件的应力都在材料允许范围内，不会出现结构失效的情况。另外，梯体最下方的起步踏步位置做了加宽处理，方便人员从地面踏上第一级台阶，最上方与平台衔接的位置也做了踏步收边处理，保证与平台地面齐平，没有高差绊倒风险。
