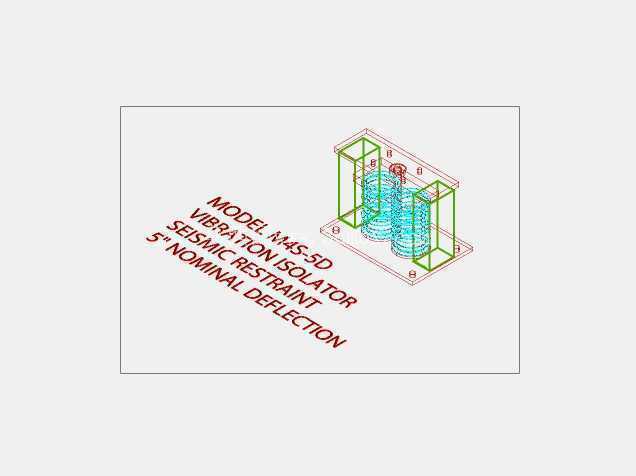

M4S-5D型五英寸标称挠度振动隔离器结构设计

　　在工业建筑配套机电系统、精密电子生产车间、数据中心机房等场景中，设备运行产生的振动传递、外部地震载荷冲击一直是影响设备运行精度、结构寿命的核心问题，M4S-5D型振动隔离器正是针对这类需求开发的弹性隔振元件，标称5英寸挠度的设计参数，使其在低固有频率隔振场景下具备突出的适配性。从结构组成来看，该隔振器采用双组螺旋弹性元件作为核心减振载体，外围设置方形导向限位框架，框架采用等边角钢拼接成型，上下端设置带安装孔的连接底板，既可以保证弹性元件在垂直方向的自由变形，又能在水平方向提供可靠的位移约束，避免地震载荷或突发冲击下弹性元件出现过度侧移、脱出的问题。

　　实际选型应用中，这类大挠度隔振器多用于空气处理机组、大型水泵、柴油发电机组等自重较大、运行振动频率较低的旋转设备，安装时需要提前核对设备底部的安装孔位间距，匹配隔振器上下底板的固定孔位置，安装边界需要预留足够的垂直变形空间，避免设备运行沉降后与周边刚性结构发生硬接触。设计层面上，该隔振器的导向框架与弹性元件之间预留了均匀的侧向间隙，既不会干涉弹性元件正常的垂向伸缩变形，又能在水平方向超过设计位移阈值时提供刚性限位，满足抗震约束的使用要求；弹性元件的刚度经过匹配计算，5英寸的标称挠度对应较低的系统固有频率，可以有效避开设备运行的激励频率区间，降低振动传递率，减少振动向建筑结构的传递。

　　从安装适配性来看，该隔振器上下底板均采用通孔设计，既可以通过螺栓与设备底座、安装基础进行刚性固定，也可以根据现场需求采用压板式固定，适配不同的安装工况；框架表面做了防锈涂装处理，可以适配普通室内机房、户外设备平台等不同使用环境，减少长期使用过程中的锈蚀问题。在结构建模过程中，需要重点关注弹性元件的自由高度、额定载荷下的压缩量与导向框架的高度匹配关系，保证在最大载荷下弹性元件的压缩量不超过标称挠度，同时导向框架的上下端不会在正常运行时与连接底板发生碰撞；侧向间隙的取值需要结合水平方向的设计地震位移量确定，既要保证正常隔振时不卡滞，又要在强震时及时限位，保护设备连接管线不被扯坏。

　　实际工程应用中，这类隔振器的布置需要结合设备的重心位置进行排布，尽量让每个隔振器承受的载荷均匀，避免出现偏载导致个别隔振器变形量过大、隔振效果下降的问题；安装完成后需要调整每个隔振器的预压缩量，保证设备处于水平状态，减少运行过程中的附加振动。不同于小型橡胶隔振垫，这种大挠度弹簧式隔振器的承载能力更强，隔振效率更低频，对于转速在几百转每分钟的大型旋转设备，隔振效果远优于普通橡胶隔振元件，同时自带的抗震限位结构不需要额外加装抗震挡块，简化了现场安装的工序，节省安装空间。建模时对弹性元件的旋向、节距、有效圈数都做了还原，导向框架的拼接位置、焊缝预留、安装孔的孔径与孔位公差都按照实际工程选型样本的参数进行绘制，能够直接用于设备隔振系统的布置设计、安装干涉检查，也可以作为非标隔振器改型设计的基础参考，帮助结构设计人员快速完成隔振方案的三维布局，核对安装空间是否满足要求，避免现场安装时出现尺寸不匹配的问题。
