管道滑移滚轮配套龙门架设结构

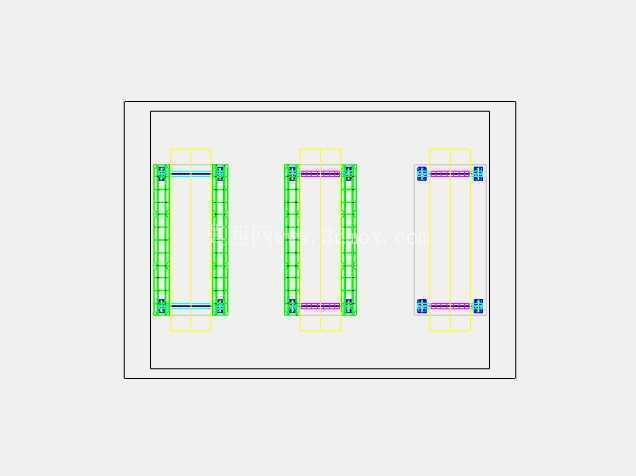

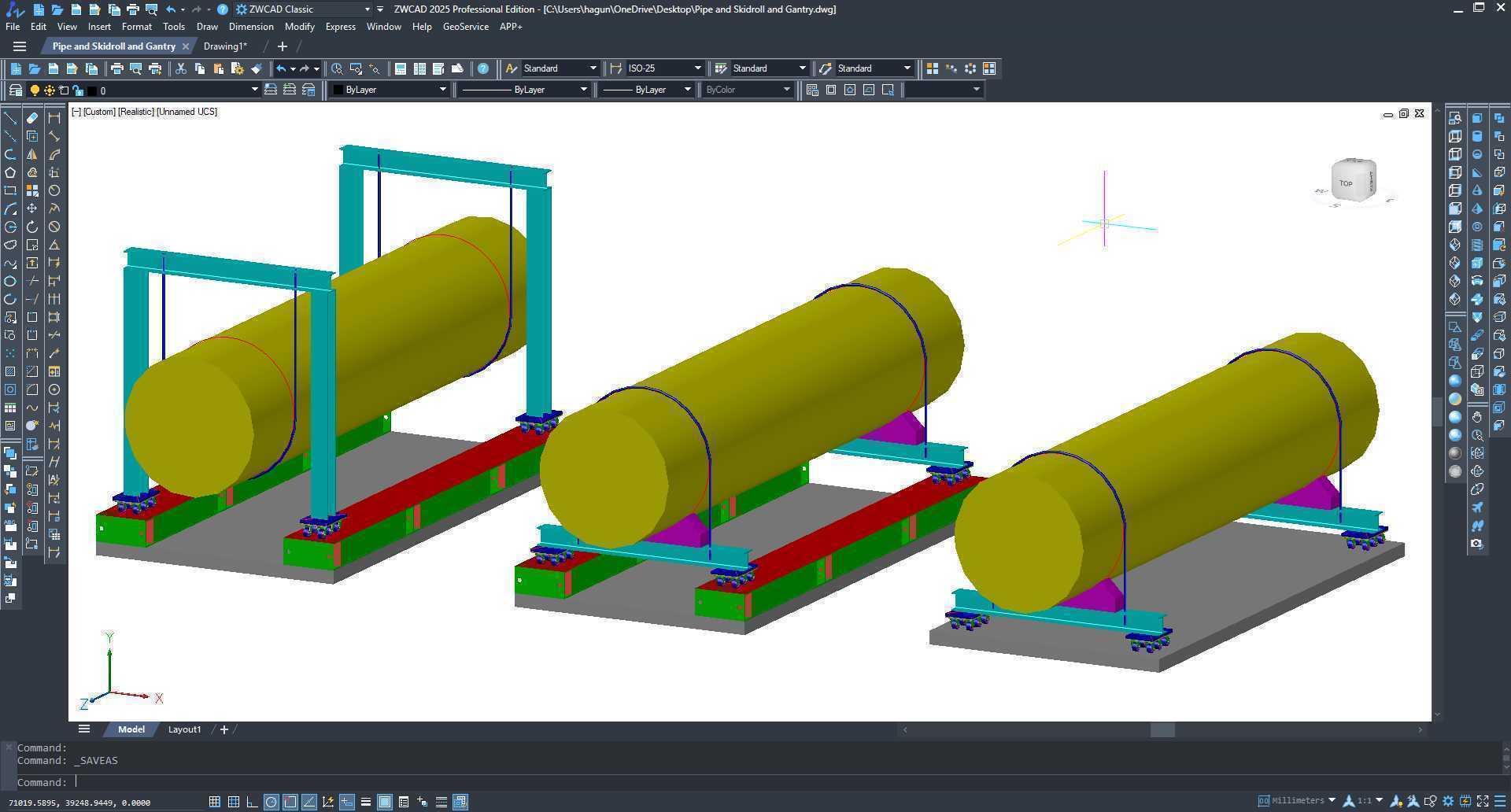

　　在长距离管道铺设、重型管材转运、厂区管线技改的现场作业场景里，这类配套滑移滚轮的龙门架设结构，是解决大质量管状工件移位、对位、临时支撑的核心工装，区别于固定式承重架，它的核心设计逻辑是把滑动摩擦替换为滚动摩擦，大幅降低管材轴向移动时的阻力，同时依托龙门架的框架刚度，保证多段管材对接时的同轴度公差，避免管材自重导致的端部下垂错位。从结构组成来看，整套装置分为三个适配不同管径与承重等级的架体单元，每个单元都采用双侧对称的滚轮组布局，滚轮的安装座通过螺栓固定在龙门架的纵向主梁上，主梁采用矩形截面型钢焊接成型，两侧的立柱底部设置有可调式支撑脚，能够在不平整的作业地面上通过螺纹调节实现架体水平度校准，避免滚轮受力不均导致的管材卡滞。

　　设计过程中首先要明确的是安装边界参数，架体的有效支撑宽度需要覆盖常用管材的外径范围，滚轮的轮面采用圆弧凹槽设计，凹槽的曲率半径匹配常规管材的外圆弧，保证管材放置后与滚轮的接触为线接触而非点接触，降低局部压应力，防止管材表面防腐层被压损；滚轮内部采用深沟球轴承作为转动支撑，轴承的选型按照单组架体最大承重的1.5倍安全系数计算，避免重载下轴承抱死导致滑移失效。龙门架的纵向主梁之间设置有横向连接撑，撑杆采用角铁焊接，两端通过螺栓与主梁固定，保证整个架体的侧向刚度，避免管材推移过程中架体出现侧向倾覆；三个架体单元的结构尺寸形成梯度适配，窄幅架体适配小口径薄壁管材，宽幅架体适配大口径厚壁管材，不同架体的滚轮安装间距可通过主梁上的预制长圆孔进行调节，无需重新钻孔即可适配一定范围内的管径变化，提升工装的通用率。

　　在实际作业时，需要根据待处理管材的总长度确定架体的布置间距，通常在管材的两个端部向内1/4长度位置各设置一组架体，若管材长度超过6米则在中部额外增设一组架体，避免管材中部绕度过大；推移管材时，滚轮的转动方向完全沿管材轴向布置，无需额外施加过大的轴向推力即可实现管材的平稳移位，在管道对口焊接作业中，这种架体还可以配合微调机构实现管材的径向小范围位移，快速调整对口间隙与错边量，相比传统的枕木垫高、撬棍移位的作业方式，能够大幅降低作业人员的劳动强度，同时减少管材表面的磕碰损伤。

　　设计时还需要考虑架体的转运便利性，整个架体的焊接组件均采用模块化拆分设计，主梁与立柱之间通过高强度螺栓连接，拆解后可通过普通货运车辆转运，现场组装无需专用焊接设备，仅需常规扳手即可完成全部装配工作；滚轮的轮面材质选用改性尼龙，既具备足够的承重强度，又不会划伤管材表面的镀锌层或防腐涂层，适配市政给排水管道、工业工艺管道、长输管线预制场的多种作业场景。在结构强度校核环节，需要对主梁的抗弯强度、立柱的压杆稳定性、连接螺栓的剪切强度分别进行验算，保证在额定承重下主梁的最大绕度不超过跨度的1/500，避免管材放置后出现明显的下沉；滚轮的安装轴采用45号钢调质处理，轴的台阶处设置圆角过渡，避免应力集中导致的轴断裂，轴承端设置有防尘密封盖，防止作业现场的泥沙、焊渣进入轴承内部，延长滚轮的维护周期。这套结构没有复杂的传动组件，全部为机械受力结构，可靠性高，维护成本低，既可以在管道预制车间作为固定工位的支撑工装使用，也可以在野外施工现场快速组装投入使用，适配不同的作业环境条件。
