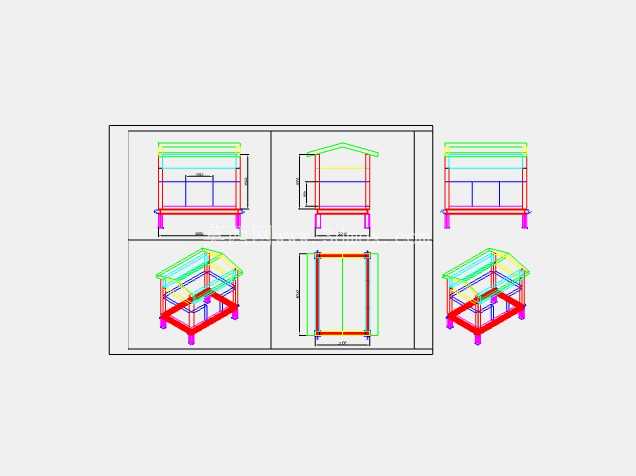

工厂户外模块化脚手架吸烟区结构设计

这套脚手架式吸烟区的结构设计，核心是适配厂区户外零散吸烟点的快速布设需求，在多数制造类厂区的非生产区域边角、物流通道旁的闲置空地，都能找到这类设施的应用场景——它不需要做硬化地基的复杂施工，也不用定制大型预制构件，完全依托标准脚手架杆件的拼接特性完成搭建，能在不破坏原有场地铺装的前提下，快速划定出独立的吸烟区域，避免烟蒂随意丢弃、非吸烟人员受二手烟影响的现场管理问题。

从实际用途来看，这套结构并非简单的杆件拼接棚架，它同时承担了区域隔离、顶部遮雨、侧面挡尘、烟蒂收纳的多重功能：顶部采用带坡度的双层杆件铺设层，预留了防火遮阳板材的安装卡槽，下雨时雨水能顺着坡度流向架体外侧，不会在吸烟区内部形成积水；侧面的横杆排布做了分层设计，下部1.1米高度范围加密横杆，既可以作为倚靠的扶手，也能阻挡外部场地的扬尘、飞溅杂物进入区域内部，上部留空的部分保证通风，避免烟雾在棚内淤积。

设计思路上完全沿用了标准脚手架的模数体系，所有竖杆、横杆、斜撑都采用通用的48mm管径脚手架钢管规格，连接节点统一用标准扣件锁紧，不需要额外开模定制异形连接件，现场施工人员只要具备普通脚手架搭设资质就能完成组装，后期如果厂区规划调整需要移位，只需要松开扣件拆解杆件，就能转运到新的位置重新搭建，材料复用率能达到百分之百。架体的底部四个支脚都设计了可调节的支撑底座，哪怕场地有轻微的坡度不平整，也能通过调节底座的伸缩长度，把整个架体调整到水平状态，不会出现架体倾斜、杆件受力不均的问题。

尺寸边界的设定充分考虑了实际使用的人数需求，单组架体的内部净空尺寸为2.4米长、1.8米宽，足够同时容纳6到8人站立吸烟，不会出现拥挤的情况；架体总高度为2.8米，顶部檐口高度2.5米，既保证了内部站立不会碰头，也不会因为架体过高影响厂区的整体视线，在物流通道旁布设时不会遮挡叉车、货运车辆的行驶观察视线。架体的侧面预留了烟蒂收集桶的放置空间，在靠近入口的横杆位置专门设计了可挂载烟灰缸的卡扣点位，不需要额外在地面做固定安装，日常清洁时可以直接取下烟灰缸清理。

结构受力方面做了针对性的强化，架体的四个角位都加装了斜向支撑，顶部的铺设层额外增加了横向连接杆件，哪怕遇到南方夏季的阵风天气，架体也能保持足够的稳定性，不会出现倾覆的风险；所有杆件的排布都避开了人员进出的动线，入口位置没有设置横向横杆阻碍通行，进出宽度留足了1.2米，哪怕同时有两人对向进出也不会发生磕碰。考虑到户外长期使用的耐候性，设计时所有杆件都默认采用镀锌防腐处理的标准管材，不需要额外做表面涂装，搭建完成后就能直接投入使用，后期维护只需要定期检查扣件的锁紧程度，不需要做复杂的防腐保养工作。

这套结构还支持多组拼接扩展，如果厂区某个点位的吸烟人数较多，可以把多组标准单元通过横向连接杆件拼接在一起，形成更大面积的吸烟区域，拼接时不需要改动原有单元的杆件结构，只需要在相邻单元的竖杆之间加装固定扣件就能完成组合，扩展灵活度完全能适配不同规模厂区的实际需求。架体的顶部还预留了灭烟沙盒、消防提示牌的安装点位，不需要额外焊接支架，利用现有横杆就能完成固定，完全贴合厂区现场安全管理的实际要求。
