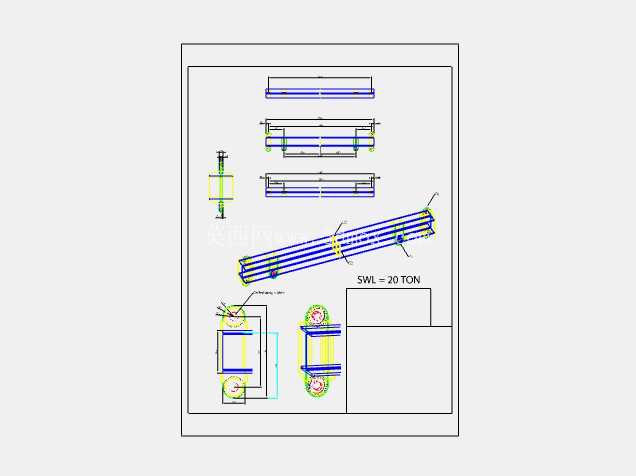

20吨级250mm截面3米长起重吊梁结构

　　在重型工件吊装转运的作业场景里，这类平衡吊梁是解决长尺寸、易变形工件吊装难题的核心工装，很多车间在转运钢结构件、模具模胚、长轴类锻件的时候，直接用钢丝绳单点起吊很容易出现工件倾斜、局部应力集中变形的问题，甚至会因为吊点受力不均出现滑脱的安全隐患，这时候就需要匹配对应载荷的吊梁来分散吊点受力，保证起吊过程中工件保持水平姿态。这款吊梁的额定承载标注为20吨，主体采用250mm截面的型材作为主梁结构，整体有效作业长度为3米，设计过程中首先核算的是主梁的抗弯截面模量，毕竟3米跨度下承受20吨的均布或者集中载荷，主梁的绕度必须控制在千分之一以内，才能避免起吊过程中出现主梁下挠过量导致的工件晃动。

　　从结构布局来看，主梁两端设置了对称的吊耳连接位，上方的吊点用于对接起重机的主吊钩，下方的两组吊点可以根据被吊工件的吊点间距灵活调整，配套的吊耳位置都做了加强筋焊接处理，避免局部应力集中导致的焊缝开裂。设计的时候特意考虑了安装边界的问题，主梁整体的宽度控制在合理范围内，不会和车间内的现有吊具、工位护栏产生干涉，两端的吊装连接位预留了足够的卸扣安装空间，不管是搭配弓形卸扣还是环形卸扣都能顺利装配，不需要额外做适配加工。从实际使用的角度出发，这类吊梁的自重也经过了严格核算，不会因为自身重量过大占用过多的起重机额定起重量，主梁表面的受力点位都做了探伤校验的设计预留，后期日常维护的时候可以快速对关键焊缝、吊耳磨损情况做检测。

　　很多现场吊装作业里，工人经常会遇到长工件吊装时钢丝绳夹角过大的问题，钢丝绳夹角超过60度之后，单根钢丝绳的受力会成倍增加，很容易超出钢丝绳的额定破断拉力，使用这款吊梁之后，下方连接工件的钢丝绳可以保持垂直状态，大幅降低钢丝绳的额外受力，同时也能避免钢丝绳挤压工件表面造成的外观损伤，尤其是针对表面精度要求高的压铸模具、精密机加工件的转运，这种吊梁的防护作用非常明显。结构细节上，主梁的型材拼接位置都做了满焊处理，焊后要求做去应力退火，避免长期受载之后出现焊接应力释放导致的结构变形，吊耳的开孔位置精度控制在±1mm以内，保证起吊的时候两侧吊点受力均匀，不会出现偏载。

　　另外在主梁的中间位置特意设置了标识区，清晰标注额定载荷、自身重量等参数，方便现场作业人员快速识别选型，避免出现超载使用的情况。从建模的角度来看，整个结构的装配逻辑完全贴合实际焊接工艺，所有的焊缝预留、倒角处理、安装孔位都和实际加工要求一致，不管是用于工装设计参考，还是用于吊装作业的受力模拟，都能直接复用相关结构参数，不需要再做二次的结构修正。在车间的实际布局里，这类吊梁一般会和桥式起重机、门式起重机配套使用，覆盖金属加工车间、模具车间、钢结构预制厂的大部分长型工件吊装需求，3米的长度刚好适配大部分标准模胚、6米以内钢材分段吊装的吊点间距要求，250mm的主梁截面在保证强度的同时，也不会因为截面过大导致吊梁整体过重，单人配合辅助吊装设备就能完成吊梁和吊钩的对接装配，日常存放的时候也不会占用过多的工位空间。
