管道装配龙门工装结构设计方案

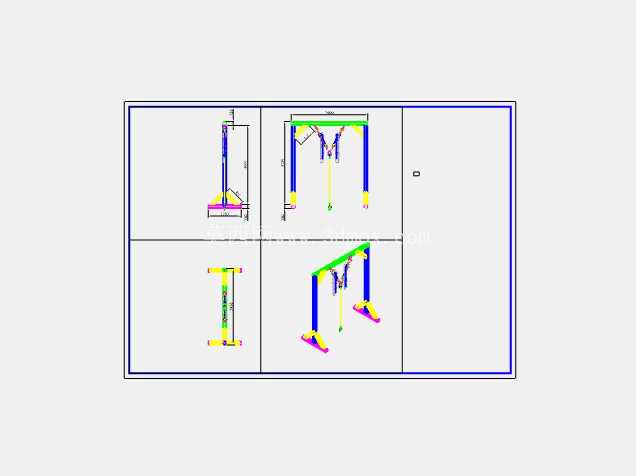

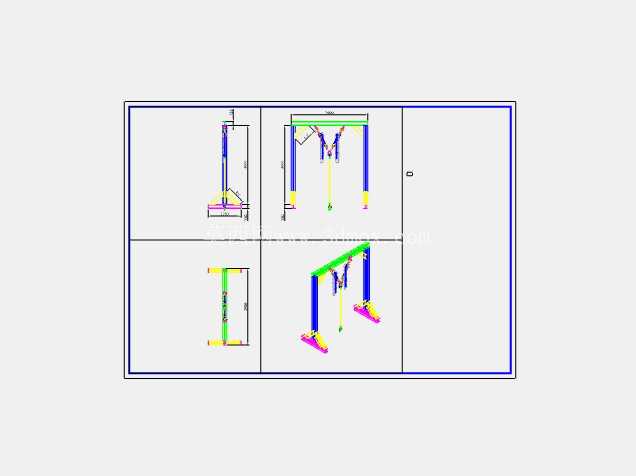

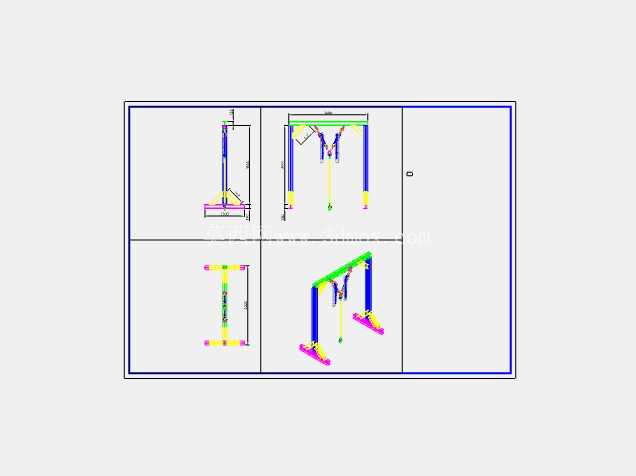

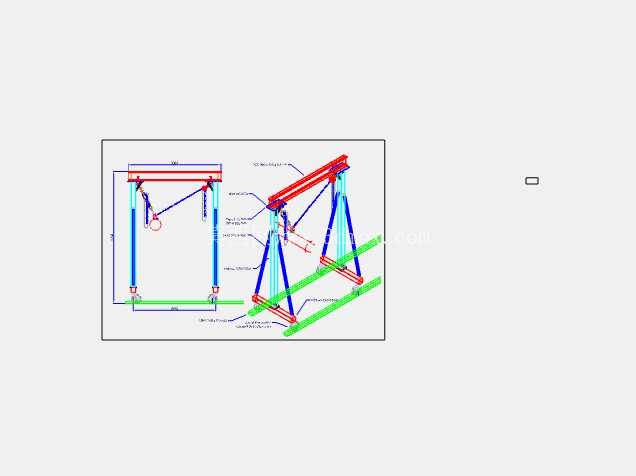

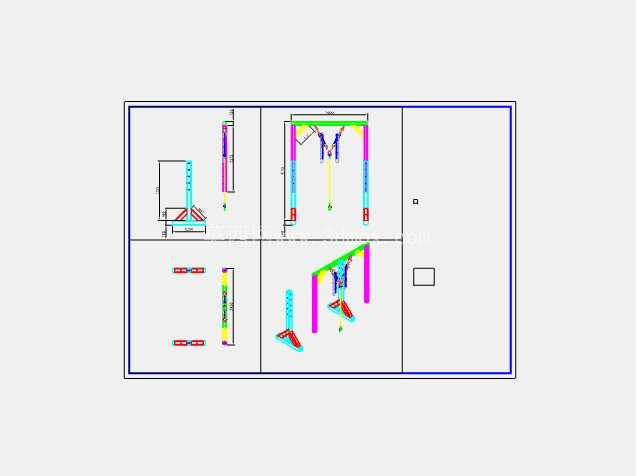

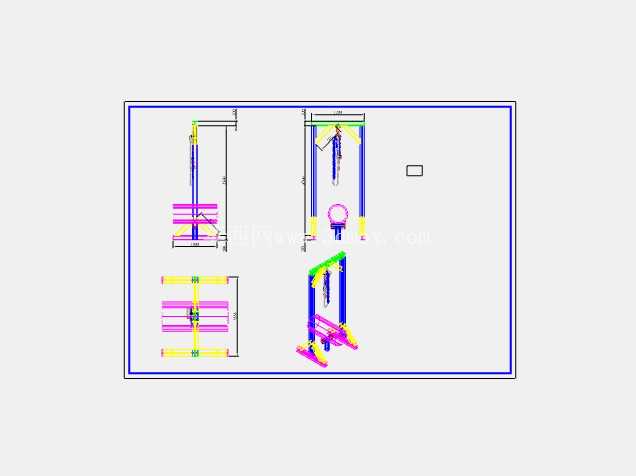

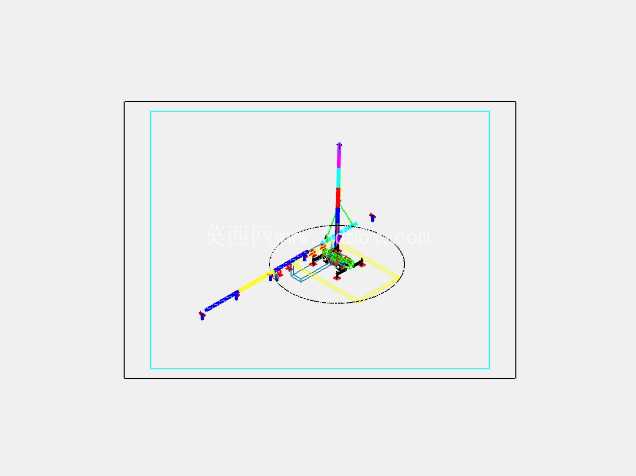

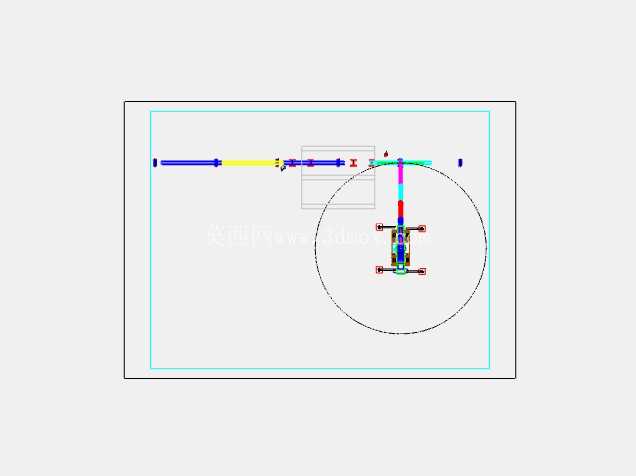

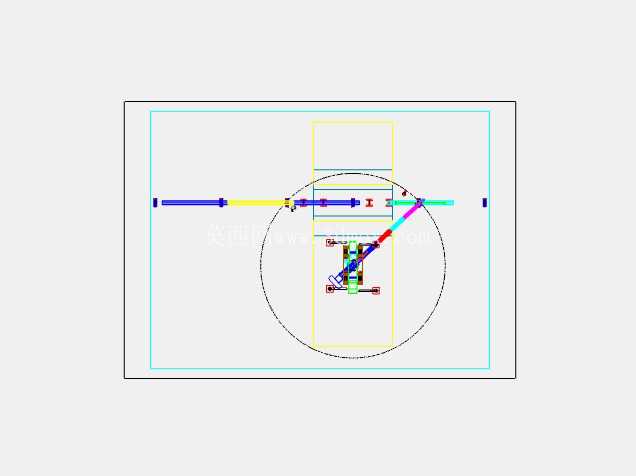

　　在长距离工业管道预制、现场装配作业场景中，管道对接精度、作业效率一直是制约管路施工进度的核心痛点，尤其是大口径、多段拼接的工艺管线安装，传统人工配合起重设备对位的方式，很容易出现管口错位、同轴度偏差超差的问题，后期返工调整会耗费大量工时。这套管道装配龙门结构，正是针对这类管路装配场景开发的专用作业承载结构，核心作用是为管道段拼接、法兰对接、阀组预装提供稳定的支撑与对位基准，替代传统零散垫铁、临时支架的粗放作业模式。从结构设计逻辑来看，整套龙门采用对称式双立柱配合横向承载梁的框架形式，立柱底部设置可调式支撑脚，可根据作业场地的地面平整度快速调平，保证横向梁的水平度误差控制在装配允许范围内，避免因基础倾斜导致管道放置后出现自然挠度偏差。

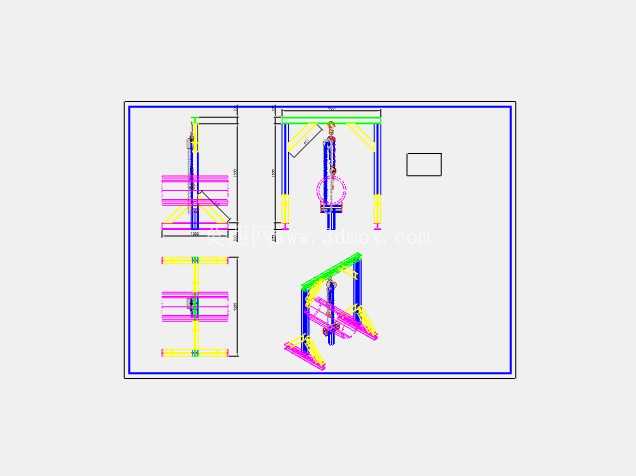

　　横向承载梁上集成了多组可滑移的管道支撑座，支撑座的位置可沿梁体长度方向自由调整，适配不同长度规格的管道段拼接需求，支撑座上部设置V型托块，托块表面包覆防滑耐磨垫层，既能保证圆柱状管道放置后不会出现径向滚动，又能避免管道外表面防腐层被硬质金属划伤。在对位调节功能设计上，每个支撑座都集成了三维微调结构，垂直方向可通过螺旋副实现毫米级升降调整，横向可通过丝杠结构带动支撑座沿梁体方向小范围位移，部分支撑座还预留了径向旋转调节位，方便带角度的弯头、三通类管件对接时的角度校准，不需要反复调用起重设备调整吊点位置，作业人员在工位上即可完成管口的精准对位，大幅降低起重设备的占用时长。

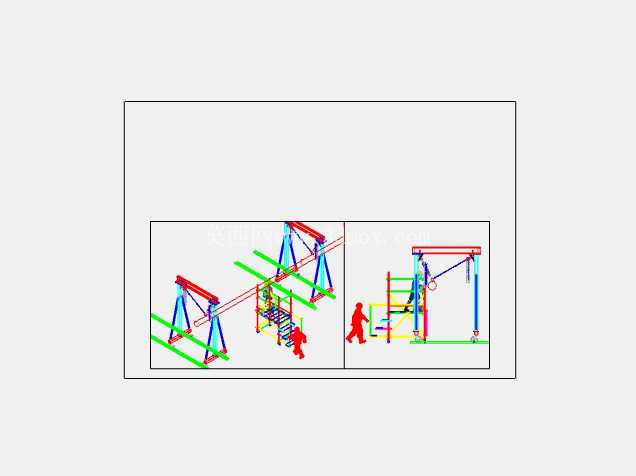

　　考虑到现场作业的移动需求，部分规格的龙门结构在立柱底部可选装重载脚轮，脚轮带锁紧机构，短距离转场时不需要拆解结构，直接推动即可移位，到位后锁紧脚轮配合支撑脚完成固定，兼顾移动灵活性与作业时的结构稳定性。从安装边界尺寸来看，整套龙门的横向跨度可根据常用管道的最大长度做模块化拓展，标准单元跨度适配6米以内的常规管道段拼接，通过增加中间辅助立柱可拓展至12米以上的长管装配需求；立柱的有效高度预留了足够的作业空间，管道放置后底部距离地面的高度可满足人员在管道下方进行法兰螺栓紧固、焊缝打底作业的操作空间，不需要额外搭设作业平台。

　　结构受力层面，设计阶段针对满载工况做了挠度校核，横向梁在最大额定承载下的下挠量控制在跨度的千分之一以内，避免长管道放置后因梁体变形导致管口对接出现高低差，所有承载连接部位均采用摩擦型高强度螺栓连接，相比焊接结构更便于现场拆装与部件更换，运输时可拆解为立柱、横梁、支撑座等独立模块，单模块重量控制在人工可搬运范围内，不需要大型起重设备即可完成现场组装。在实际应用中，这套结构除了用于工业工艺管道的预制装配，还可适配市政给排水管道、暖通空调管路的车间预制环节，搭配管口组对器、自动焊接设备可组成管道预制生产线的核心承载工位，相比传统的临时支架作业模式，管道装配的同轴度合格率可提升至98%以上，单段管口的对位时间可缩短60%左右，同时减少了管道临时放置时的滚动、滑落安全隐患。设计过程中充分考虑了不同管径的适配性，V型托块采用快换式结构，更换不同夹角的托块即可适配从小口径薄壁管到大口径厚壁管的支撑需求，不需要对主体结构做改动，托块的定位槽与支撑座采用止口定位，更换后不需要重新校准位置精度。整套结构没有复杂的传动部件，日常维护仅需定期对调节丝杠、滑移导轨涂抹润滑脂即可，作业环境适应性强，无论是车间内的固定预制场，还是野外施工现场的临时作业点，都能快速搭建投入使用，结构表面做了喷塑防腐处理，可适应潮湿、多粉尘的作业环境，长期使用不会出现锈蚀卡滞的问题。
