DN20BSP接口PVC材质阻尼器结构设计

在民用给排水、化工流体输送、小型水处理设备的管路布设场景中，管路内部的流体压力波动、水锤冲击一直是影响管路密封寿命、连接件稳定性的核心问题，这款DN20规格BSP螺纹接口的PVC阻尼器，正是针对小通径管路的压力缓冲需求开发的专用管路配件。从实际工程应用的反馈来看，小通径PVC管路常应用在楼宇分户供水、实验室流体管路、小型灌溉系统、净水设备内部连接等场景，这类场景的管路公称压力普遍不高，但管路启停、阀门快速开关时产生的瞬时水锤压力往往能达到正常工作压力的3-5倍，很容易造成PVC管路粘接处开裂、螺纹接口渗漏、前端仪表传感器损坏等问题，这款阻尼器的核心作用就是通过内部的容腔结构吸收瞬时压力峰值，平缓管路内的流体脉动，降低冲击载荷对整个管路系统的影响。

从结构设计思路来看，这款阻尼器采用了直通式的外形结构，整体为轴对称回转体设计，两端采用标准BSP平行管螺纹接口，适配DN20通径的常规PVC管路连接需求，不需要额外定制转接头就能直接接入现有管路，降低现场安装的适配成本。主体材质选用PVC，一方面是因为PVC材质本身的化学稳定性较好，能够耐受常规生活用水、弱酸碱流体的腐蚀，适用场景覆盖大部分民用和轻度工业流体输送场景；另一方面PVC材质的密度低、成型工艺成熟，整体零件重量轻，安装在小管径管路上不会给管路带来额外的重载负担，不需要额外加装支撑结构就能稳定固定。阻尼器的内部容腔经过容积匹配计算，针对DN20管路常见的流量区间（0.5-2m/s流速范围）设计了合适的缓冲容积，既不会因为容腔过大造成管路流体滞留、影响流体输送效率，也不会因为容腔过小无法有效吸收峰值压力，在常规的家用供水场景下，能够将瞬时水锤压力降低60%以上，有效减少管路的振动和异响。

从安装边界和尺寸配合来看，这款阻尼器的两端螺纹严格遵循BSP管螺纹的标准公差要求，螺纹牙型角度、螺距、有效啮合长度都符合通用管件的连接标准，安装时只需要在螺纹处缠绕常规生料带就能实现可靠密封，不需要特殊的密封件或者安装工具。整体外形的最大外径控制在合理范围，不会因为加装阻尼器造成管路周边的安装空间冲突，即使是在净水设备内部这种管路排布密集的场景下，也能顺利找到安装位置。阻尼器的直通式流道设计没有过多的转角和截面突变，正常通流状态下的压力损失很小，不会对管路的正常输送流量造成明显影响，不会因为加装缓冲部件导致系统供水流量不足。

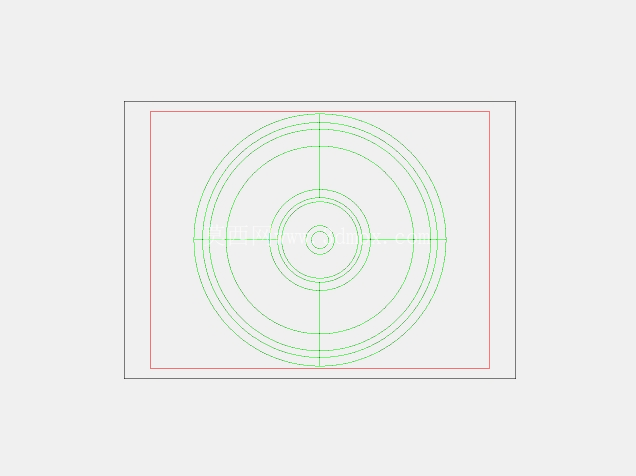

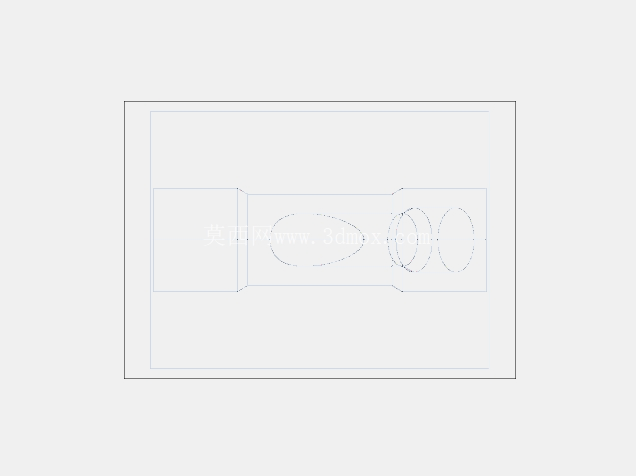

在实际选型应用中，这款阻尼器适合安装在管路的快速启闭阀门前端、水泵出口端、精密仪表的前端位置，能够针对性吸收这些位置产生的压力冲击。相比金属材质的同规格阻尼器，PVC材质的产品成本更低，绝缘性能更好，不会在流体输送过程中产生金属离子析出，更适合饮用水输送、对金属离子敏感的化学试剂输送场景。结构上没有活动的密封部件，长期使用过程中不存在运动件磨损的问题，维护成本极低，安装完成后不需要定期拆解维护，能够长期稳定发挥缓冲作用。在三维建模过程中，这款模型严格还原了螺纹的实际牙型细节、主体壁厚的均匀性设计、两端接口的同轴度要求，能够直接用于管路系统的装配干涉检查、管路布设的模拟验证，也可以作为非标管路系统设计时的标准件选型参考，帮助设计人员在方案阶段就确认阻尼器的安装空间、接口匹配性，减少后期现场安装时的适配问题。
