管道系统Y型流体除污过滤结构

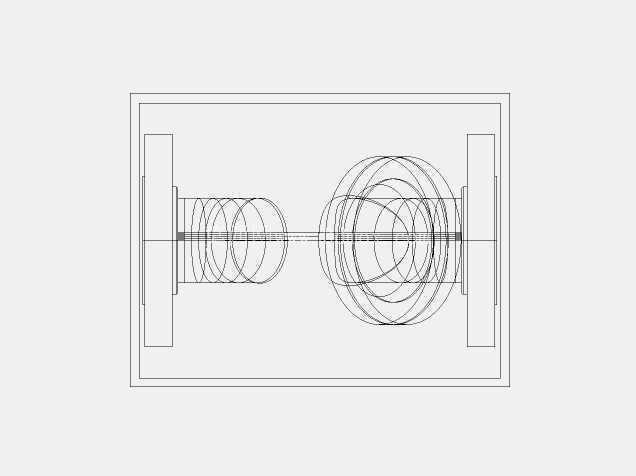

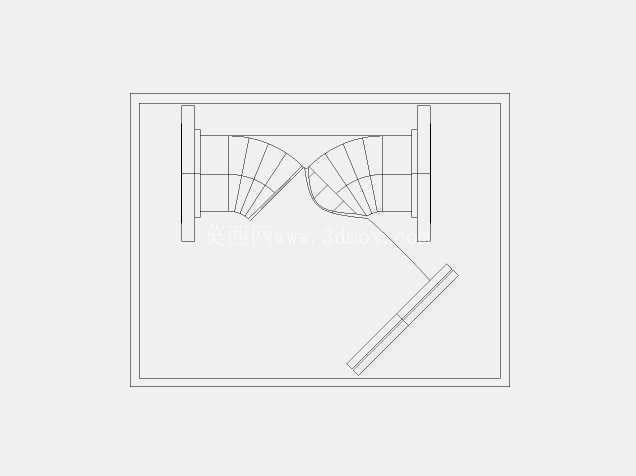

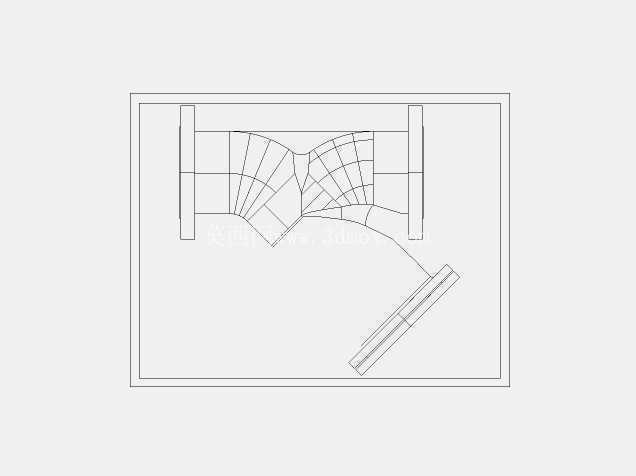

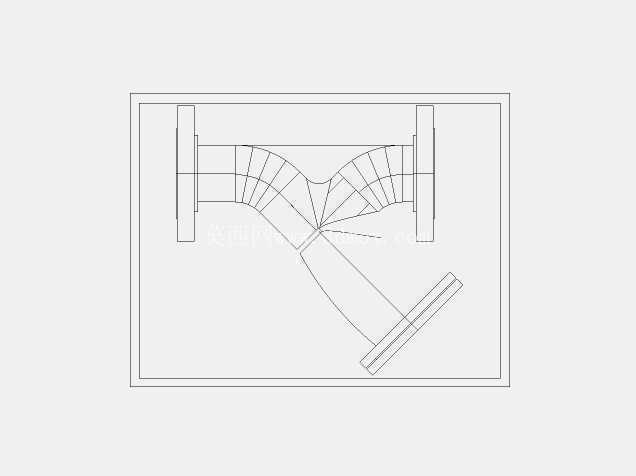

　　在工业流体输送、民用给排水、暖通空调循环水、化工介质输送等各类管路系统中，管路内残留的焊渣、金属碎屑、泥沙、密封带残段等固体杂质，极易造成后端阀门卡涩、换热设备流道堵塞、精密仪表磨损卡滞，严重时会直接导致整条管路系统停机故障，Y型过滤结构正是针对这类管路杂质拦截需求设计的直通过滤元件。从结构布局来看，该过滤部件采用Y型斜置滤筒设计，主体流道与管路轴线保持同轴直通，滤筒腔体与主管道呈固定夹角斜向布置，这种布局相比直角式过滤结构的流道阻力更小，介质在主通道内的流向转折幅度低，不会造成过大的管路压损，同时斜向布置的滤筒预留了足够的滤渣容纳空间，日常维护时无需整体拆卸管路，仅需打开斜腔端部的密封压盖即可抽出滤筒完成清污作业，大幅降低运维阶段的拆装工作量。

　　设计阶段首先要匹配管路的公称通径与压力等级，主体两端的连接法兰尺寸严格对应对应通径的管路法兰标准，法兰密封面的平面度、螺栓孔中心距公差需控制在标准允许范围内，保证安装时与上下游管路的同轴度，避免强行组对造成的密封面渗漏或额外结构应力。滤筒作为核心过滤元件，其有效过滤面积需要大于主管道通流截面积的2.5倍以上，避免杂质快速堆积造成滤筒堵塞，网孔目数根据后端设备的杂质耐受度选择，普通给排水场景选用10-20目滤网即可拦截大颗粒硬质杂质，精密仪表前端的过滤场景则需要提升至40-60目，同时滤筒需要设置可靠的轴向定位结构，避免介质高速冲刷下滤筒移位造成杂质旁通。

　　在安装边界设计上，需要充分考虑现场运维的操作空间，斜向滤筒的端部压盖外侧需要预留至少一倍滤筒长度的抽拉空间，方便运维人员无需切割管路即可完成滤网取出清理，同时压盖的压紧螺栓需要做防松处理，适配管路长期运行中的振动工况，避免螺栓松动造成介质泄漏。从流道设计细节来看，主通道与滤筒腔体的过渡位置做了圆弧导流处理，避免直角结构造成的介质紊流与局部冲刷腐蚀，介质进入主通道后，夹带的固体杂质在惯性作用下会直接冲入斜向布置的滤筒内部，被滤网拦截后留存于滤筒下端的储渣腔，经过滤的洁净介质则穿过滤网孔从主通道出口端流出，整个过滤过程不会造成介质流向的大幅折返，压损远低于同规格的T型过滤器，更适合对管路压损有严格要求的循环水系统、长距离输送管路。

　　结构强度校核阶段，需要根据管路的设计压力对主体壳体壁厚、法兰连接强度、滤筒支撑结构做受力验算，保证在1.5倍额定压力下无结构变形、无密封渗漏，滤筒的支撑骨架需要采用足够刚度的结构设计，避免介质压差过大造成滤筒压扁破损。在实际工程应用中，这类Y型过滤结构通常安装在减压阀、泄压阀、定水位阀、换热器、水泵等设备的进口端，作为前置保护元件使用，安装时需要注意介质流向与阀体上的箭头标识保持一致，斜向滤筒的朝向需要向下倾斜，保证滤渣能够依靠重力沉积在滤筒下端的储渣区域，避免滤渣被介质反复冲刷堵塞滤网网孔。针对不同的输送介质，主体材质可以匹配选择铸铁、铸钢、不锈钢等不同材料，密封件则根据介质温度、腐蚀性选择丁腈橡胶、氟橡胶、金属缠绕垫等不同材质，保证长期运行的密封可靠性。建模过程中需要重点保证各配合面的尺寸精度，尤其是滤筒与腔体的配合间隙、压盖与密封面的贴合精度，避免出现装配干涉，同时要还原滤网的网孔结构特征，方便后续做流场仿真分析时能够准确模拟过滤过程的压损变化与流场分布，为实际选型应用提供准确的结构参考。
