工业管道现场安装用双平台支撑结构

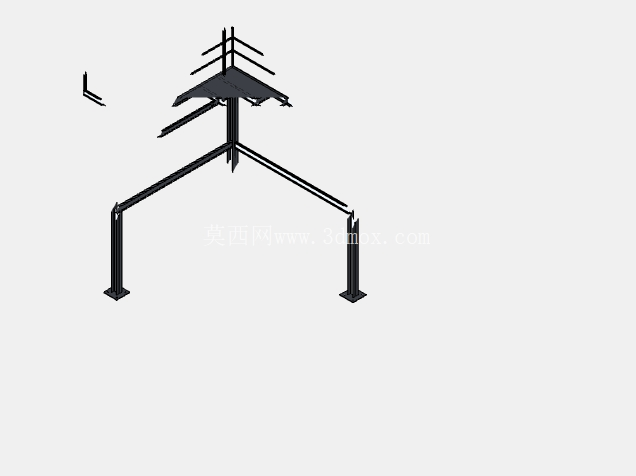

在工业厂区管线布设、化工装置管廊搭建、市政工业管网改造的现场施工场景中，管道支撑结构是保障管线运行稳定性的核心部件，本次设计的双平台式管道支撑，正是针对现场多管线并行布设、安装空间受限、后期运维需要预留操作空间的实际需求开发的专用支撑构件。不同于常规单立柱管托仅能支撑单根或小簇管线的局限，该结构采用两块方形承载平台作为核心受力单元，两平台之间通过横向连接梁形成整体受力框架，既可以分散单根管道传递的竖向载荷，也能抵消管线运行过程中因介质流动、温度形变产生的水平方向推力，避免局部应力集中导致的支撑变形或管线位移。

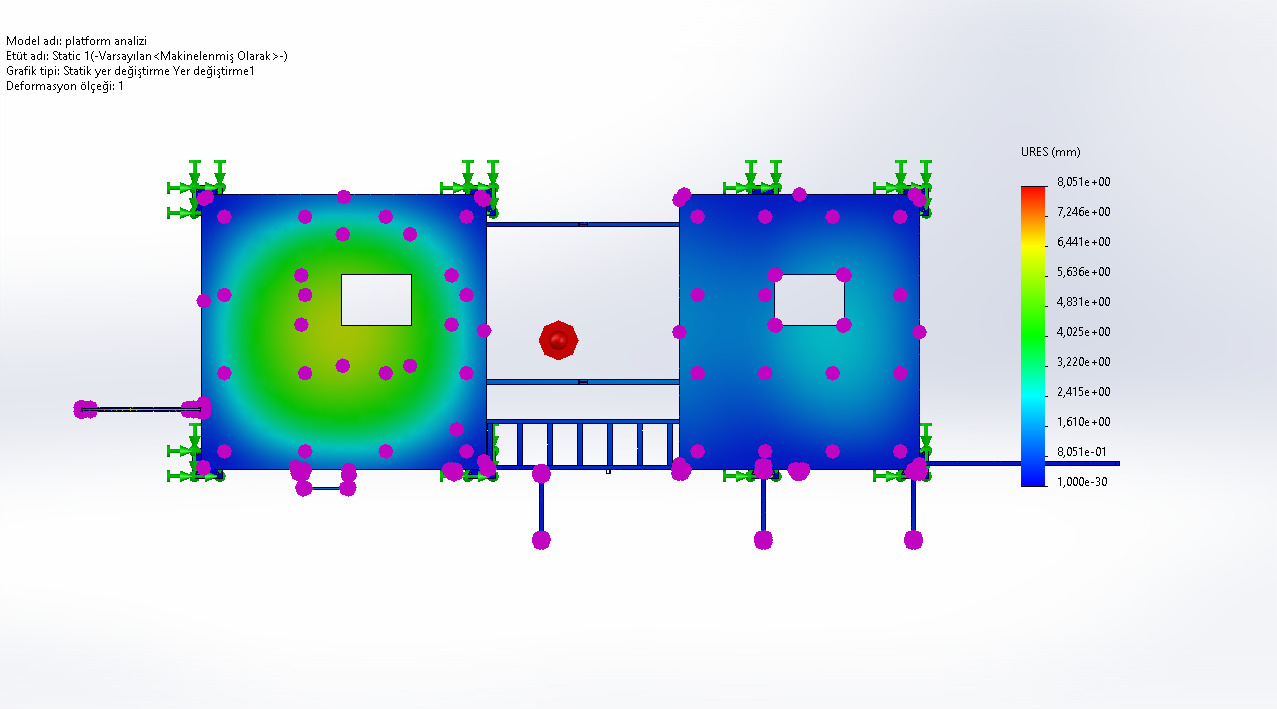

从受力设计逻辑来看，两块承载平台的板面均预留了规则排布的安装点位，这些点位对应不同管径管道的固定支座安装位置，施工人员可根据现场实际布管走向，灵活选择管卡、管托的固定位置，无需在现场对支撑平台进行二次切割开孔，大幅降低现场安装的动火作业量，也能保证支撑结构的整体受力完整性。平台边缘设置的向外延伸的固定支脚，是整个支撑结构与地面基础或下层钢结构连接的边界部位，支脚位置均做了加强筋处理，对应有限元分析中应力集中的边缘区域，通过加厚板材、增设三角肋的方式，将平台承受的竖向载荷均匀传递到基础连接点，从应力云图的分布可以看到，平台中心区域的应力水平处于较低区间，应力峰值均出现在支脚与平台连接的边角位置，设计时针对这些区域做了圆角过渡处理，避免直角焊缝带来的应力开裂风险。

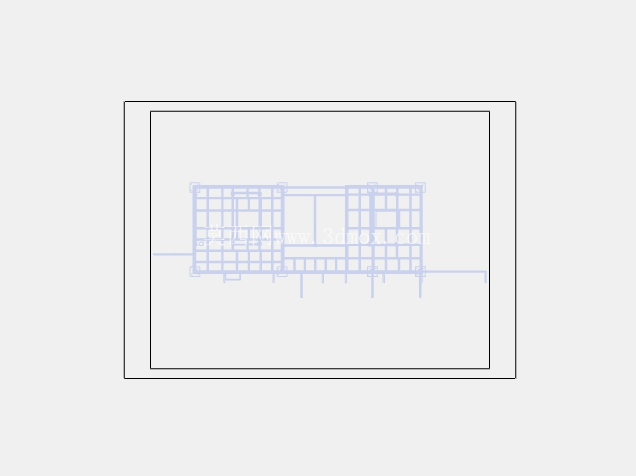

两平台之间的连接区域，除了上下两道横向主梁承担水平方向的拉压载荷外，中部还设置了格栅式踏步结构，这部分结构一方面可以作为两平台之间的运维通道，方便巡检人员查看管道运行状态、操作阀门部件，另一方面格栅结构自重较轻，不会给整体支撑框架增加过多额外载荷，同时镂空的结构不会积存雨水、杂物，适合户外露天的管线安装场景。两平台中部预留的方形镂空区域，是为大口径管道竖向穿过或者竖向阀门安装预留的操作空间，避免支撑平台遮挡管线的维护部位，也能减少管线与平台板面的接触面积，降低管线振动向支撑结构传递的效率。

在安装边界的尺寸控制上，该支撑结构的整体外轮廓尺寸适配常规工业管廊的标准柱距，支脚的安装孔位间距符合现有钢结构管架的安装基准，不需要对现有管廊的基础结构做大规模改造即可直接安装固定。平台板面的高度设置兼顾了管道的安装坡度要求，两块平台的板面处于同一水平标高，保证并行敷设的管道坡度一致，避免出现气阻、液阻的问题。支脚部位的连接孔采用长圆孔设计，允许现场安装时存在±15mm的位置调整量，抵消基础施工时的尺寸误差，降低现场安装的对位难度。

从实际使用场景的适配性来看，该支撑结构既可以用于厂区内架空工艺管道的支撑，也可以作为泵组、压缩机等动设备进出口管道的中间支撑，吸收设备运行传递到管线的振动，避免振动直接传递到管廊基础。结构整体采用模块化设计，所有构件均可在工厂预制完成，现场仅需通过螺栓拼接即可完成组装，不需要现场焊接作业，适合在防爆要求高、动火作业受限的化工生产区域内进行安装作业。板面的载荷设计覆盖了从DN50到DN300管径的常规工业管道的满载重量，同时预留了1.5倍的安全余量，即使出现管道水锤、温度形变带来的瞬时冲击载荷，支撑结构也不会出现塑性变形。连接部位的螺栓均采用防松设计，避免长期振动下螺栓松动导致的支撑失稳，所有与管道接触的部位均设置了绝缘垫片，防止不同材质管道与钢结构支撑之间形成电化学腐蚀，延长结构的整体使用寿命。
