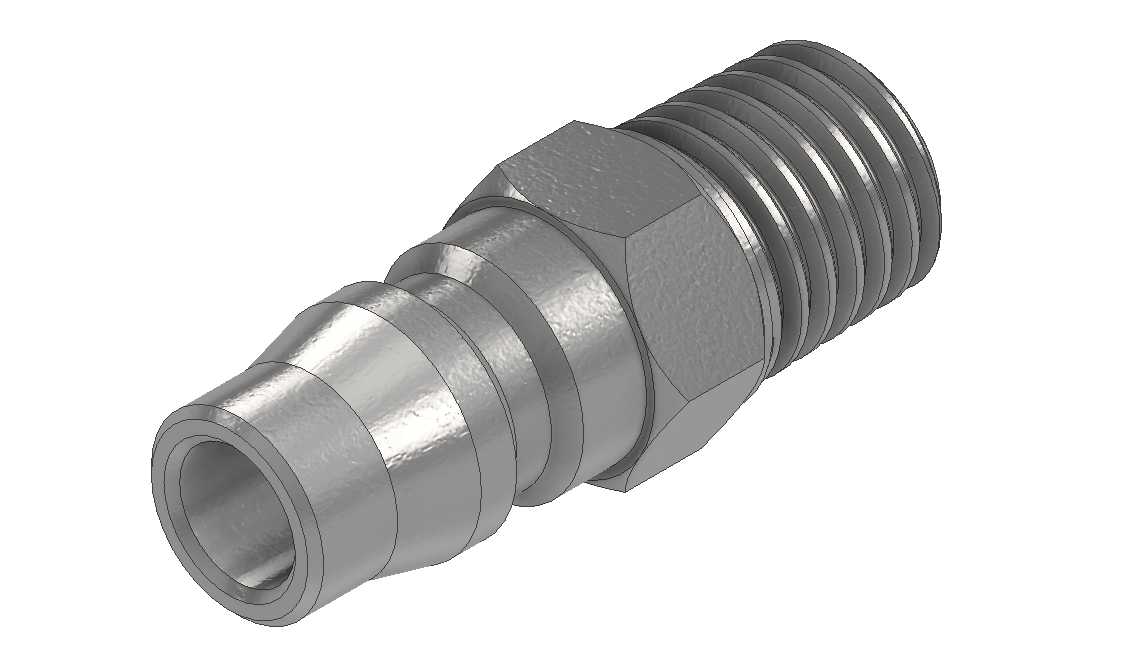

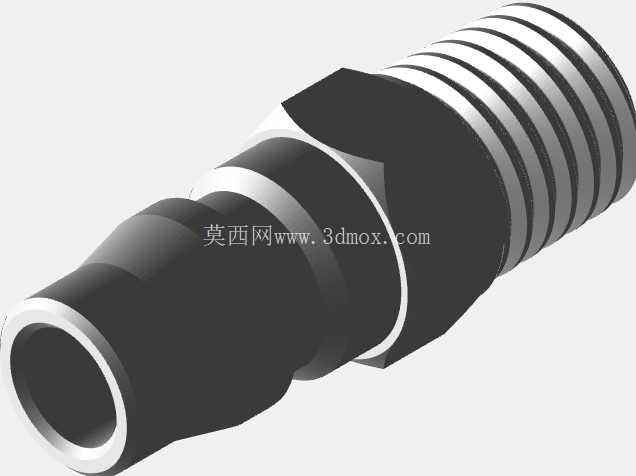

1/4英寸PT外螺纹公头气动快速接头

在气动管路、小型流体输送系统的现场布设与日常运维中，这类带1/4英寸PT外螺纹的公头快速接头是出镜率极高的基础连接件，很多一线装配钳工的工具包里都会常备几个同规格备件，毕竟它直接决定了管路断点连接的效率与密封可靠性。从实际应用场景来看，这类接头广泛覆盖车间压缩空气支路接驳、小型气动工具快换、低压冷却水循环回路、小型气动执行元件的管路对接等工况，尤其是在需要频繁拆装管路的工位，比如装配线的气动螺丝刀工位、设备检修时的临时气路连接，不用额外缠生料带反复拧动管螺纹，一插一卡就能完成连接，能大幅减少停机接驳的时间。

从功能特性上看，这个公头接头采用铸铁材质打造，相比黄铜材质的同规格接头，铸铁的抗形变能力更强，在车间现场偶尔的磕碰、踩踏场景下不容易出现螺纹变形或者接头本体开裂的问题，适配0-1MPa的常规低压气动、水路工况完全够用。接头一端为标准1/4英寸PT圆锥管螺纹，也就是日常工程里常说的55度密封圆锥管螺纹，螺纹本身带有1:16的锥度，拧紧过程中螺纹牙型会相互挤压变形形成密封，只要螺纹加工精度达标，不需要额外加密封垫就能实现可靠的静密封，避免管路输送介质出现泄漏。另一端为标准公头快插端，外轮廓做了多级环形卡槽与导向锥面，和对应的母头接头对接时，母头内部的钢珠会自动卡入公头的环形卡槽内实现轴向锁止，内部的密封圈会贴合公头的光滑圆柱面实现径向密封，对接到位后会有清晰的卡扣反馈手感，不需要额外拧紧紧固件，正常带压工作状态下不会出现意外脱开的情况。

从设计思路层面拆解这个接头的结构，就能发现每一处结构都是围绕现场使用需求做的取舍：中间的六角扳拧面尺寸刚好适配14号开口扳手，不管是从正面还是侧面都能套入扳手发力，不会因为空间狭小出现扳手卡不住的问题，六角面的棱角做了小倒角处理，避免装配时划手或者刮破相邻的气管；快插端的最前端做了15度的导入锥角，对接母头的时候不需要完全精准对中，稍微偏斜一点也能顺着锥面滑入母头内部，降低现场盲操作的对接难度；公头外表面的环形卡槽边缘做了R0.2的圆角处理，一方面是减少对接时对母头内部密封圈的刮擦，延长密封圈的使用寿命，另一方面也能避免钢珠卡入卡槽时出现应力集中，反复插拔后卡槽边缘不会出现崩裂或者磨损起毛的问题；螺纹端的尾部做了退刀槽结构，保证管螺纹可以拧到底，不会因为螺纹尾部的余留牙型导致接头拧不到位，出现密封失效的问题。

关于外形尺寸与安装边界，这个接头的总长度控制在32mm左右，六角扳拧面对边宽度14mm，螺纹端有效啮合长度为10mm，快插端的有效插入长度为12mm，安装时需要预留的最小操作空间为：径向方向距离相邻构件至少留出18mm的扳手操作空间，轴向方向在快插端一侧留出至少20mm的插拔操作距离，避免对接母头时因为空间不足插不到位。需要注意的是，这类铸铁接头不适合用在有强腐蚀性介质的管路中，也不适合超过1.2MPa的高压工况，日常使用时如果发现快插端表面出现明显的划痕或者磕碰凹坑，要及时更换，避免对接后出现泄漏或者脱开的问题。在三维建模过程中，这个接头的建模难点主要集中在PT圆锥管螺纹的参数化绘制，以及快插端环形卡槽的同轴度控制，要保证螺纹的锥度、牙型角完全符合标准，快插端的各段圆柱面同轴度控制在0.05mm以内，不然实际加工出来的接头会出现拧不进对应螺纹孔、或者插不进母头的问题。很多新手建模时容易忽略六角面与接头本体的过渡圆角，还有螺纹退刀槽的尺寸，导致加工出来的零件应力集中，在反复受力的位置出现断裂。
