黄铜异径螺纹转接补芯结构设计

在民用给排水、小型气动回路、低压液压管路、制冷设备冷媒管路以及仪器仪表气路搭建的现场，经常会遇到不同管径、不同螺纹制式的管路端口需要对接的场景，这时候异径螺纹补芯就是最常用的转接零件之一，本次设计的黄铜材质补芯，就是针对PT锥螺纹管路的异径转接需求开发的结构。从实际使用场景来看，这类补芯不需要额外加工焊接坡口，也不需要专用压接工具，只要在螺纹段缠绕合适厚度的聚四氟乙烯密封带，配合普通扳手拧入对应内螺纹端口，就能实现密封可靠的管路变径，在现场维修、小批量设备装配、实验室气路改造场景中，能大幅减少管路改制的工作量，避免因为端口不匹配更换整段管路或者更换阀件的成本。

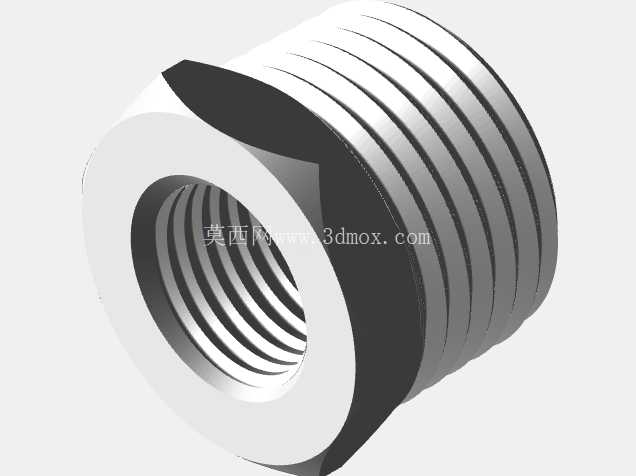

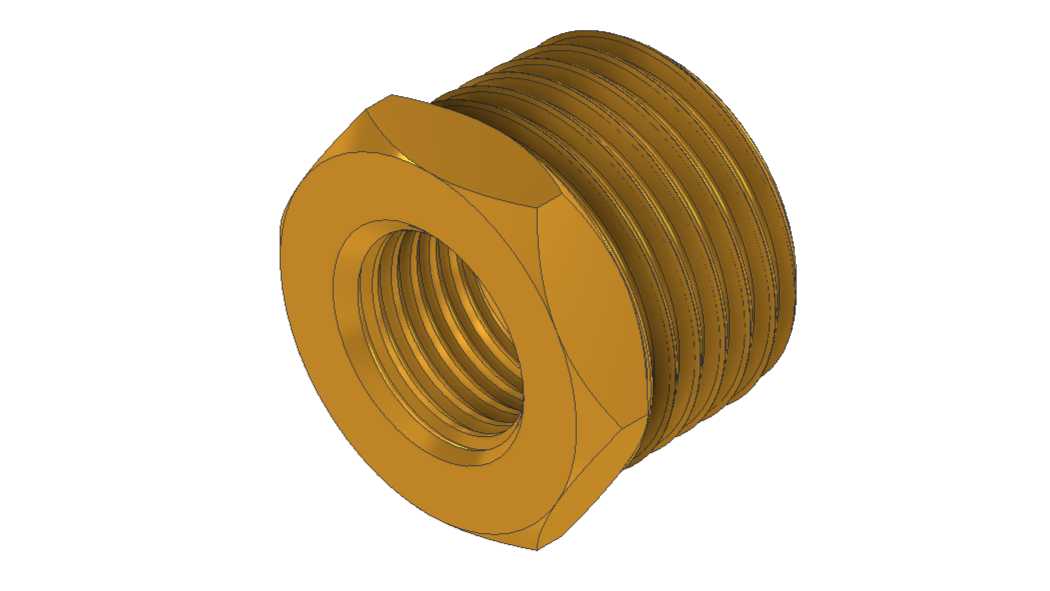

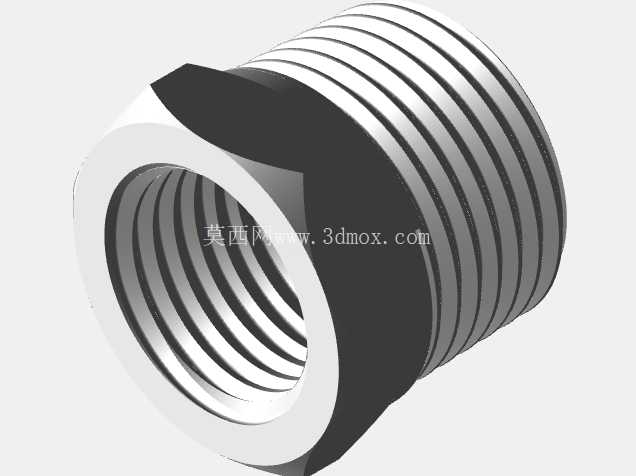

从结构设计逻辑来看，这类补芯采用外螺纹与内螺纹同轴嵌套的结构，一端加工外锥螺纹，另一端加工内锥螺纹，中间设置六角拧动台，整体采用H59黄铜棒料加工即可，黄铜材质本身的切削性能优异，普通数控车床一次装夹就能完成全部加工工序，不需要复杂的工装夹具，量产时加工效率很高。同时黄铜的耐腐蚀性能在淡水、无强腐蚀性气体、普通矿物油介质中表现稳定，不会像普通碳钢件那样在潮湿环境下短时间生锈咬死螺纹，后期维护拆卸也更方便，适合长期在低压常温管路中使用。

设计过程中首先要明确螺纹的配合公差，PT螺纹属于55度密封锥管螺纹，锥度为1:16，外螺纹的大径、中径、小径都带有锥度，拧入内螺纹后依靠螺纹牙型的变形实现密封，所以建模时需要严格按照螺纹标准生成牙型，不能用普通圆柱螺纹代替，否则实际装配时会出现密封失效、螺纹拧入深度不足的问题。本次设计覆盖了三种常用的异径规格，分别是1/4内牙转3/8外牙、1/4内牙转1/2外牙，都是现场管路改造中最常遇到的变径组合，比如小型压力表的安装端口通常是1/4内螺纹，而设备上预留的取压口可能是3/8或者1/2的外螺纹，这时候直接用这个补芯转接，不需要额外加工转接头。

外形尺寸与安装边界方面，六角拧动台的对边尺寸参考对应外螺纹规格的标准扳手空间设计，保证普通活动扳手或者对应规格的呆扳手能够顺利卡入，不会因为对边尺寸过小导致拧动时打滑，也不会因为对边尺寸过大导致相邻管路安装时出现干涉。补芯的总长度控制在合理范围内，外螺纹段的有效拧入深度满足PT螺纹的密封要求，内螺纹段的有效啮合长度也能保证对接的外螺纹接头有足够的连接强度，不会因为啮合牙数过少导致受压时螺纹脱开。建模时特意做了内外螺纹的收尾退刀结构，符合实际车削加工的工艺要求，不会出现无法加工的完整螺纹到端面的理想结构，导出的模型可以直接用于装配干涉检查、管路布局模拟，不需要二次修改工艺结构。

在实际选型使用时，需要注意这类黄铜补芯的适用压力范围，常温下适用工作压力不超过1.6MPa，介质温度范围在-20℃到120℃之间，不适合用于高压蒸汽管路、强酸碱腐蚀介质管路，在这个工况范围内，补芯的密封可靠性和使用寿命都能满足工程要求。装配时拧入力矩不能过大，因为黄铜材质的强度比钢材低，过大的拧入力矩会导致外螺纹牙型变形，甚至出现六角台开裂的问题，只要缠绕合适厚度的密封带，拧到手感阻力明显增大，再追加1/4圈左右就能达到密封要求。建模过程中对螺纹牙型做了简化处理，既保留了锥度特征和牙型轮廓用于装配检查，又避免了全细节牙型导致模型文件过大，在大型管路装配体中调用时不会占用过多的系统资源，提升装配设计的运行流畅度。
