角式法兰连接弹簧式泄压阀结构设计

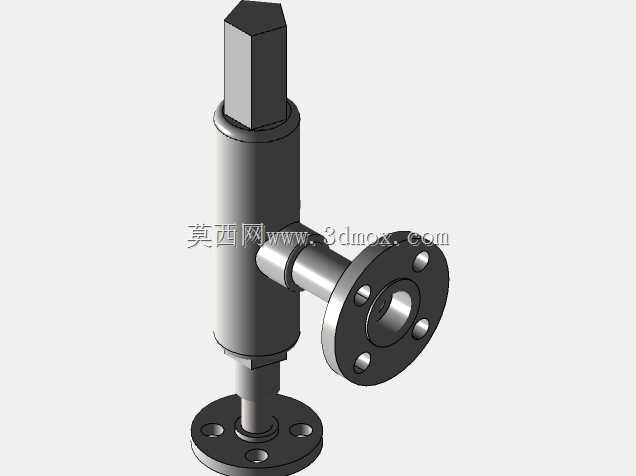

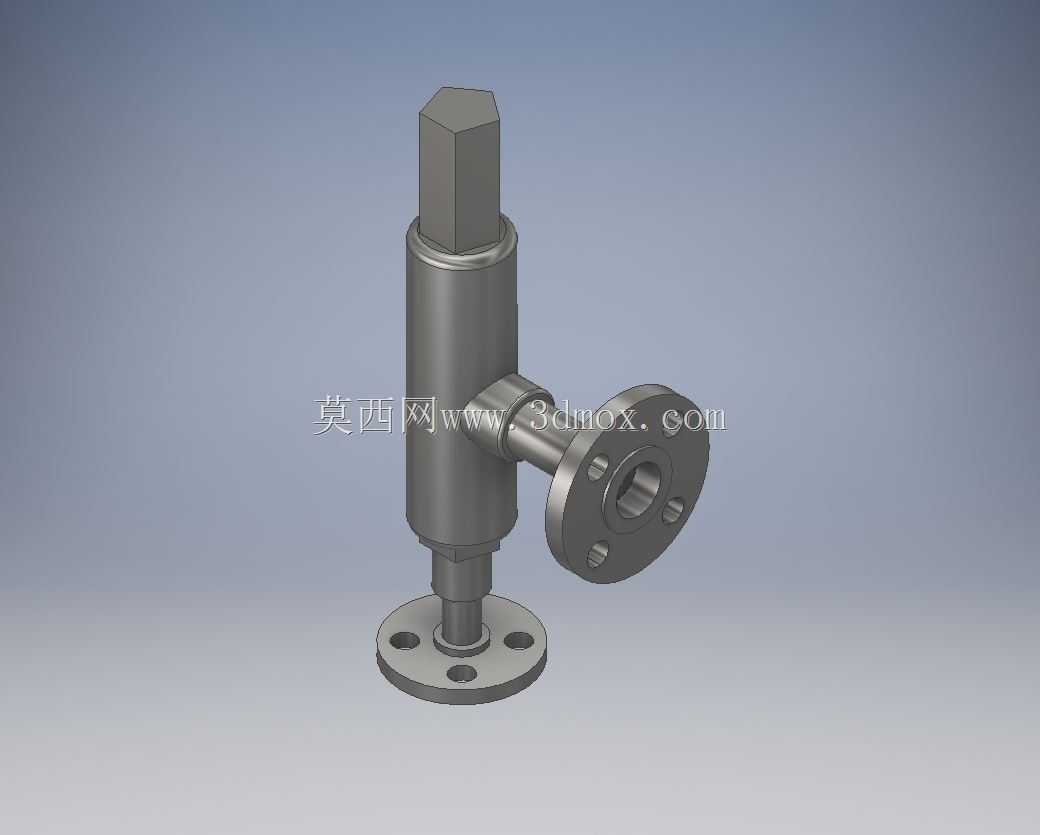

这款角式法兰连接的泄压装置，主要应用在中小口径工业流体管路的超压泄放场景，常见于化工助剂输送管线、小型蒸汽分配支路、压缩空气次级管网这类需要精准控制工作压力上限的场合，当管路内部介质压力超过设定阈值时，装置会自动开启泄放多余介质，待压力回落至安全区间后自动回座密封，避免管路、承压容器因超压出现破裂、密封失效等风险。从结构设计逻辑来看，整体采用角式流道布局，介质入口与出口呈90度垂直布置，相比直通式泄压结构更适合安装在管路转角位置，能减少管路弯头的额外配置，压缩安装空间占用。主体承压段采用圆柱形筒体结构，内部集成弹簧加载的阀芯组件，顶部的六角结构是压力调节端的防护锁紧结构，调试完成后可通过该结构锁定调节位置，避免运行过程中因介质振动、外力触碰导致设定压力偏移。进出口均采用法兰连接形式，底部入口法兰与侧部出口法兰的密封面、螺栓孔位均匹配对应压力等级的管路法兰标准，安装时无需额外加工转接件，可直接与同规格管路对接。设计过程中重点考量了安装边界的适配性，整体轴向高度控制在适配常规管廊支架的安装间距范围内，侧出口的法兰朝向可根据现场管路走向在安装时调整角度，不需要额外改动主体结构。阀芯密封面采用锥面配合形式，相比平面密封具备更好的对中自适应性，即使长期受介质冲蚀出现轻微磨损，也能在弹簧预紧力作用下保持密封性能，减少内漏概率。筒体与法兰的连接段做了圆弧过渡处理，避免直角结构带来的应力集中问题，在介质压力频繁波动的工况下，能有效降低连接部位的疲劳开裂风险。流道内壁做了等径顺滑处理，减少介质泄放过程中的流阻，避免高速介质在流道内部形成涡流引发额外振动与噪声。顶部调节段的外罩与筒体采用螺纹连接加密封圈的密封形式，可防止外部灰尘、水汽进入内部弹簧腔，避免弹簧锈蚀卡涩影响动作灵敏度。在实际选型适配时，可根据管路的工作压力、介质特性匹配对应刚度的弹簧，不需要更换主体外壳结构，就能覆盖一定区间的压力设定需求，降低备件储备的品类压力。
