DN50钢制法兰式管道波纹补偿结构

在民用建筑给排水、工业工艺管线、市政热力输送等管路布设场景里，管道受输送介质温度变化、设备运行振动、地基不均匀沉降等因素影响，会产生轴向、横向或是角向的位移，若不对这类位移做合理补偿，管路接口处会出现应力集中，轻则引发密封面渗漏，重则导致焊道撕裂、管段变形，直接影响整套管线的运行稳定性，这类带法兰连接端的钢制波纹补偿构件，就是针对DN50通径管路设计的位移补偿元件。

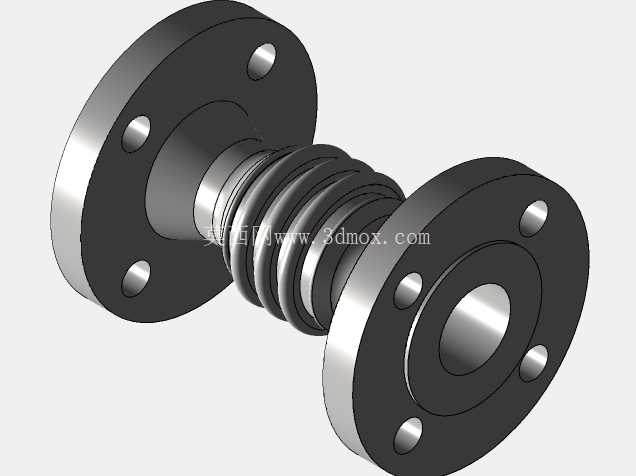

从结构设计逻辑来看，两端采用凸面带颈法兰结构，法兰盘上均匀布设4个螺栓过孔，孔位公差匹配PN16压力等级的常规法兰安装标准，安装时可直接与同通径的管路法兰、阀门法兰做配对连接，无需额外加工焊接过渡段，能大幅缩短现场施工的装配周期。中间的波纹段采用多层薄壁钢制波纹结构，波峰与波谷的圆弧过渡经过曲率优化，既保证轴向压缩、拉伸的位移补偿量，也能承受一定范围内的横向偏摆位移，避免单波变形量过大导致的波纹疲劳失效。两端法兰与中间波纹段的连接位置采用圆弧过渡焊接结构，消除直角应力集中点，在反复位移形变的工况下，焊缝位置不会出现应力开裂问题。

实际选型应用时，首先要确认管路的公称通径与该构件匹配，DN50的通径对应常规2寸钢管的内径尺寸，流通截面与管路保持一致，不会出现通径缩径导致的介质流阻增大问题。安装边界上，两端法兰的密封面需匹配管路法兰的密封形式，凸面结构可适配非金属平垫片、金属缠绕垫片等常规密封件，螺栓锁紧时需采用对角分次锁紧的方式，避免单侧受力过大导致法兰面偏斜，影响密封效果。在管路布设时，该补偿构件需设置在两个固定管架之间的合理位置，两侧需搭配导向管架，限制管路的径向偏移量，避免波纹段承受额外的扭矩或是径向过载，保证补偿位移沿着设计的轴向方向释放。

从功能特性上看，钢制材质的本体可适配常规水、蒸汽、弱腐蚀性化工介质等多种输送场景，波纹段的薄壁结构在保证形变能力的同时，自身刚度经过调校，不会在管路压力作用下出现过度鼓胀变形。不同于橡胶类补偿元件，钢制结构的耐温范围更宽，可适配从低温输水到中温蒸汽的多种工况，抗老化性能更强，在室外露天布设场景下，不会出现紫外线照射导致的材质老化开裂问题，长期运行的维护成本更低。在设备进出口的连接位置，比如水泵、换热机组的管路接口处，这类补偿构件还可以吸收设备运行产生的高频振动，阻断振动沿着管路传递，降低管路系统的共振风险，减少振动对管路支架、接口密封的损伤。

建模过程中，法兰盘的螺栓孔位置采用圆周阵列特征生成，保证孔位的位置度公差符合法兰连接的互换性要求，波纹段采用螺旋扫描加圆周阵列的方式生成单波结构后做阵列拼接，波距、波高参数参考通用波纹补偿器的设计规范，保证形变能力与刚度参数匹配实际工况需求，两端法兰与波纹段的过渡位置做了相切处理，避免建模过程中出现的锐角边，和实际加工的焊接过渡结构保持一致，方便后续做有限元应力分析时，网格划分不会出现畸形单元，应力计算结果更贴合实际受力状态。
