多级过滤家用净水处理设备结构设计

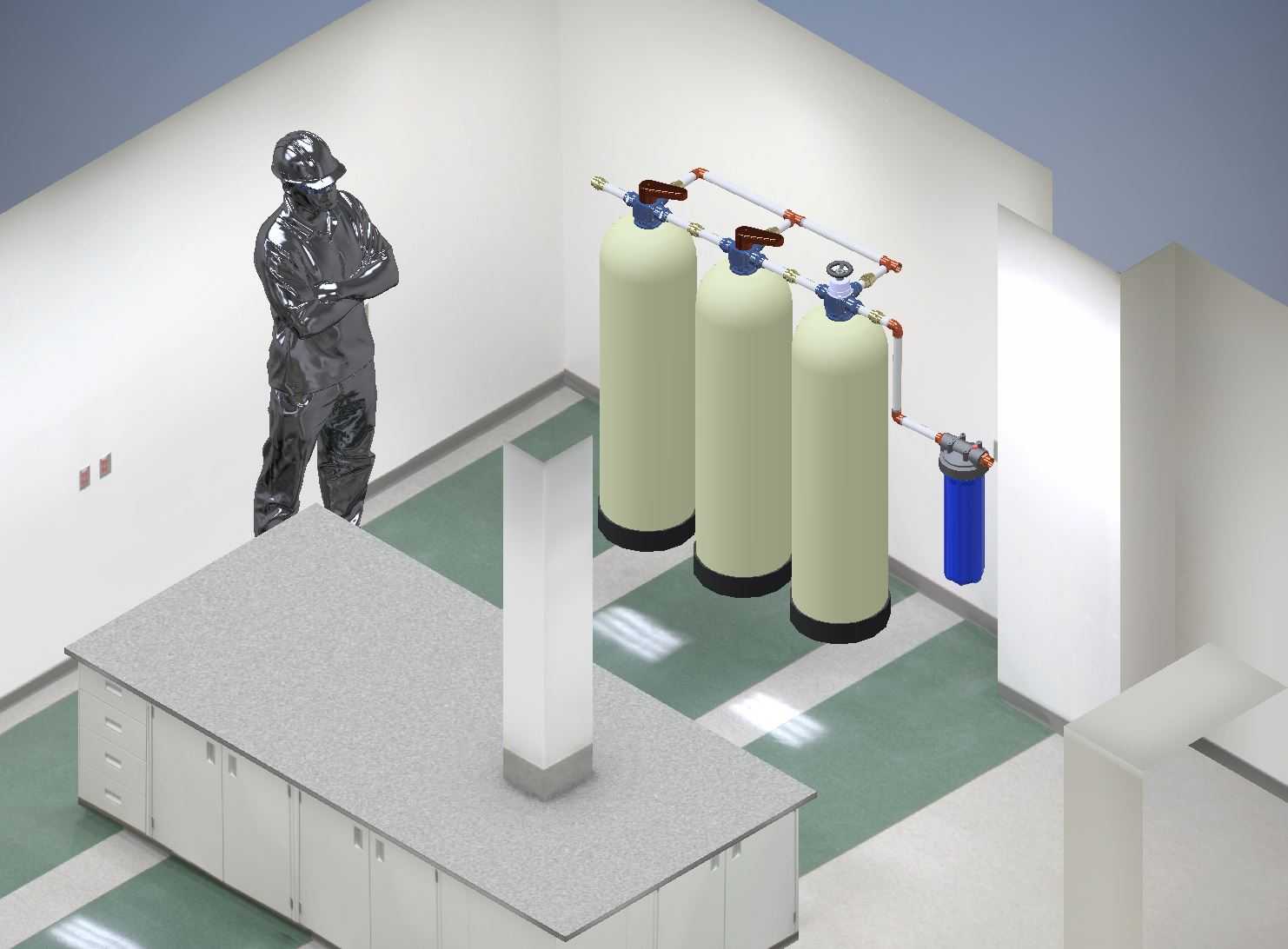

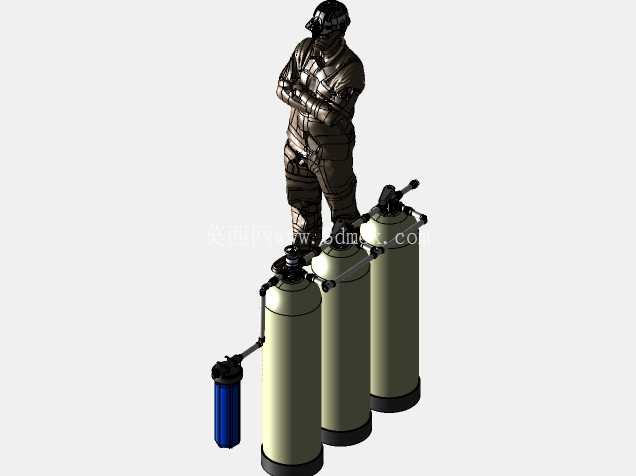

　　这套净水设备的结构设计，核心围绕家庭入户自来水的深度净化需求展开，在民用住宅厨卫空间的安装场景下，需要兼顾过滤层级的净化效果与安装维护的操作便利性，同时要适配普通家庭的供水压力工况，避免出现压损过大导致出水流量不足的问题。从整体结构布局来看，设备采用三级立式过滤罐体搭配前置预过滤滤瓶的组合形式，前置滤瓶布置在整套设备的进水端，主要承担大颗粒泥沙、铁锈、胶体等杂质的初滤拦截，避免大颗粒杂质进入后端精密过滤单元，造成滤料堵塞、缩短核心滤料的使用寿命，这个前置单元的设计采用快装式滤瓶结构，瓶身采用食品级耐压材质，接口处做了径向密封结构，在0.1-0.4MPa的常规市政供水压力下不会出现渗漏问题，更换滤瓶内的PP棉滤芯时，只需要关闭进水球阀，拧开滤瓶即可完成操作，不需要额外拆卸后端管路。

　　后端的三个立式过滤罐体采用串联式管路连接，每个罐体顶部都设置了独立的控制阀与操作手柄，可分别实现过滤、反冲洗、正冲洗的流道切换，用户在日常维护时不需要拆卸罐体，只需要扳动对应手柄即可完成滤料的反冲洗作业，冲去滤料层截留的杂质，恢复过滤能力，这种设计大幅降低了家用设备的维护门槛，不需要专业人员上门，普通用户参照操作指引即可完成日常维护。在设计思路上，三个立式罐体的直径与高度做了统一化设计，罐体底部采用圆弧封底结构搭配橡胶防滑底脚，既可以保证罐体直立放置的稳定性，也能避免罐体底部长期接触台面积水造成的材质腐蚀，罐体之间的连接管路采用硬管搭配快插接头的形式，管路走向沿罐体侧面平行布置，减少了冗余的管路弯折，尽可能降低水流经过管路时的压力损失，保证终端出水的流量满足家庭厨房用水、直饮水的使用需求。

　　从安装边界来看，整套设备的横向占用宽度控制在0.5米以内，竖向高度不超过1.2米，适合安装在厨房橱柜下方的空余空间，不需要对橱柜进行额外的改造打孔，进水口与出水口都采用标准的4分外螺纹接口，可直接对接家庭现有自来水管路与出水龙头，不需要额外定制转接头件。在功能特性上，三级罐体可根据不同的净水需求填充不同的滤料，第一级罐体可填充石英砂或者KDF滤料，去除水中的余氯、重金属离子，第二级可填充活性炭滤料，吸附水中的异色异味、有机污染物，第三级可填充超滤膜或者软化树脂，实现终端出水的直饮标准或者水质软化效果，用户可以根据所在地区的自来水水质情况灵活调整滤料填充方案，不需要改动整体的管路与罐体结构。

　　在结构强度设计上，罐体壁厚经过耐压校核，可承受最高0.6MPa的水压冲击，应对市政供水的水锤波动不会出现罐体开裂的问题，顶部控制阀的阀芯采用陶瓷密封材质，长期扳动操作也不会出现密封失效漏水的情况，每个罐体顶部都设置了排气阀，在初次通水或者反冲洗作业时，可以排出罐体内的空气，避免气阻造成的出水不畅、滤料扰动不均匀的问题。在细节设计上，前置滤瓶采用透明材质外壳，用户可以直观观察到内部滤芯的污染程度，及时判断是否需要更换滤芯，罐体之间的连接管路上设置了固定卡扣，将管路与罐体侧壁固定，避免通水时水流振动造成管路接头松动，整套设备的所有涉水部件都采用食品级接触材质，避免净水过程中出现二次污染的问题，符合家用涉水设备的安全要求。不同于商用大型净水设备的复杂结构设计，这套家用设备在保证净化效果的前提下，尽可能简化了结构组成，减少了不必要的冗余部件，既降低了生产制造成本，也降低了后期使用过程中的故障概率，适合普通家庭长期使用。
