卧式离心式渣浆泵工业输送设备结构

在矿山选矿、冶金尾矿处理、河道疏浚、煤化工重介输送这类涉及固液两相流介质的工况场景里，卧式渣浆泵是核心的流体输送单元，承担着将含有固体颗粒的浆体从低位作业点输送至分级、浓缩、脱水或者堆存环节的任务，这类工况对泵体的过流件耐磨性能、轴系运行稳定性、安装适配性都有极高的要求，普通清水离心泵完全无法适配这类高磨蚀性介质的输送需求。

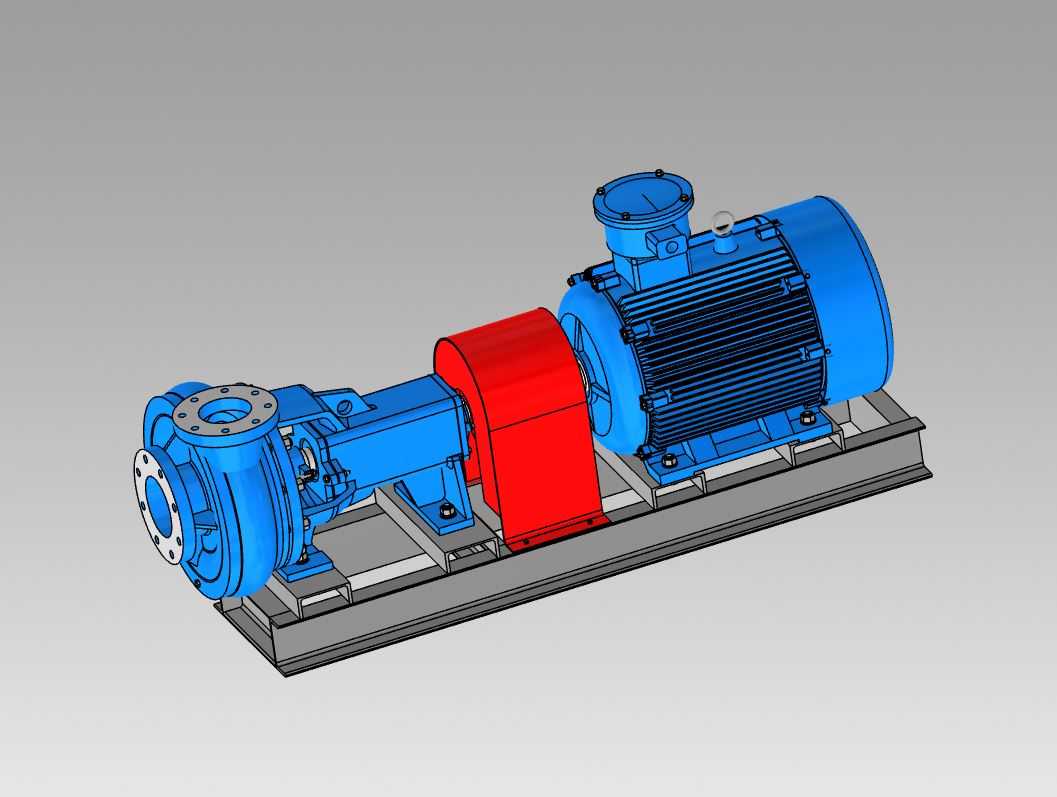

从结构设计逻辑来看，这款卧式渣浆泵采用经典的卧式单级单吸悬臂式结构布局，动力端与过流端通过联轴器护罩分隔，配套的三相异步电机通过弹性联轴器直接驱动泵轴转动，相比皮带传动的结构，直联传动的传动效率更高，轴向空间占用更紧凑，适合安装空间受限的工业厂房内布设。泵体部分采用双泵壳结构设计，外层为高强度铸铁材质的承压泵壳，承担整体结构支撑与介质压力承载的作用，内层过流件包括叶轮、护套、护板均采用高铬耐磨合金材质，能够耐受浆体中硬质固体颗粒的持续冲刷磨损，过流件磨损后可单独拆卸更换，大幅降低设备全生命周期的维护成本。

过流端的进出口采用法兰连接形式，进口为轴向水平吸入布局，出口为垂直向上布设，这种进出口布局能够有效降低浆体在泵腔内部的流动阻力，同时避免大颗粒介质在进口处发生沉积堵塞。叶轮采用闭式大流道设计，叶片数经过流场仿真优化，在保证输送效率的同时，能够允许通过最大粒径不超过流道尺寸1/3的固体颗粒，减少大颗粒卡滞叶轮的故障概率。轴封部分可根据现场工况需求选择填料密封或者机械密封形式，填料密封结构简单、维护成本低，适合输送磨蚀性较强、允许少量滴漏的工况；机械密封泄漏量小，适合对现场环境整洁度要求较高、输送介质不允许外溢的场景。

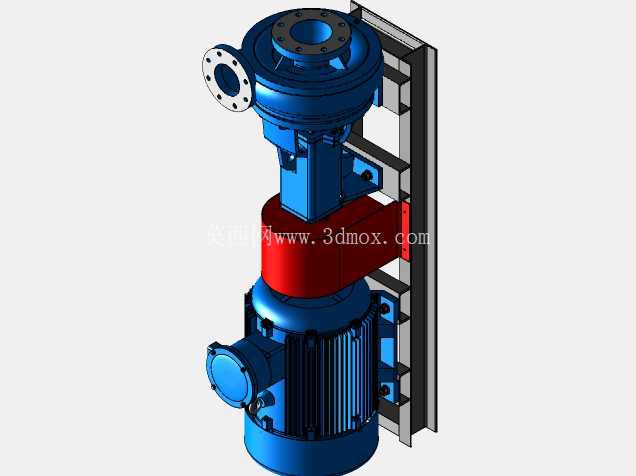

安装边界层面，整套设备通过共用的型钢焊接底座承载，电机与泵体均通过地脚螺栓固定在同一底座上，出厂前已经完成同轴度预校准，现场安装时仅需要将底座整体固定在混凝土基础上，连接进出口管路与供电线路即可投入使用，大幅减少现场安装调试的工作量。底座的型钢采用加厚槽钢焊接而成，具备足够的结构刚性，能够承受泵组运行时产生的振动载荷，避免长期运行后基础变形导致轴系不对中、轴承过热、密封件过早损坏等问题。泵轴与电机轴的同轴度公差控制在0.1mm以内，联轴器处设置可拆卸的红色安全护罩，完全覆盖联轴器的旋转部件，避免现场运维过程中发生机械伤害风险，符合工业设备的安全防护规范要求。

从实际运行特性来看，这款泵适配密度不超过1500kg/m³的固液混合浆体输送，额定工况下的流量、扬程参数能够覆盖大部分中小规模选矿生产线、尾矿输送系统、污水处理厂污泥输送环节的需求，运行时的轴向力通过叶轮背叶片与推力轴承共同平衡，轴承组件采用稀油润滑方式，配备恒位油杯保证轴承腔油位稳定，轴承体外壁设置散热筋结构，能够将运行过程中轴承产生的热量及时散发，保证轴承长期运行温度控制在合理区间，延长轴承的使用寿命。在现场管路布设时，需要在进口管路设置支撑结构，避免管路重量直接作用在泵体法兰上导致泵壳变形，出口管路需要设置闸阀与止回阀，闸阀用于调节泵的运行工况点，止回阀用于避免停机时浆体倒流导致叶轮反转，损坏泵内零部件。

针对不同的工况磨损情况，过流件可以根据输送介质的颗粒硬度、浓度调整材质配比，比如在输送强磨蚀性的尾矿浆时，可以选用硬度更高的Cr30高铬合金材质，在输送有一定腐蚀性的化工浆体时，可以在过流件表面增加耐磨防腐涂层，进一步提升设备的适用范围。泵的拆卸维护设计充分考虑了现场运维的便利性，拆卸联轴器护罩、松开泵壳与泵架的连接螺栓后，即可将整个过流端部件从轴系上拆下，不需要拆卸进出口管路与电机，大幅缩短故障维修的停机时间，对于连续生产要求较高的工业场景来说，这种快拆结构能够有效降低设备故障对生产节奏的影响。
