PVC管材切割破碎一体化处理设备结构

在塑料回收加工、管材生产边角料处理的现场场景中，这类集成切割与破碎功能的设备，主要针对PVC类硬质塑料管材的定长裁切与废料碎化需求设计，区别于单一功能的切割机或破碎机，它将两道工序整合在同一机架台面上，省去了工序间物料转运的环节，适配中小型塑料加工厂、管材经销商门店的现场处理需求，处理后的碎料可直接送入挤出工序回收再利用，减少物料堆积占用的场地空间。

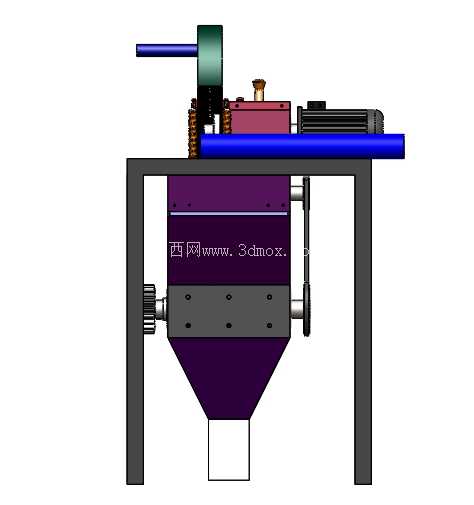

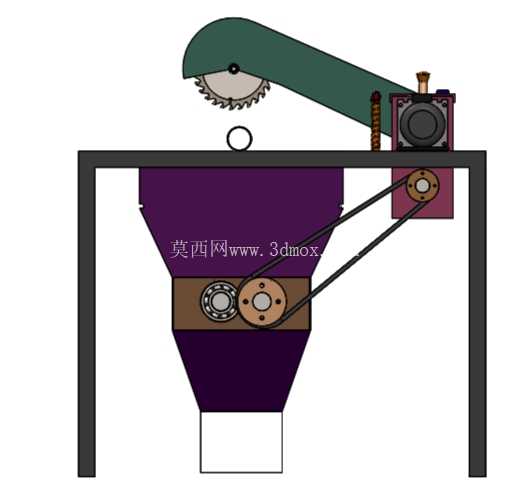

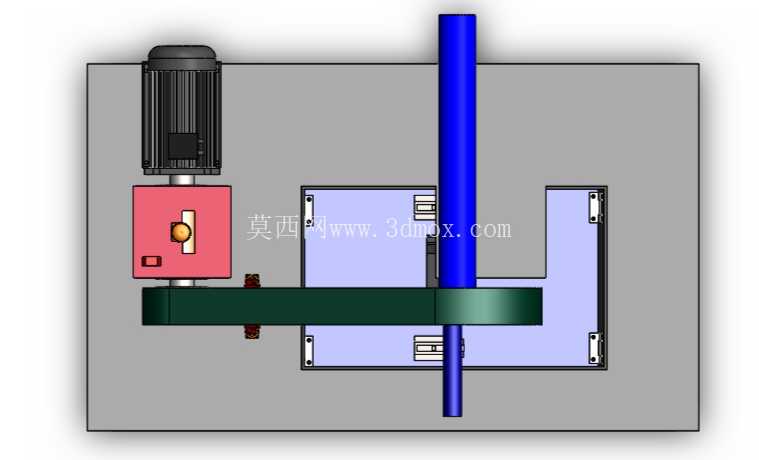

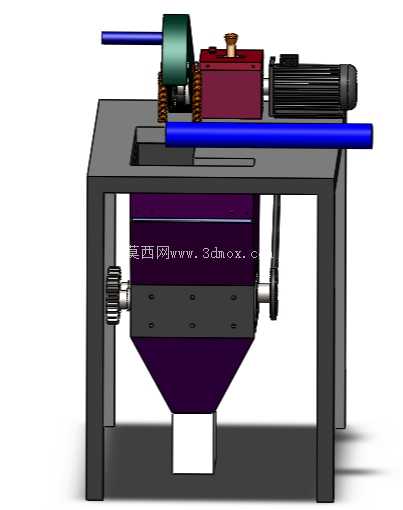

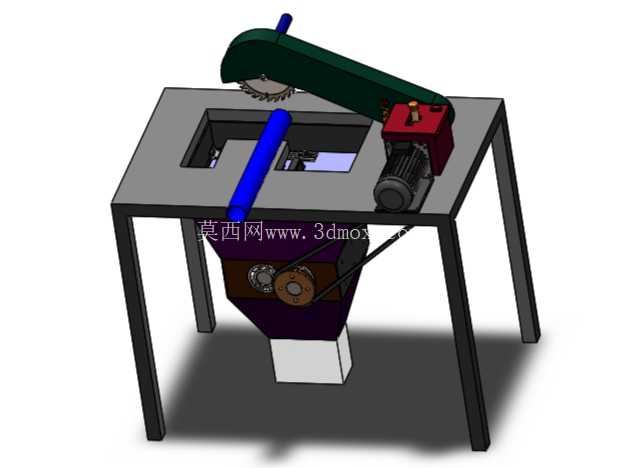

设备整体采用方管焊接机架作为承载主体，台面为钢板焊接加工的平整工作台面，切割工位布置在台面上部区域，采用带防护罩的圆盘锯片作为切割执行件，锯片由电机通过皮带传动驱动，传动部位设置全封闭护罩，避免切割过程中碎屑飞溅造成安全隐患，切割工位配套管材定位夹具，可适配不同直径的PVC管材装夹，装夹后手动推进即可完成定长切割，切割产生的短料直接落入台面中部的落料口，进入下方的破碎腔。

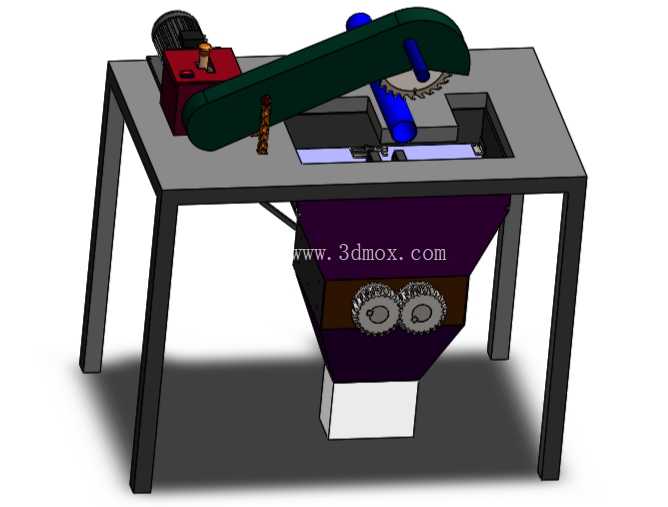

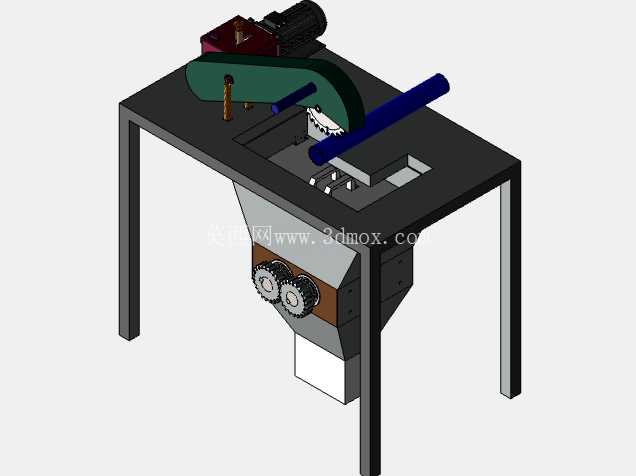

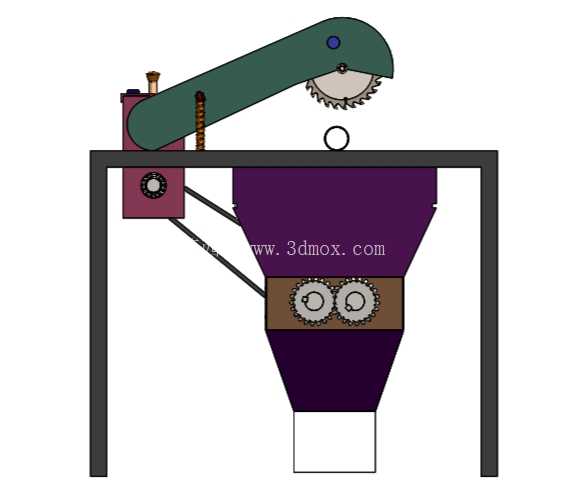

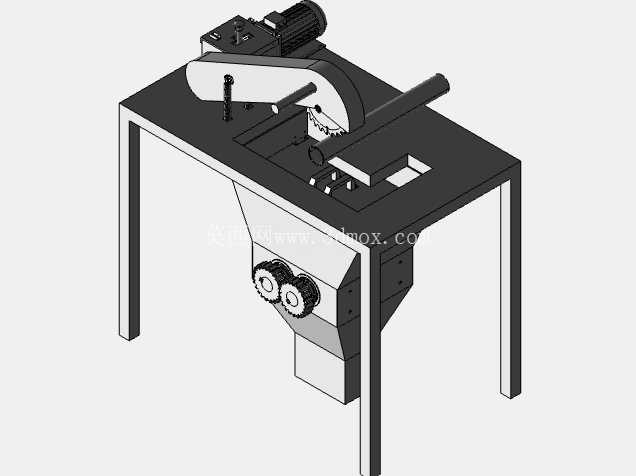

破碎腔采用双辊对啮式破碎结构，两个平行布置的破碎辊表面加工有交错的破碎齿，辊轴两端通过带座轴承固定在破碎腔侧壁，由独立的驱动单元提供动力，双辊相对转动时，落入腔体内的PVC短管会被齿牙咬合、挤压、剪切，最终破碎为粒径均匀的塑料碎块，碎块顺着破碎腔下方的锥形导料槽下落，可直接对接收纳容器或输送管道，完成整个处理流程。

从结构设计逻辑来看，这类设备的布局优先考虑操作便利性与安全防护，切割操作位设置在机架正面，操作人员站立位置与锯片之间预留足够的安全操作距离，皮带传动护罩同时兼具挡屑功能，避免切割产生的高温碎屑飞溅到操作人员身上；破碎腔整体封闭在机架中部空间，仅保留上部落料口与下部出料口，减少破碎过程中碎料飞溅与粉尘外溢，双辊破碎的结构相比单辊锤式破碎，针对硬质PVC管材的破碎效率更高，不易出现卡料问题，破碎后的料粒粒径更均匀，更适配后续的回收挤出工序。

安装边界方面，设备整体为立式台架结构，底部四个支脚为方管下料的平直支撑端，安装时只需保证地面平整，无需额外浇筑基础，设备外接电源即可投入使用，台面操作高度适配成年人站立操作的舒适高度，无需额外配置操作平台；设备两侧预留维护空间，用于锯片更换、皮带张紧调整、破碎辊磨损检修等日常维护作业，上部切割单元的护罩可快速拆卸，方便锯片磨损后的更换操作，破碎腔侧壁设置可开启的检修门，当出现卡料情况时可打开检修门清理腔体积料，日常维护无需完全拆解设备，降低运维难度。

功能细节上，切割工位的夹具采用可调式结构，通过手拧螺栓即可调整夹持范围，适配常见口径的PVC给排水管、穿线管的装夹定位，切割时管材不会出现窜动，保证切口平整；破碎辊的齿形经过针对性设计，齿牙的切入角度适配硬质PVC的材料特性，既能有效咬合管材完成破碎，又不会因为齿形过尖造成过度磨损，延长易损件的使用寿命；落料口的尺寸匹配切割工位的最大下料长度，避免切割后的短管卡在落料口位置，导料槽的倾斜角度大于PVC碎料的自然休止角，保证碎料能够依靠自重顺利滑落，不会在槽内堆积堵塞。

在实际应用场景中，这类设备既可以用于PVC管材生产环节的不合格品、定长裁切边角料的现场破碎回收，也可以用于废旧PVC管材回收站点的初步破碎处理，相比分体式的切割加破碎生产线，它的占地面积更小，设备投入成本更低，操作门槛更低，无需专业操作人员经过长时间培训即可上手使用，适配小批量、多批次的管材处理需求，设备运行过程中，切割与破碎工序可连续作业，操作人员完成管材切割后即可直接装夹下一根管材，破碎过程无需额外人工干预，单人即可完成整个操作流程，有效提升小场景下的管材处理效率。
