对夹式蝶阀结构三维设计装配体

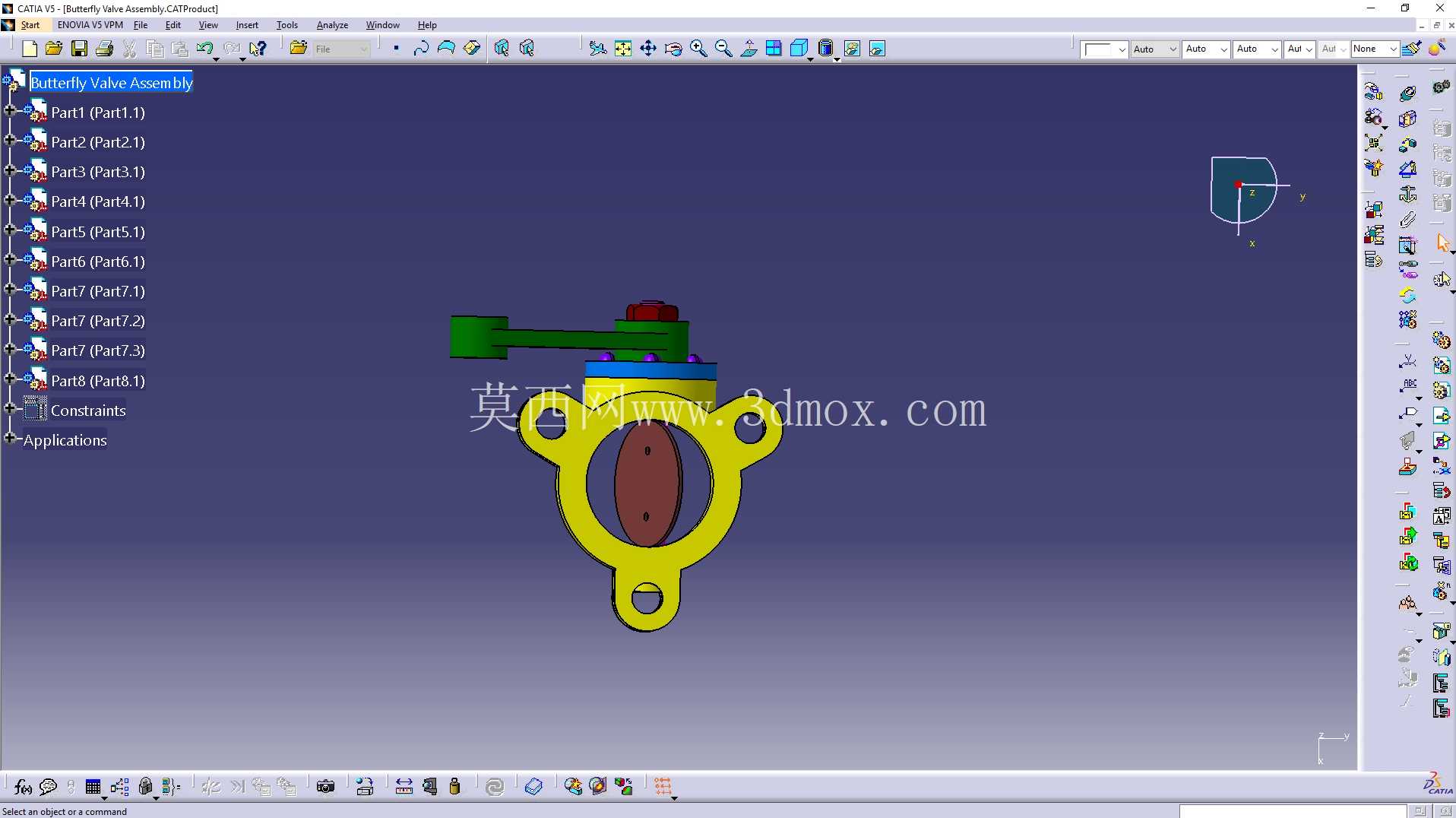

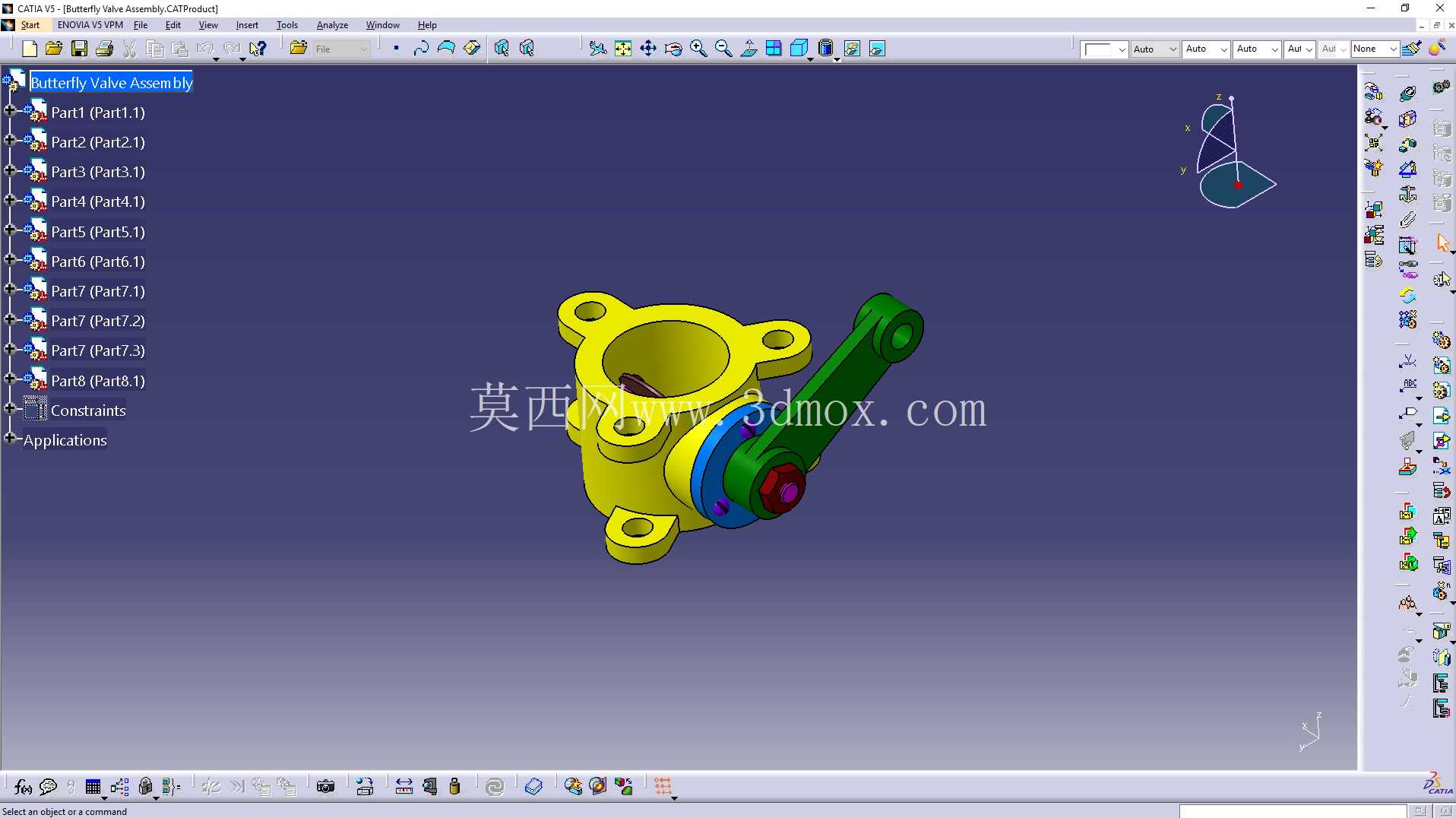

在市政给排水、化工流体输送、暖通空调循环水、轻工制程管路等场景里，蝶阀是占比极高的截断与调节类管路部件，相比同通径的闸阀、截止阀，它结构长度更短，安装占用空间更小，启闭扭矩低，适配大口径管路的低成本控制需求，尤其适合安装空间局促、需要快速启闭的管段。这款对夹式蝶阀的三维装配模型，完整还原了产品的全部组成零件，从阀板密封副、阀体承托结构、阀杆传动组件到手柄驱动端，每一个配合面的公差预留、装配关系都做了对应还原，能直接用于管路排布的干涉校验、新入行结构工程师的蝶阀结构学习参考，也可作为同类型产品改型设计的基础参照。

从实际使用的功能逻辑来看，这款蝶阀依靠手柄带动阀杆旋转，进而驱动中间的圆盘形阀板做0-90度回转，当阀板平面与管路轴线平行时阀门处于全开状态，流体沿阀板两侧流过，流阻系数远低于同通径截止阀，压损小，适合大流量输送场景；当阀板平面与管路轴线垂直时，阀板外圈的密封面贴合阀体的密封座，实现管路截断，可根据旋转角度的不同实现不同开度的流量调节，适配需要动态调整流量的制程管路。设计时优先考虑了对夹安装的适配性，阀体两端的带孔耳座直接匹配对应通径管路法兰的螺栓孔距，安装时不需要额外的配对法兰转接，直接将阀体夹在两端管路法兰之间，穿入螺栓紧固即可完成安装，相比法兰式蝶阀能节省两片法兰的材料成本与安装空间，在中小通径的低压管路中应用极为广泛。

从结构设计的细节来看，阀杆与阀板的连接采用了扁位传动结构，避免长期启闭过程中阀杆与阀板出现相对转动导致的开关角度偏差，阀杆穿出阀体的位置设置了多层密封结构，防止管路内的流体沿阀杆间隙外漏，同时预留了填料更换的空间，在设备长期运行出现密封磨损时，不需要将整个阀门从管路上拆下，即可在线补充或更换密封填料，降低运维成本。手柄的长度经过扭矩匹配设计，在额定工作压力下，操作人员不需要额外加力杆即可手动完成启闭操作，手柄上设置了档位定位结构，可将阀板锁定在常用的几个开度位置，避免管路流体冲击导致阀板自行转动改变开度。阀板的流线型圆弧设计，一方面降低了全开状态下的流体阻力，减少管路输送过程中的压损与能耗，另一方面让阀板在启闭过程中受力更均匀，减少流体紊流对阀板的冲刷，延长密封件的使用寿命。

从安装边界的尺寸来看，这款蝶阀的结构长度严格遵循对应通径对夹蝶阀的行业通用尺寸，两端耳座的螺栓孔中心距、孔径都匹配常用的PN10、PN16压力等级法兰标准，在做管路三维排布设计时，直接调用该模型即可准确预留安装空间，不需要额外核对安装尺寸，能有效避免现场安装时出现螺栓孔不对中、阀门与周边管路支架干涉的问题。模型中所有零件的配合间隙都按照实际生产的公差要求做了预留，比如阀杆与阀体衬套的间隙、阀板与密封座的过盈量、手柄与阀杆的配合公差，都符合实际加工装配的工艺要求，不是无间隙的理想化建模，不管是用于装配工艺模拟，还是用于工程出图的基础参考，都具备实际的工程价值。很多新手工程师在做蝶阀选型或建模时，容易忽略阀杆密封段的结构细节、耳座的厚度强度要求，以及全开状态下阀板的回转半径，导致实际安装后阀板转动时碰擦管壁，或者耳座强度不足在螺栓紧固时出现开裂，这个完整的装配模型把这些容易出错的细节都做了准确还原，能帮助设计人员快速掌握对夹式蝶阀的结构要点，减少设计过程中的低级错误。在流体管路系统设计中，阀门的安装空间预留一直是管路排布的重点难点，尤其是改造项目中，原有管路的安装空间有限，准确的阀门三维模型能帮助设计人员提前校验空间可行性，避免到货后无法安装的问题，这款蝶阀模型的所有外形尺寸、运动包络都做了准确还原，转动手柄时阀板的整个运动行程都不会超出阀体的最大外轮廓边界，适配狭窄空间内的安装需求。
