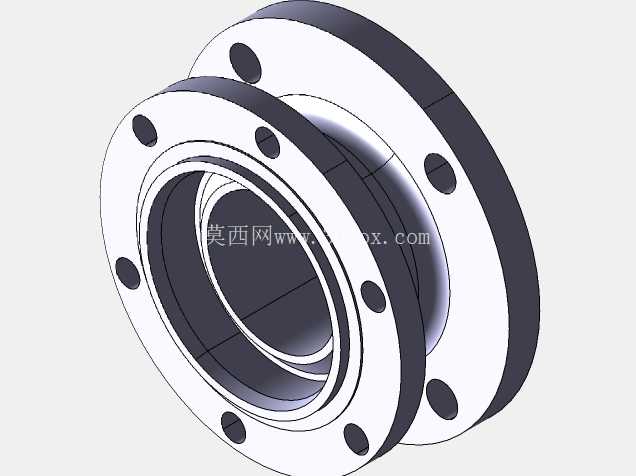

3英寸150磅级浮动球阀配套法兰尾管结构

　　在石油化工、市政给排水、燃气输送等工业管路系统中，浮动球阀作为截断类流体控制设备的核心选型之一，其配套连接部件的结构合理性直接决定整套管路的密封可靠性与运行寿命，本次涉及的法兰式尾管，正是3英寸公称通径、150磅压力等级浮动球阀的端部配套连接构件，承担着球阀本体与上游/下游工艺管道的对接过渡功能。从实际工程应用场景来看，这类尾管通常安装在浮动球阀的介质流出端，一方面通过法兰结构实现与管道端带颈平焊法兰或对焊法兰的刚性连接，另一方面其尾段的筒状结构可对球阀出口的介质流态进行整流，避免球阀节流后产生的紊流直接冲刷管道焊缝，降低管路振动与局部冲蚀风险。在功能特性层面，该尾管采用双法兰叠合的结构设计，靠近球阀侧的法兰端面与球阀中法兰的密封面尺寸完全匹配，均布的螺栓孔位置度公差控制在±0.15mm范围内，可保证与球阀装配时螺栓无卡滞、密封垫片受压均匀；外侧连接管道的法兰严格遵循ASME B16.5 150磅级法兰尺寸规范，螺栓孔中心圆直径、法兰厚度、密封面凸台高度均符合标准要求，无需额外加工即可直接与同压力等级的工业管道法兰对接。

　　从设计思路上看，建模阶段优先保证了安装边界的尺寸准确性：法兰端的密封面粗糙度模拟值达到Ra3.2，满足非金属垫片或金属缠绕垫片的密封要求；尾管的内孔直径与3英寸球阀的通流直径保持一致，无缩径结构，可避免管路系统产生额外的压力损失；法兰盘上的螺栓孔采用通孔设计，孔壁与螺栓杆的间隙控制在1.5-2mm，既满足现场安装时的对位调整需求，又不会因间隙过大导致密封面偏压。在结构细节处理上，尾管筒体与法兰连接的位置设置了R3的铸造圆角，避免应力集中导致的承压失效，所有锐角边均做了0.5mm的倒角处理，既符合机械加工的工艺要求，也能避免安装时划伤施工人员、损坏密封垫片。

　　实际选型应用中，这类尾管的材质通常根据输送介质特性匹配，清水、常温油品工况可采用WCB碳钢铸造，腐蚀性介质工况则可替换为CF8M不锈钢材质，三维建模过程中已预留了材质替换的参数化接口，调整材质密度参数即可快速完成不同工况下的重量核算与应力校核。对于管路设计人员而言，该结构模型可直接导入管路装配体中，用于核对球阀安装的轴向尺寸预留、螺栓操作空间是否满足现场施工要求，避免出现管路排布完成后阀门安装空间不足、螺栓无法紧固的问题；对于加工制造端，模型的尺寸链完全闭环，法兰厚度、筒体长度、密封面凸台尺寸的公差标注符合机械加工图纸的规范要求，可直接作为工艺编制的参考依据，减少二维图纸转三维过程中的尺寸偏差。

　　在现场安装环节，该尾管与球阀装配时需在两个法兰密封面之间放置适配的密封垫片，螺栓紧固需遵循对角分次拧紧的工艺要求，保证垫片受力均匀，尾管与管道侧法兰对接时，需保证两侧法兰的同轴度偏差不超过法兰外径的1/1000，避免管路附加应力传递到球阀本体，导致球阀阀座变形出现内漏。从长期运行的角度看，该尾管的直筒段长度设计为1.5倍公称通径，可使球阀出口的紊流在直筒段内充分发展，降低介质对下游管道弯头、变径等部位的冲蚀速率，延长整套管路系统的维护周期。建模过程中对法兰螺栓孔的位置、密封面的尺寸均做了参数化关联，若后续需要适配其他压力等级或通径的球阀，只需调整对应参数即可快速生成新的结构模型，大幅提升同系列部件的设计效率。
