手动杠杆式蝶阀流体控制结构设计

项目分类:阀门 发布时间:2026-01-12 ID:1115264
  • 手动杠杆式蝶阀流体控制结构设计
  • 手动杠杆式蝶阀流体控制结构设计
  • 手动杠杆式蝶阀流体控制结构设计
  • 手动杠杆式蝶阀流体控制结构设计

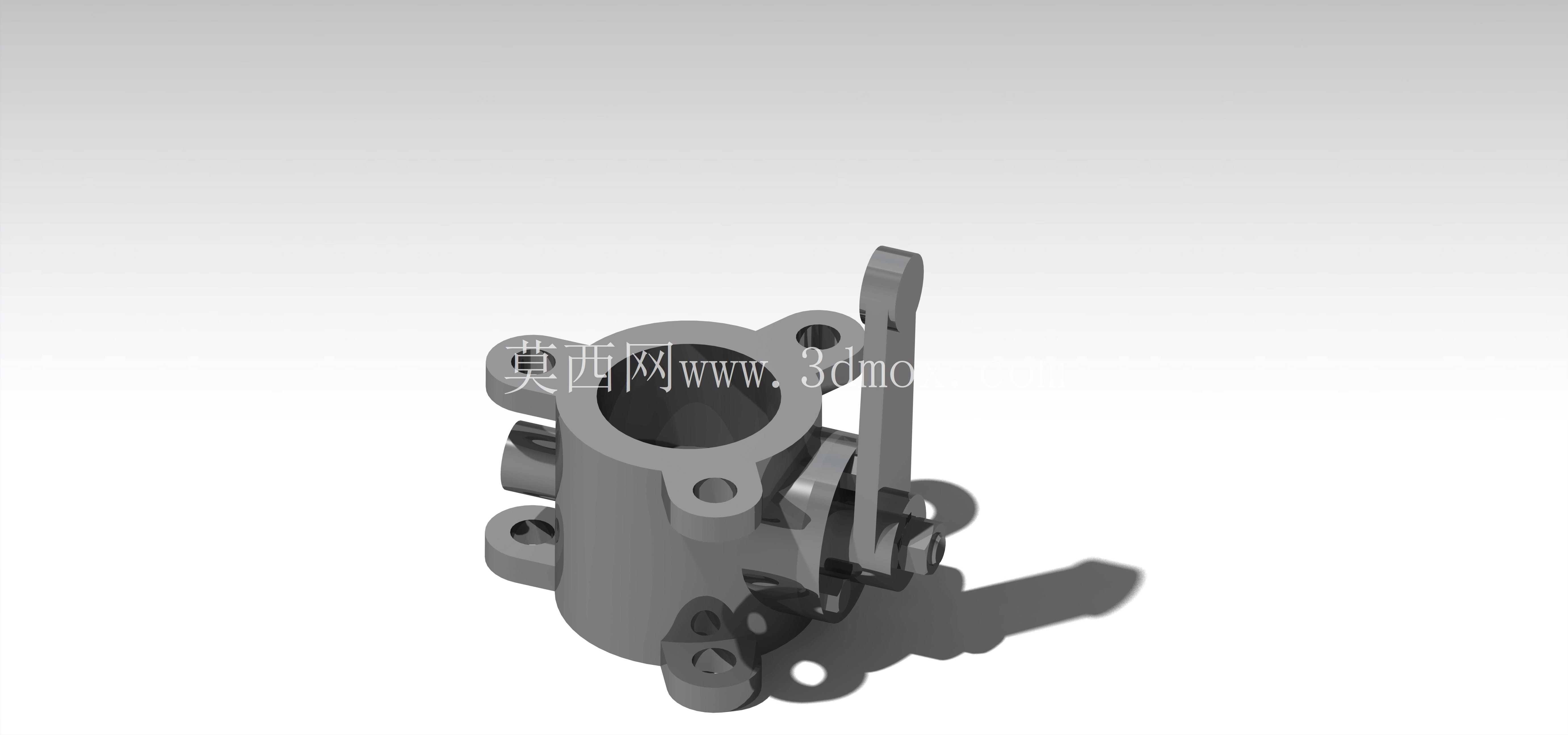

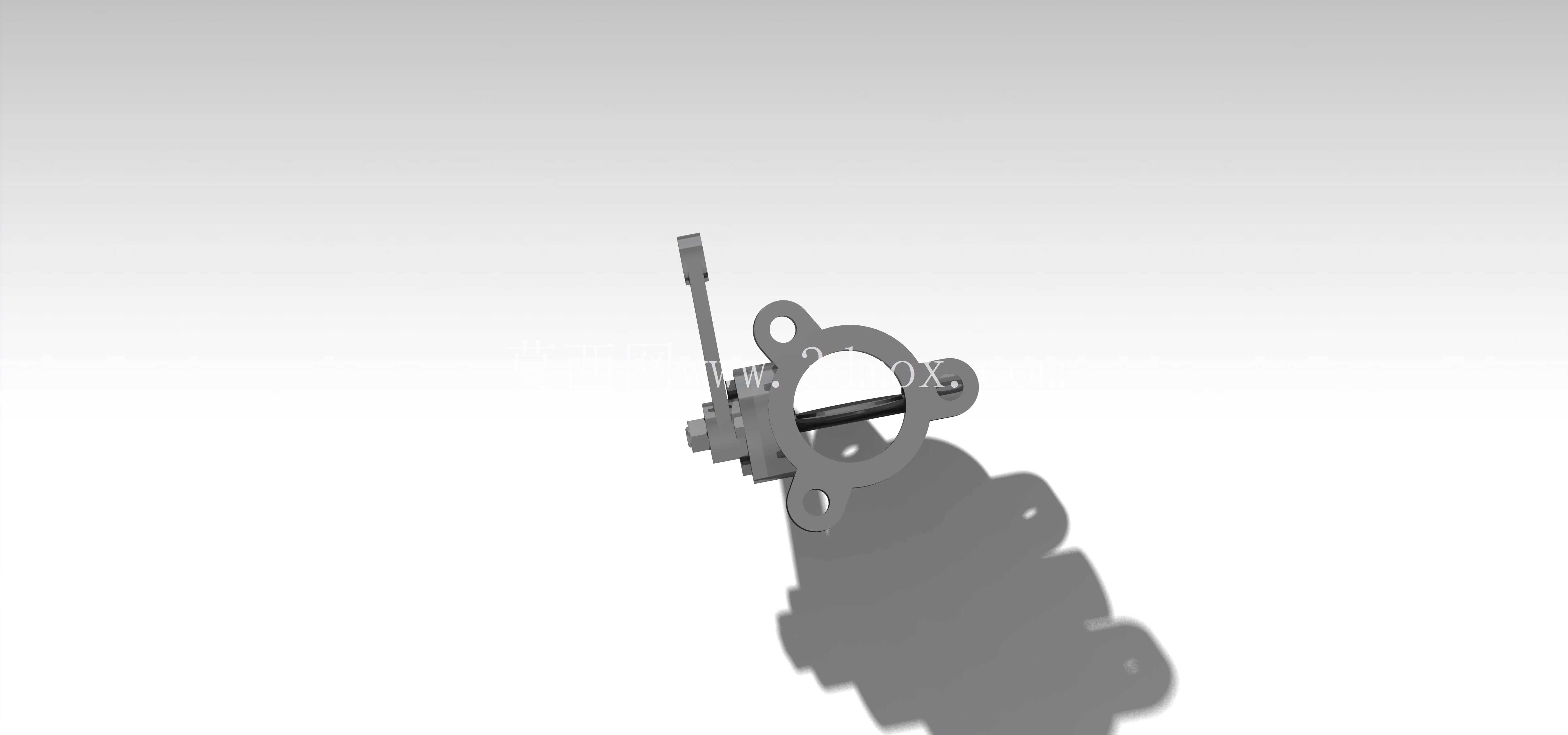

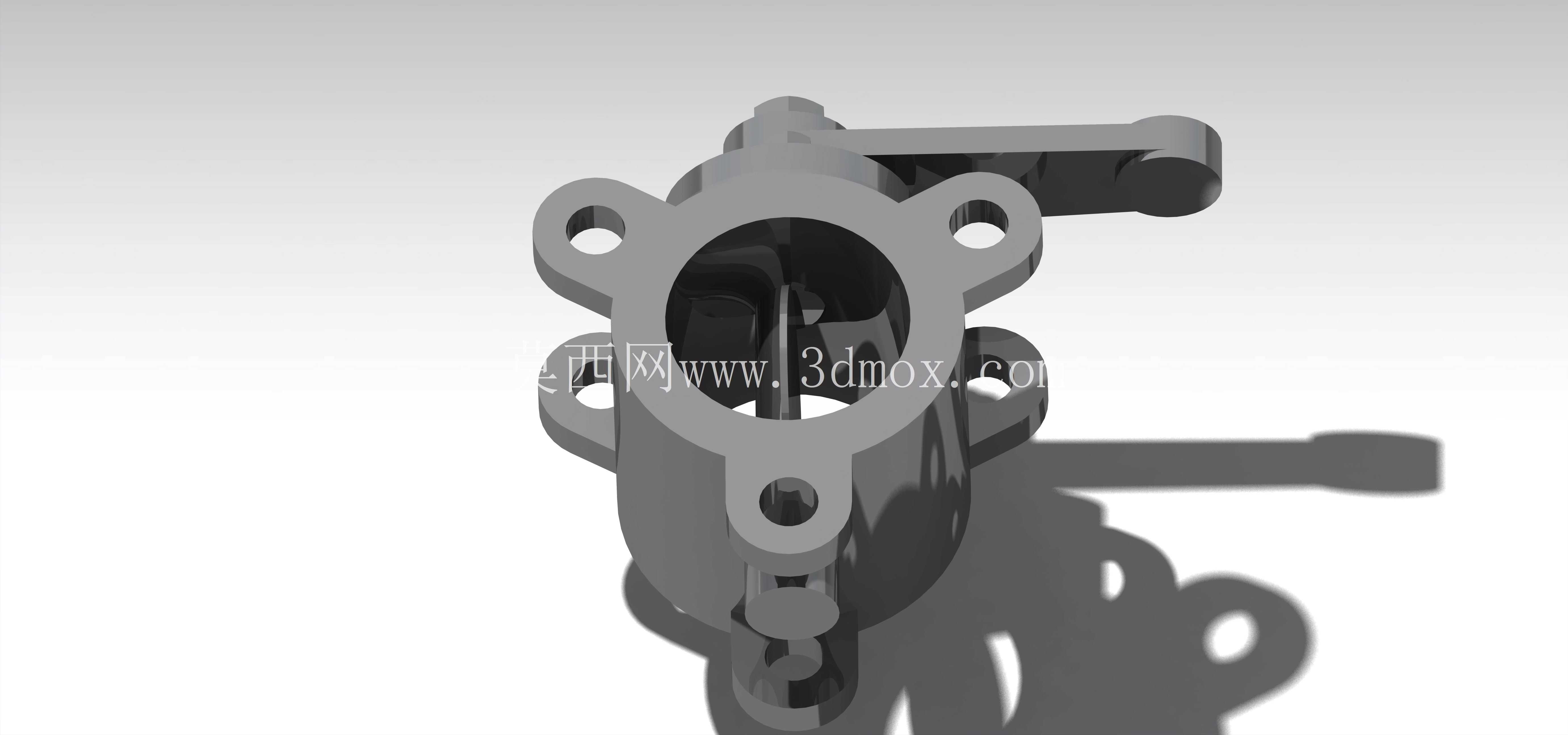

  在民用给排水、小型化工流体输送、暖通空调管路系统中,这类手动杠杆式蝶阀是管路通断控制的常用部件,核心作用是通过驱动杠杆带动阀板转动,实现管路内流体的通断或者小范围流量调节,相比同通径的闸阀、截止阀,蝶阀的结构长度更短,安装占用的轴向空间更小,在排布紧凑的管路系统里能大幅节省安装空间。从结构设计来看,该蝶阀采用侧装式杠杆驱动结构,阀杆与阀板采用刚性连接,杠杆与阀杆的连接部位设置了防松定位结构,避免多次开关后出现驱动间隙,导致阀板开关不到位的问题。阀体采用一体式铸造结构,两侧的法兰安装面预留了标准螺栓过孔,安装时可直接与同通径的管路法兰对接,法兰端面的密封槽设计适配常规橡胶密封垫片,不需要额外加工密封面就能满足低压管路的密封要求。

  阀板采用对称流线型结构,在全开状态下,阀板与管路轴线平行,流体经过时的阻力系数远小于同通径的截止阀,能有效降低管路输送过程中的压损,减少流体输送的动力消耗。驱动杠杆的长度经过力矩匹配设计,在额定工作压力下,操作人员不需要借助额外工具,手动扳动杠杆就能完成阀板的开关动作,杠杆上设置的定位卡槽可以将阀板锁定在全开或者全关位置,避免管路内流体压力波动导致阀板自行转动,影响管路通断状态。从安装边界来看,该蝶阀的轴向安装尺寸仅为同通径闸阀的三分之一左右,阀体侧面的驱动杠杆在全开状态下的回转半径不会超出阀体法兰的外轮廓范围,在多管路并排排布的场景下,相邻管路之间不需要预留过大的操作间隙,就能完成阀门的开关操作。

  阀体上的安装耳孔与法兰孔采用同轴度公差控制,安装时不需要反复调整阀体位置就能顺利穿入连接螺栓,降低现场安装的调整难度。在实际使用场景中,这类蝶阀多用于低压常温的水、空气、无腐蚀性油品等流体的管路控制,不适合用于高压差、强腐蚀或者含有大量固体颗粒的流体管路,因为阀板与阀体之间的密封结构为软接触密封,固体颗粒进入密封面会造成密封面磨损,导致阀门出现内漏问题。设计过程中,阀杆的转动部位设置了自润滑轴套,不需要定期加注润滑脂就能保证阀杆转动灵活,长期使用也不会出现阀杆卡滞的问题。

  阀板的转动角度范围为0到90度,当杠杆与管路轴线垂直时,阀板处于全关状态,此时密封面完全贴合,能截断管路内的流体;当杠杆与管路轴线平行时,阀板处于全开状态,流体可以顺畅通过。在部分需要调节流量的场景下,也可以将杠杆锁定在中间角度,通过改变阀板的过流面积来调节管路流量,但这种调节方式仅适用于对流量精度要求不高的场景,因为蝶阀的流量特性为近似等百分比特性,小开度下的流量变化幅度较大,不适合用于精密流量调节。阀体的流道采用直通式设计,没有多余的凹槽或者凸起结构,流体经过时不会形成滞留区,在输送洁净流体时不容易积存杂质,也便于管路的冲洗和清洁。从建模细节来看,该模型完整还原了阀体的铸造圆角、安装孔的倒角、杠杆的防滑纹路、阀杆与阀板的连接销等细节结构,所有配合部位的尺寸公差都按照实际加工要求进行了预留,比如阀杆与轴套的配合间隙、阀板与密封面的过盈量等,都符合常规低压蝶阀的设计规范,可直接用于教学演示、管路布局模拟、产品结构参考等场景。在管路系统设计阶段,调用该模型可以直接在装配环境中进行管路干涉检查,提前验证阀门安装后是否会与周边的管路、支架、设备产生位置冲突,避免现场安装时出现空间不足的问题。
