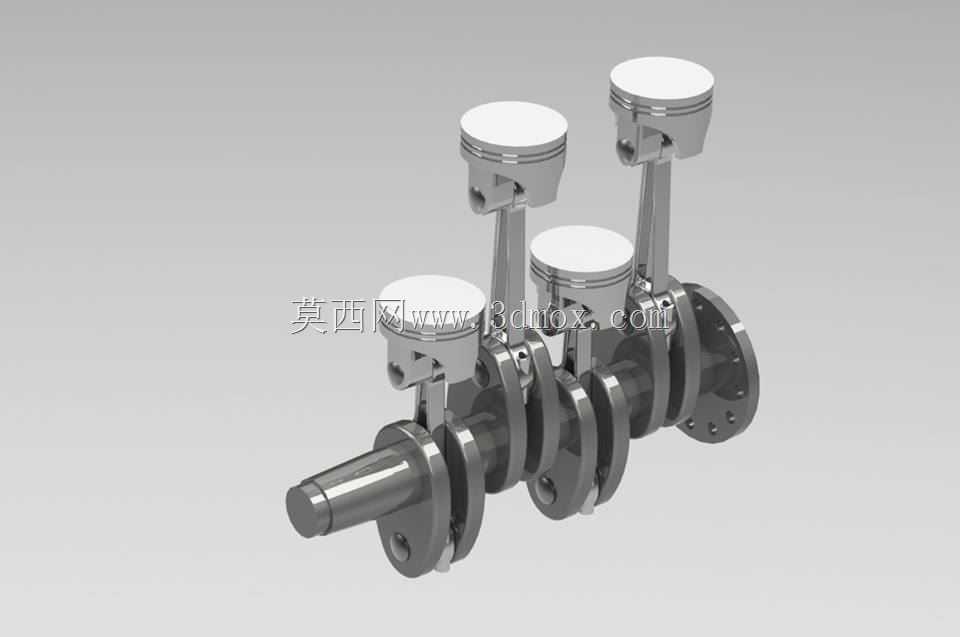

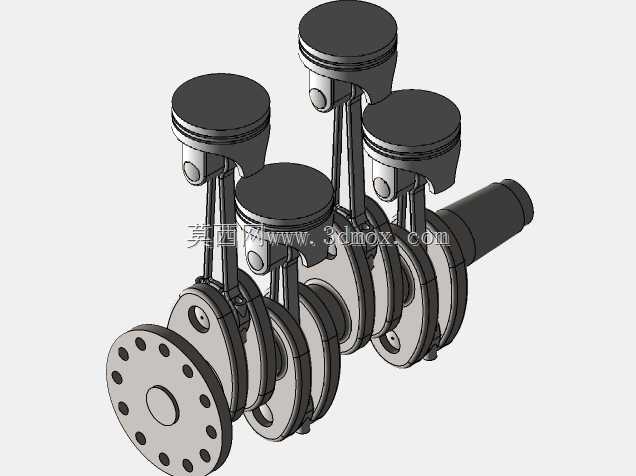

直列四缸内燃机曲柄连杆机构结构展示

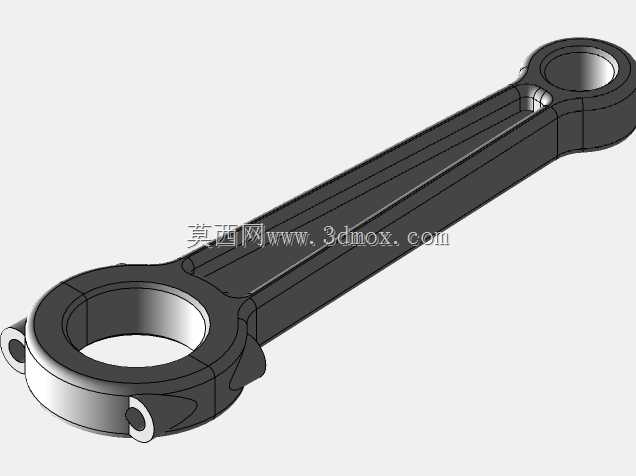

这套直列四缸动力核心的结构建模，完整还原了内燃机将燃料化学能转化为旋转机械能的核心传递路径，是乘用车、小型工程机械动力单元最常见的结构形式，日常覆盖1.0L到2.5L排量区间的燃油动力设备，大多采用这类直列四缸布局。建模过程中优先保证了各运动部件的干涉校验逻辑，四个活塞沿气缸轴线做等相位差往复运动，对应曲轴的四个曲拐呈180度对称排布，确保一四缸、二三缸的运动行程完全同步，既可以平衡二阶往复惯性力，也能让动力输出的脉动幅度控制在合理区间，减少整机运转时的振动传递。从安装边界来看，曲轴两端的支撑轴颈严格按照通用乘用车发动机的缸体主轴承座匹配尺寸设计，前端输出端预留了皮带轮、正时齿轮的安装定位面，后端则对应飞轮的连接法兰孔位，整套机构装入缸体后，活塞顶面的上止点位置与缸盖燃烧室的压缩间隙符合常规汽油机的设计值，不会出现气门碰撞活塞的装配问题。连杆大头采用剖分式结构，配套的轴瓦定位槽、连杆螺栓孔位都做了细节还原，装配时可以直接沿曲轴径向完成安装，不需要额外调整配合间隙；活塞裙部的型线做了微变处理，对应往复运动时的侧推力方向预留了热膨胀余量，避免热机状态下出现拉缸问题。实际工程应用中，这类结构的动力单元多用于家用乘用车、轻型载货车辆、小型发电机组以及小型工程动力设备，建模时特意保留了各部件的装配基准面，设计人员可以直接在此基础上拓展缸体、缸盖、配气机构、冷却润滑系统的配套结构，也可以通过调整曲拐半径、活塞直径快速适配不同排量的设计需求，不需要重新搭建核心运动机构的基础模型。整套结构的运动逻辑完全遵循内燃机的实际工作循环，四个气缸依次完成进气、压缩、做功、排气行程，曲轴每旋转两圈完成一个完整工作循环，动力输出端的扭矩传递路径清晰，各连接部位的受力方向都在建模时做了对应结构强化，比如连杆杆身采用工字形截面，在保证轻量化的前提下满足往复运动的强度要求，曲轴的平衡块配置也完全对应曲拐的偏心质量，抵消旋转运动产生的离心力，降低整机运转的噪声与振动水平。
