齿轮轴系防滚稳定支撑装置结构

在各类需要直线往复或定轴回转传动的机械设备中，运动部件的滚动偏移是影响设备运行精度、缩短部件使用寿命的核心问题之一，这套防滚稳定支撑结构正是针对这类工况开发的轴系配套组件，目前广泛应用在小型输送线分度机构、精密阀门驱动端、仪器仪表调节机构等对运动稳定性有较高要求的场景中。从实际使用场景来看，这类支撑结构多安装在设备传动链的末端执行件前段，承担轴系径向承载、轴向限位以及周向防滚的三重作用，避免轴系在带载启停、变负载运行过程中出现径向窜动、周向滚转偏移，保证传动端输出的运动轨迹始终保持在设计公差范围内。

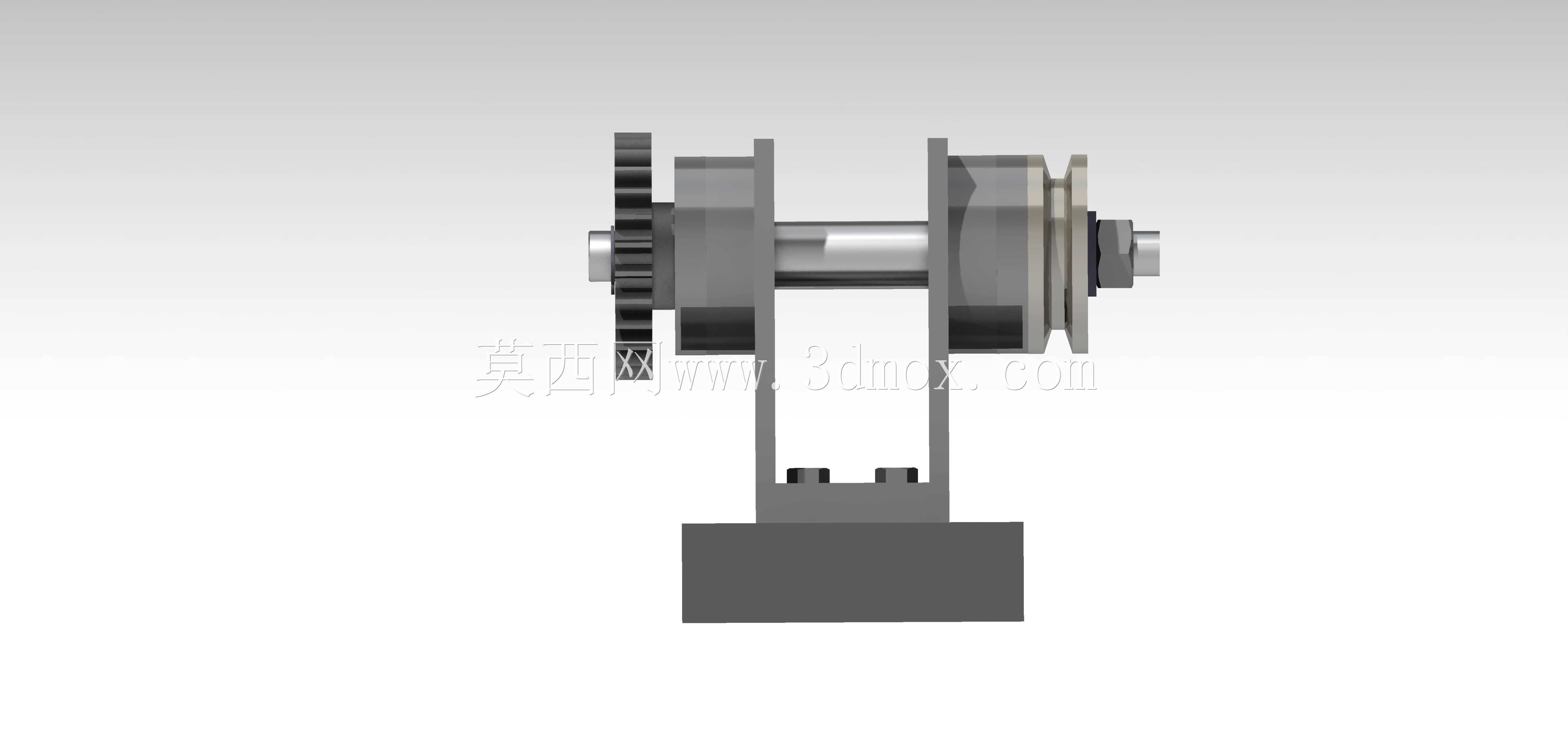

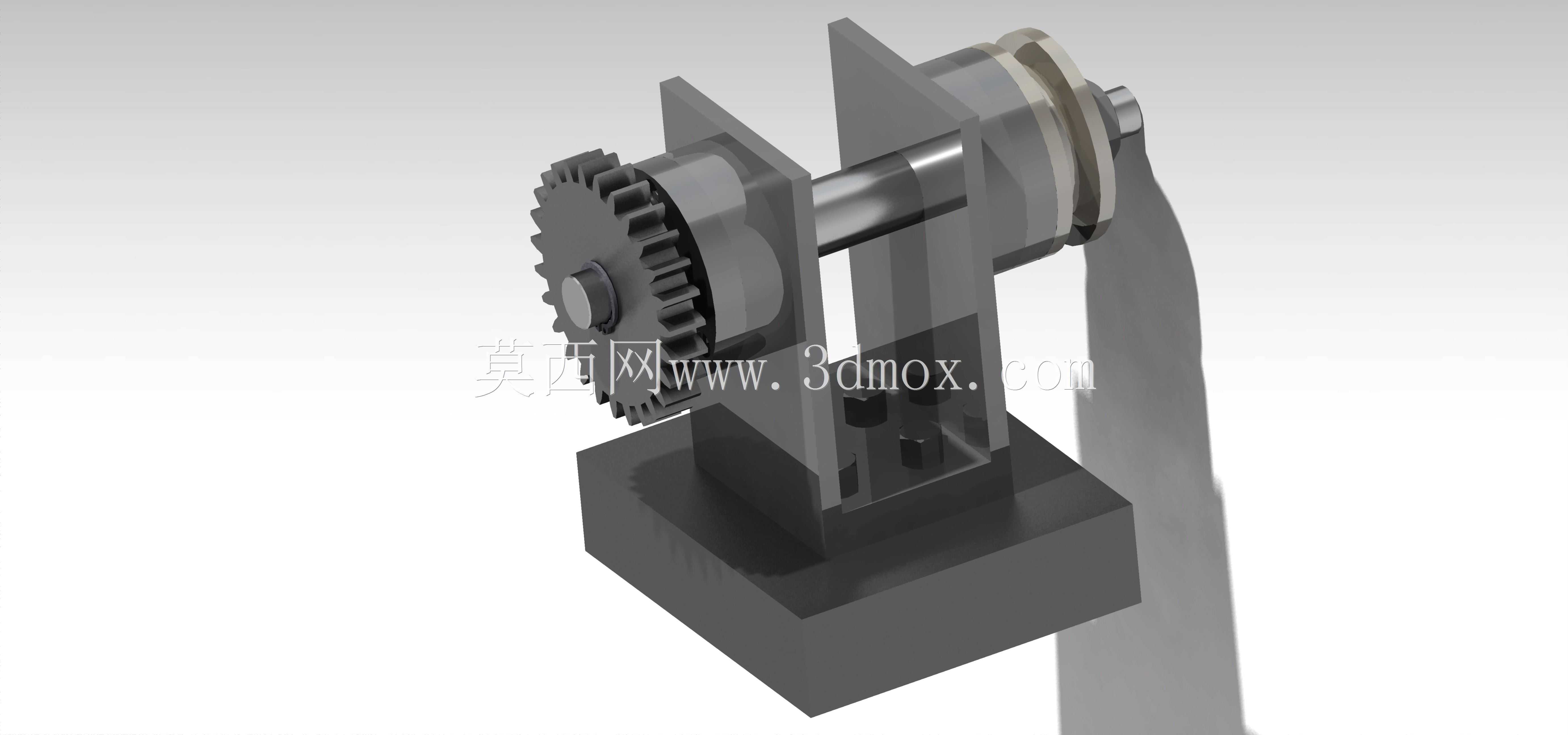

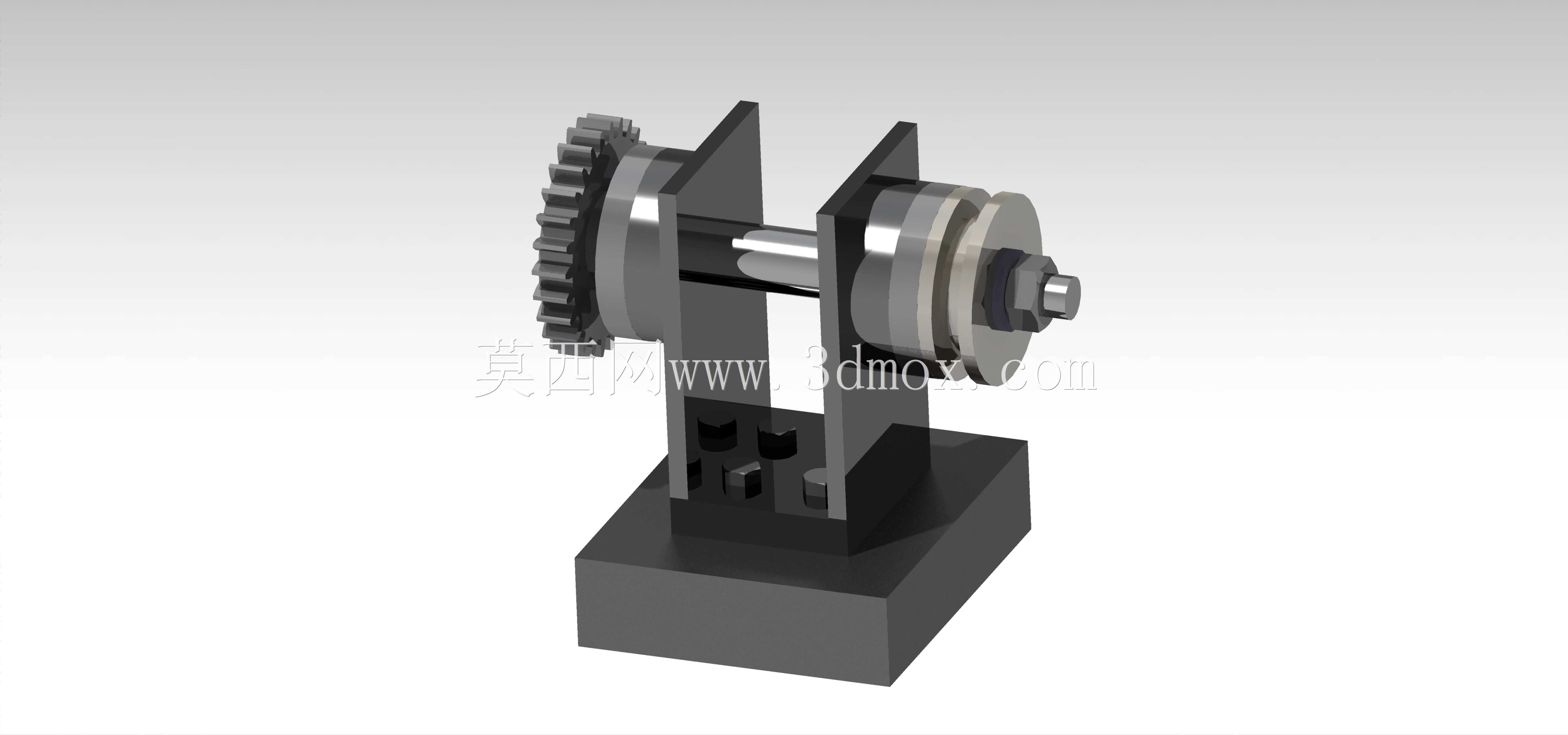

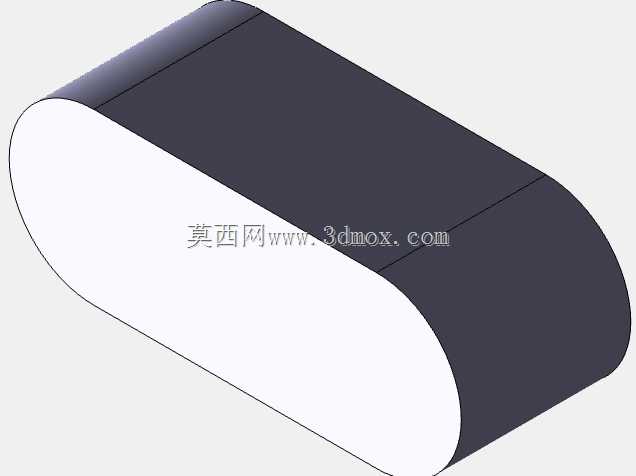

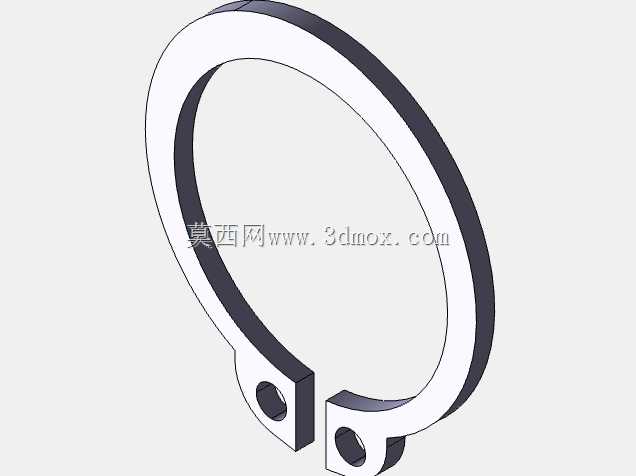

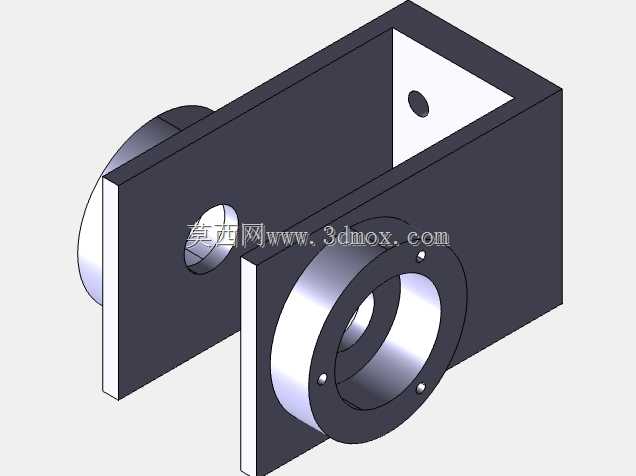

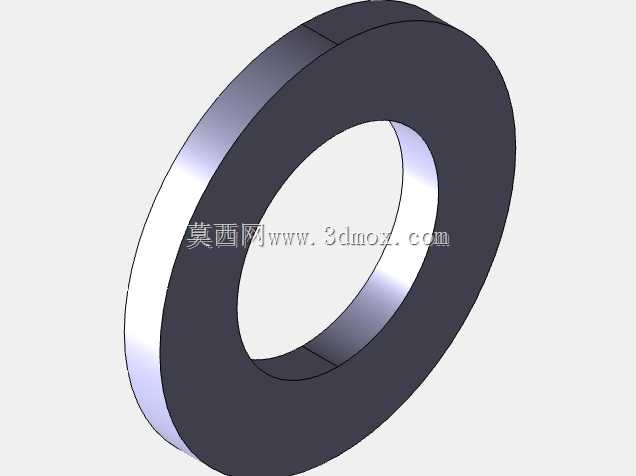

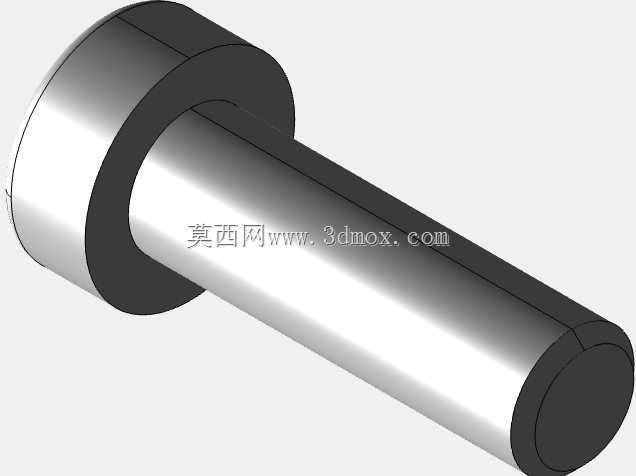

从结构设计逻辑来看，整套组件采用分体式装配思路，底部为一体式铸造或铣削加工的矩形安装基座，基座上对称布置两块立式支撑立板，立板上加工有同轴的轴孔用于穿装传动轴，轴的一端安装传动齿轮，用于和外部驱动齿条或齿轮啮合输入动力，轴的另一端设置有叠片式限位轮组，通过轴端的锁紧螺母实现轮组与轴的轴向固定，两块立板之间预留有足够的避让空间，既可以避免轴转动过程中与立板发生剐蹭，也能为后续加装阻尼环、密封件预留改装余量。设计过程中特意将支撑立板与基座的连接位置设置了加强筋结构，在不额外增加整体重量的前提下提升立板的抗侧向载荷能力，避免轴系受径向冲击时立板出现形变导致轴孔同轴度超差。

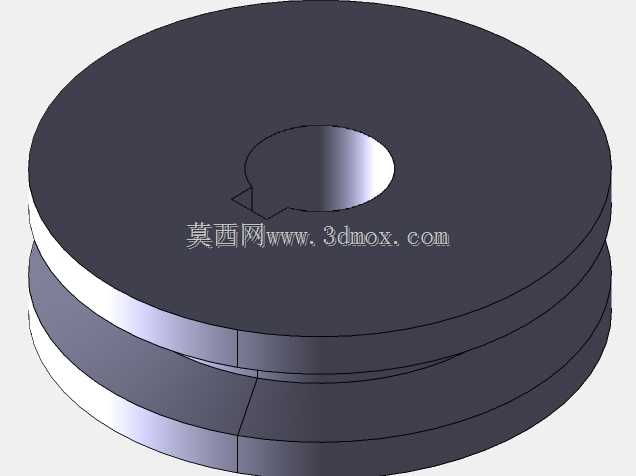

功能特性层面，这套结构的核心作用是稳定轴系运动状态防止滚动偏移，区别于常规的光轴支撑座，该结构在轴端集成的限位轮组可以和外部配套的导向槽配合，在轴系做直线往复运动时限制轴的周向转动自由度，同时齿轮端的啮合传动也能进一步约束轴的径向跳动，双重限位结构可以将轴系的运行晃动量控制在0.02mm以内，满足精密传动场景的精度要求。实际装配时，底部基座的四个角位置加工有沉头安装孔，可以通过内六角螺栓直接固定在设备的安装基准面上，安装孔的位置公差按照IT7级精度加工，保证装配后轴系的中心高与设备传动链的设计中心高偏差不超过0.05mm，不需要额外做调整垫片补偿即可完成装配。

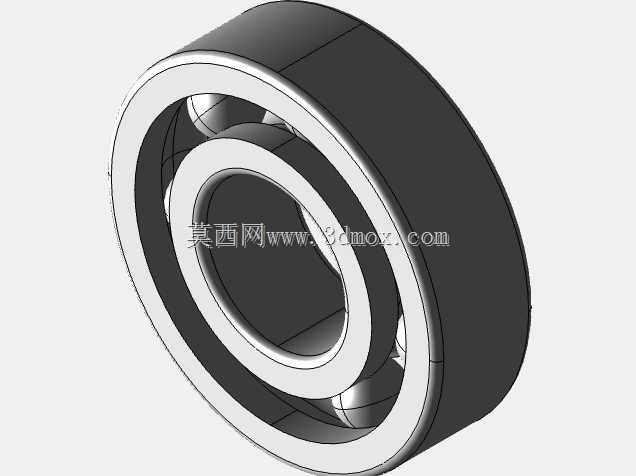

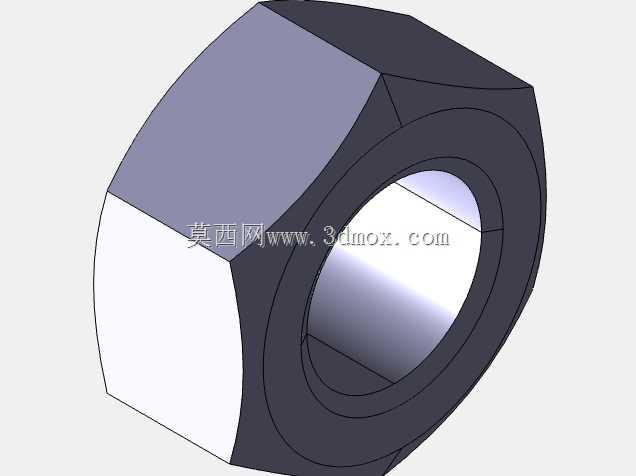

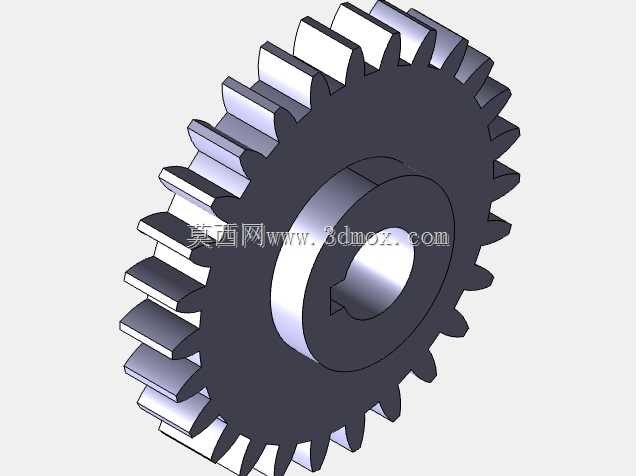

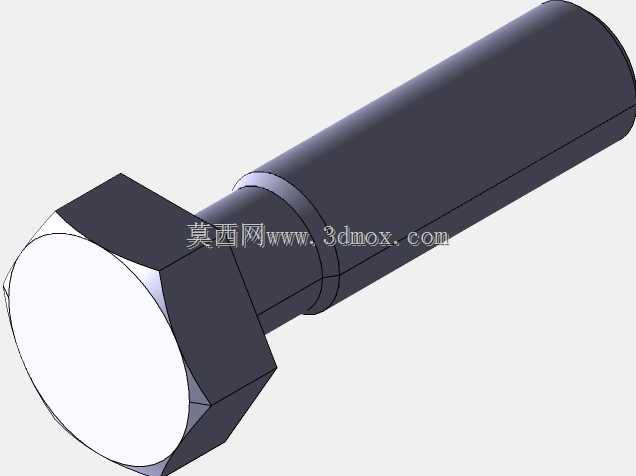

从安装边界尺寸来看，整套结构的横向总宽度控制在120mm以内，纵向基座长度为80mm，总高度（从基座底面到齿轮齿顶圆位置）为95mm，属于小型紧凑式支撑结构，适配直径12mm-18mm的常规传动光轴，齿轮模数选用1.5模，齿数24，适配常规的精密传动齿条啮合参数，轴端的锁紧螺母采用细牙螺纹设计，防松性能优于粗牙螺纹，在持续振动工况下也不会出现松脱问题。立板上的轴孔内可以根据使用需求加装铜套或者滚动轴承，低速轻载场景下直接使用铜套配合润滑脂即可满足使用寿命要求，高速重载场景则可以替换为深沟球轴承提升转动顺滑度，结构本身的模块化设计让部件替换维护十分便捷，不需要整体拆卸基座即可完成轴系易损件的更换。

在实际选型应用中，需要注意根据负载大小调整基座的材质，常规工况下使用45号钢调质处理即可满足强度要求，在有防腐需求的工况下可以更换为304不锈钢材质，齿轮部分如果需要降低运行噪音，可以选用pom材质的工程塑料齿轮，啮合过程的噪音可以控制在40分贝以内，适合对噪音有要求的实验室仪器、办公自动化设备场景。设计时特意将所有棱角位置做了R2的倒角处理，既避免装配过程中划伤操作人员，也能减少应力集中问题，提升结构的整体抗疲劳强度，在持续往复运行100万次的工况下，结构不会出现明显的形变或精度衰减。
