S型双法兰连接紧凑型弯管接头结构

在暖通空调系统的管路排布、小型内燃机排气歧管的紧凑布局场景里，管路走向往往受限于舱内安装空间，无法采用直连或大曲率半径弯管完成管路对接，这类带双法兰的S型弯管就是为解决狭小空间内的管路转向对接需求设计的。从实际使用场景来看，这类弯管常被用在乘用车发动机舱的排气支路、商用空调室内外机的冷媒管路转接、小型空压机的气路转向位置，这些场景的共性是安装边界局促，周边分布有其他线束、传感器或结构件，要求弯管在完成管路转向的同时，不能和周边部件产生干涉，同时还要保证连接位置的密封可靠性，避免出现气、液介质泄漏的问题。

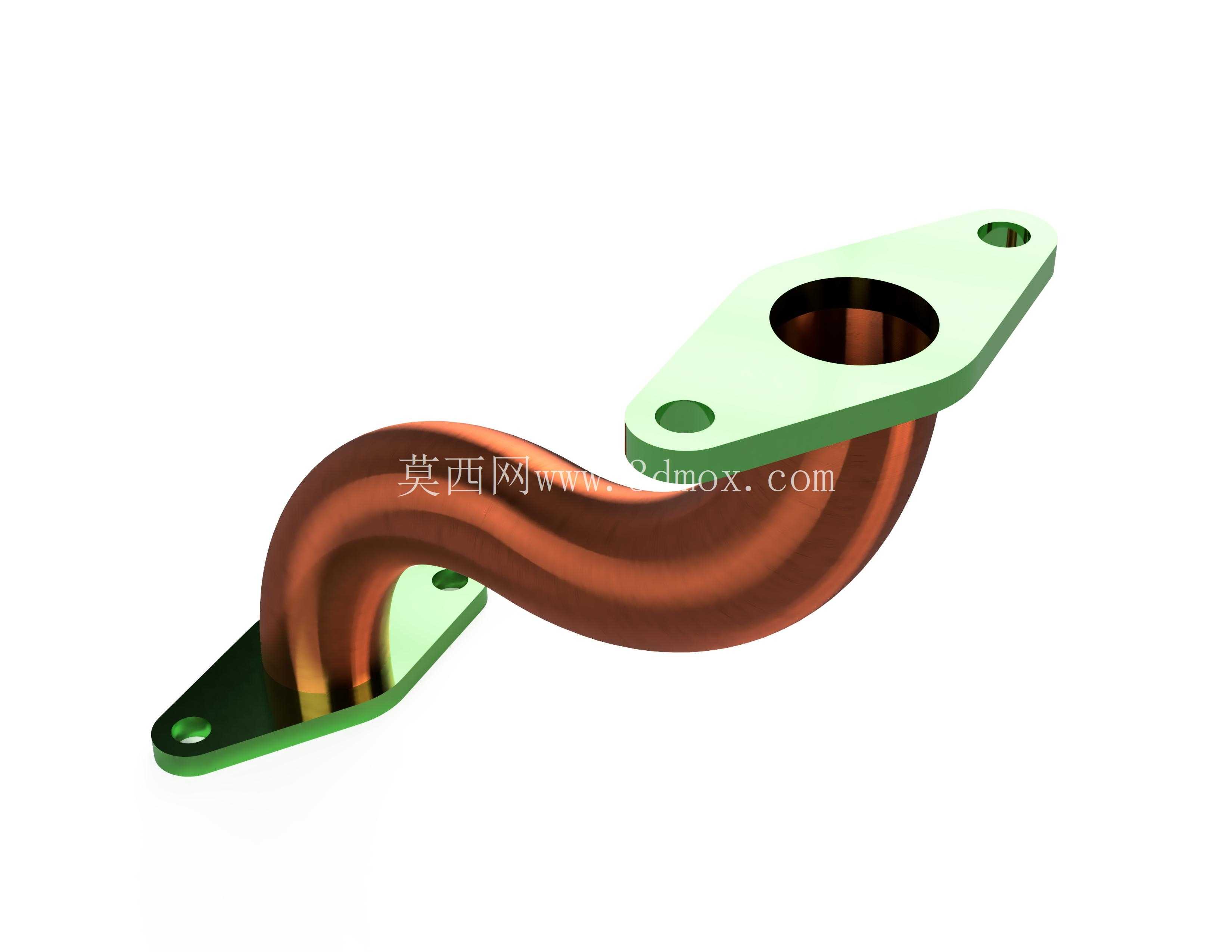

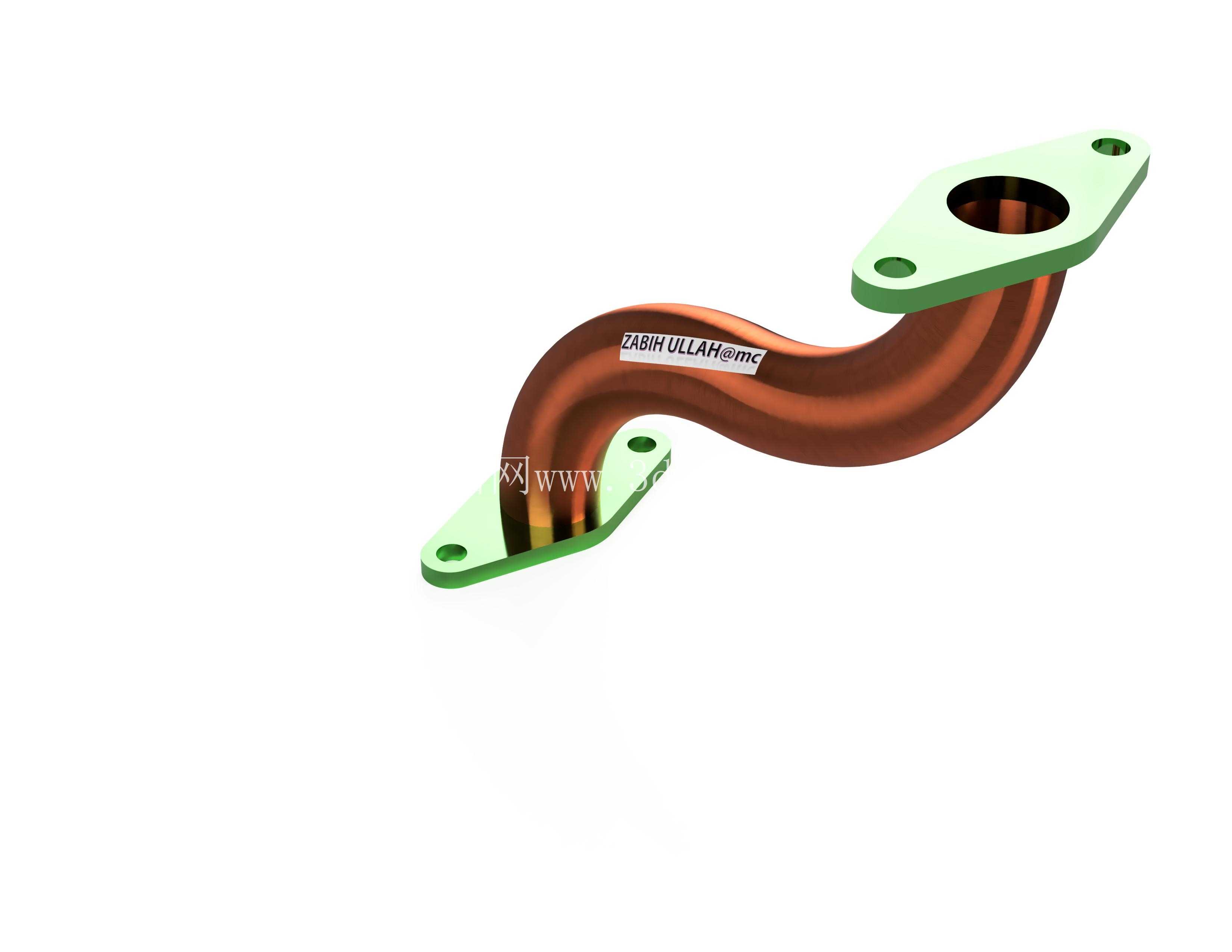

从功能特性上看，这款弯管两端采用一体式法兰连接结构，法兰面上预留了标准螺栓安装孔，安装时不需要额外焊接转接头，直接通过螺栓配合密封垫片就能完成和两端管路法兰的对接，相比传统的焊接弯管，这种法兰连接的形式拆装维护更方便，后期检修管路时不需要切割管段，拆开法兰螺栓就能完成部件更换。弯管主体采用平滑S型曲率设计，整个流道没有直角转折或突变截面，介质在管内流动时不会产生明显的涡流区，能有效降低管路的流阻损失，对于排气系统来说，更低的流阻意味着更少的排气背压，能小幅提升发动机的动力输出效率；对于暖通系统来说，平滑流道能减少冷媒或热媒在管内的压力损失，提升系统的换热效率。

设计过程中首先要确认的是两端法兰的安装孔位参数，需要和对接端的法兰孔位完全匹配，包括孔的中心距、孔径大小、法兰密封面的平面度要求，这些参数直接决定了弯管能不能顺利完成安装。其次是弯管的曲率半径设计，曲率半径过小会导致管内流阻急剧上升，同时弯管位置的成型难度也会增加，容易出现管壁厚度不均的问题；曲率半径过大则会占用更多安装空间，无法满足紧凑安装的需求，这款弯管的曲率经过多轮流场仿真验证，在保证流阻控制在合理区间的前提下，尽可能压缩了弯管的整体外轮廓尺寸，适配狭小空间的安装要求。另外弯管和两端法兰的连接位置做了圆弧过渡处理，避免应力集中，在管路受到振动冲击时，过渡位置不会因为应力集中出现开裂问题，提升部件的使用寿命。

从安装边界来看，这款弯管的两端法兰面呈一定角度错位布置，安装前需要确认两端对接法兰的相对位置，包括中心距、平面夹角，避免安装时出现强行对位的情况，强行对位会导致法兰密封面受力不均，运行过程中容易出现泄漏。弯管的外轮廓最大尺寸需要和周边部件预留至少5mm的安全间隙，避免设备运行时的振动导致弯管和周边部件产生摩擦磨损，尤其是在排气系统应用场景中，弯管工作时表面温度较高，如果和周边的线束、橡胶件距离过近，还会导致周边部件老化加速，甚至引发安全隐患。管壁厚度的设计兼顾了结构强度和轻量化需求，在满足额定工作压力要求的前提下，尽可能降低管壁厚度，减少部件整体重量，降低安装时的支撑负载。法兰面的密封槽尺寸适配常用的橡胶密封垫片或金属密封垫片，用户可以根据输送介质的温度、压力特性选择合适的密封件，不需要额外对法兰面进行二次加工。

在实际选型应用时，需要根据管路的额定工作压力、输送介质的温度、腐蚀特性选择对应的弯管材质，常温低压的暖通场景可以选用普通碳钢材质做表面防锈处理，高温排气场景则需要选用耐热不锈钢材质，避免长期高温工作出现氧化变形。安装时螺栓需要按照对角顺序逐步拧紧，保证法兰面受力均匀，不能单颗螺栓一次拧紧到位，否则会导致法兰面倾斜，密封垫片局部压缩量不足出现泄漏。日常维护时只需要定期检查法兰连接位置有没有介质渗漏痕迹，检查弯管本体有没有出现锈蚀、变形情况，不需要做额外的保养维护，整体使用成本较低。
