贝斯科BESKO工业压力开关结构设计

这款压力开关的结构设计完全围绕工业液压、气动系统的压力监测与信号反馈需求展开，在机床液压站、自动化生产线气路、润滑系统、工程机械液压回路等场景中，这类元件承担着系统压力阈值触发的核心作用，当管路内介质压力达到设定临界值时，开关内部的弹性敏感元件产生位移，推动微动开关触点动作，输出通断信号给上位控制系统，实现超压泄压、欠压报警、泵组启停控制等功能，是流体控制系统里不可或缺的基础控制元件。

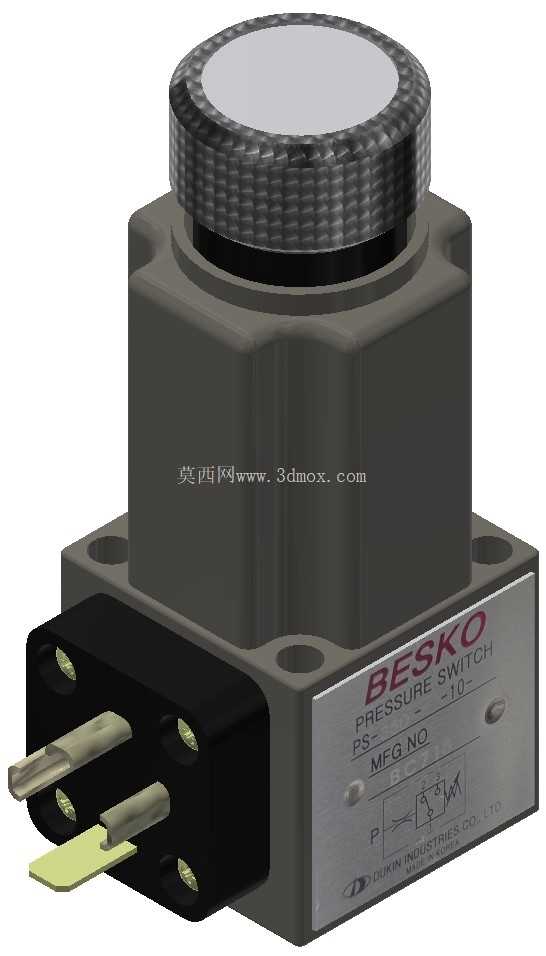

从结构设计逻辑来看，这款产品采用了分体式模块化布局，前端为压力感应端，设计有外螺纹连接接口，可直接旋入管路预设的安装螺纹孔内，感应端内部的膜片或者活塞结构直接接触流体介质，将压力信号转化为机械位移，中间段为传动与调节机构腔体，内置复位弹簧、顶杆结构，可通过调节弹簧预紧力改变压力触发阈值，后端为电气接线腔体，采用方形壳体设计，预留了标准电气接插件安装位，接线端与压力感应腔之间做了密封隔离设计，避免流体介质渗入电气部分造成短路故障。

外形尺寸方面，整体采用方腔加圆柱感应端的组合结构，方形电气壳体的安装孔位分布在壳体四个角，采用通孔式安装设计，安装时可从正面直接穿入固定螺丝，适配常见的电控箱安装板、阀组集成安装面的孔位布局，圆柱感应端的轴向长度经过优化，不会因为旋入管路过深造成内部流道干涉，也不会因为伸出长度不足导致密封面贴合不到位，感应端的密封采用端面O型圈密封结构，相比螺纹密封可靠性更高，在高压工况下也不会出现介质渗漏问题。

设计过程中重点考虑了工业现场的复杂工况，壳体材质选用高强度工程塑料搭配金属嵌件，既保证了结构强度，又能实现电气部分的绝缘防护，金属传动部件做了表面防锈处理，可适应潮湿、多油污的工业环境，触发机构的动作行程经过反复校核，保证压力触发点的重复精度控制在合理范围内，不会因为长期使用出现弹簧疲劳导致的阈值漂移，电气触点选用银合金材质，可承受常见的控制回路电流负载，避免触点烧蚀延长使用寿命。

在安装边界设计上，这款压力开关预留了足够的接线操作空间，后端方形壳体的侧面没有突出结构，多个开关并排安装时不会出现干涉，感应端的螺纹规格选用工业领域通用的管螺纹标准，无需额外转换接头即可适配绝大多数工业管路，安装时仅需在安装面预留对应螺纹孔以及固定螺丝孔位即可，不需要额外设计复杂的安装支架，降低了设备集成时的设计工作量。

从功能实现角度，这款压力开关属于机械式压力触发元件，相比电子式压力传感器结构更简单，抗干扰能力更强，在强电磁干扰的工业现场不会出现信号误报问题，不需要额外供电即可实现触点通断，直接串联在控制回路中即可使用，维护成本极低，非常适合应用在对可靠性要求较高的工业控制场景，比如液压系统的过载保护、润滑系统的压力监测、气动夹具的夹紧力确认等环节，能够稳定输出可靠的开关量信号，保障整个系统的运行安全。
