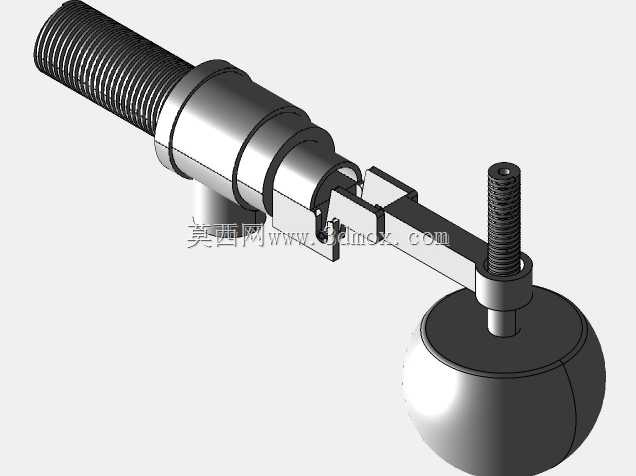

二分之一口径杠杆式浮球阀结构设计

这款浮球阀主要应用在常压储水容器、小型水箱、工业循环水补水管路、民用给排水储水设施中，核心作用是通过液位变化自动控制管路通断，无需外接动力源即可实现自动补水、满液停供的功能，避免容器溢水或缺液，在小型供水系统、暖通补水、设备冷却循环水箱中应用十分普遍。从结构设计来看，整体采用杠杆式传动方案，阀体端设置外螺纹连接段，可直接与对应通径的供水管路内螺纹接口旋合安装，安装时需保证杠杆摆臂的活动范围内无结构干涉，浮球的上下浮动行程完全对应液位从低限到高限的变化区间，避免出现卡滞导致的液位控制失效。阀体内部集成阀芯启闭结构，当容器内液位下降时，浮球随液位下落，通过杠杆臂带动阀芯开启，管路内的流体进入容器实现补水；当液位上升至设定高限时，浮球浮力通过杠杆放大后作用在阀芯上，推动阀芯密封面贴合阀座，切断流体通路停止补水。设计过程中重点考虑了杠杆的力矩匹配，浮球产生的浮力经过杠杆臂的力矩放大后，需足够克服管路流体压力对阀芯的顶推力，保证在额定工作压力下能够可靠密封，不会出现关闭不严的持续漏水问题。外形尺寸方面，阀体连接螺纹为1/2英寸标准管螺纹，整体安装后沿杠杆方向的伸出长度需匹配容器的安装空间，浮球采用空心薄壁结构，在保证足够浮力的同时控制整体重量，避免杠杆长期受重载出现形变。安装边界上，阀体需垂直于容器侧壁安装，杠杆摆臂的转动平面需保持竖直，浮球最低点需对应液位低限位置，浮球上浮至最高位置时需完全触发阀芯关闭，同时要保证浮球外壁与容器内壁预留足够间隙，避免浮球升降过程中与容器壁剐蹭卡滞。密封面采用耐水橡胶材质，适配常温水介质的密封需求，整体结构无复杂电子元件，依靠纯机械结构实现液位自动控制，可靠性高，维护成本低，适合长期在无专人值守的储液场景中使用。建模过程中对各运动部件的配合间隙做了合理预留，杠杆与阀体的铰接处采用间隙配合，保证摆臂转动灵活无卡涩，螺纹段的尺寸符合通用管螺纹标准，可直接与市面标准管路配件适配，无需额外加工转换接头。
