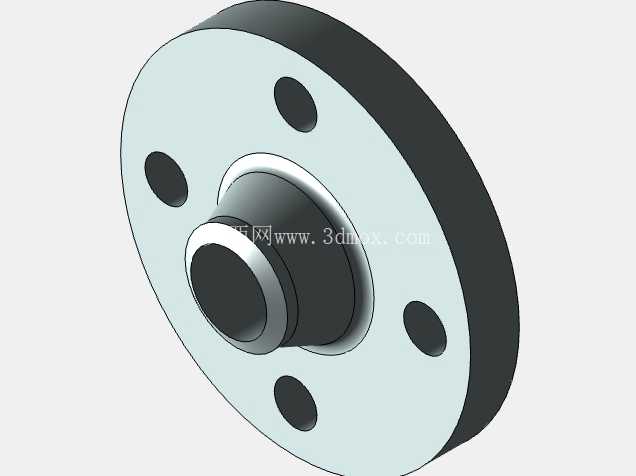

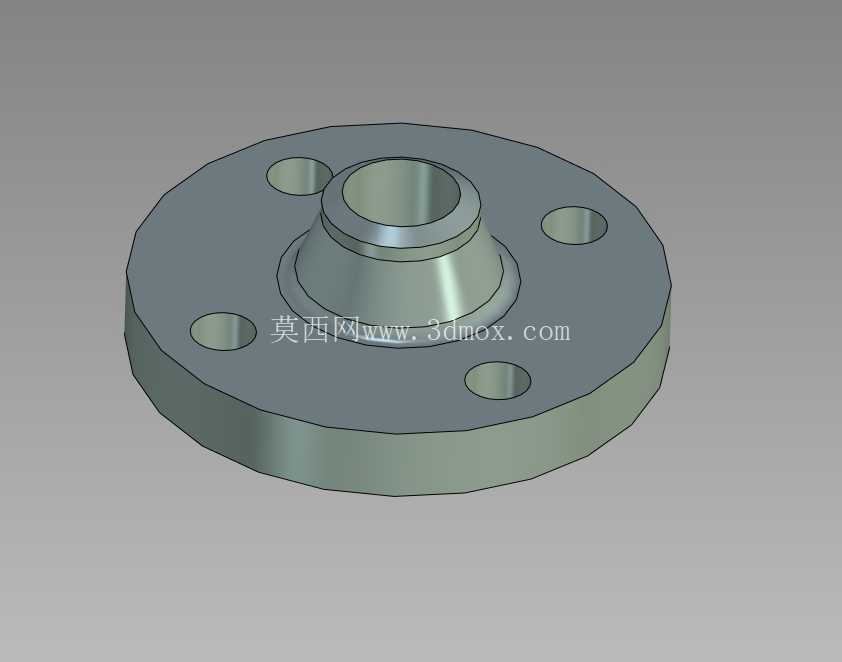

DN25PN16带颈对焊法兰连接构件

　　在城镇燃气输配、工业不锈钢工艺管路的施工场景中，这类带颈对焊结构的法兰连接件是中低压管路对接的核心承压部件，区别于平焊法兰的结构形式，其颈部的锥度过渡设计能够有效分散管路运行过程中产生的应力集中，避免法兰盘与接管连接位置在长期压力波动、温度交变工况下出现焊缝开裂的问题。从实际安装边界来看，该构件适配公称通径25mm的管路，额定承压能力为16bar，完全覆盖常规民用燃气支线、小型工艺装置流体输送管路的压力等级需求，法兰盘上均匀分布的螺栓孔能够匹配对应压力等级的标准螺栓紧固件，安装时无需额外进行孔位二次加工，可直接与同规格的法兰端面对接，配合密封垫片即可实现管路的密封连接。

　　设计过程中，颈部的高度与锥度是经过反复校核的关键参数，锥度过小会导致应力分散效果不足，锥度过大则会增加不必要的材料成本与安装空间占用，最终确定的过渡曲面能够让接管与法兰盘之间的刚度平滑过渡，既减少焊接作业时的热变形量，也能降低管路运行时振动对连接部位的疲劳损伤。法兰盘的厚度设计充分考虑了螺栓预紧力的承载需求，在螺栓锁紧的过程中，盘面不会出现局部翘曲变形，能够保证密封垫片的受压均匀，避免因垫片压合不实出现介质泄漏的问题。在燃气输送场景中，不锈钢材质的该构件能够耐受燃气中少量杂质的腐蚀，长期使用不会出现锈皮脱落堵塞管路、密封面锈蚀失效的问题，相比碳钢法兰能够减少后期维护的频次。

　　在实际管路排布中，该类法兰通常设置在管路需要经常拆卸检修的位置，比如阀门两端、仪表接口、设备进出口位置，相比焊接连接的管路，法兰连接的形式能够快速完成拆装作业，降低检修过程中的管路切割、重新焊接的工作量。建模过程中，对法兰密封面的平面度、螺栓孔的位置度都做了严格的参数约束，密封面的粗糙度要求能够满足常规非金属垫片、金属缠绕垫片的密封需求，螺栓孔的中心圆直径严格遵循对应压力等级的法兰标准，确保现场安装时能够与不同厂家生产的同规格法兰实现互换，不会出现孔位错位无法安装的问题。颈部的内径与适配的无缝钢管外径完全匹配，现场焊接时能够实现对接焊缝的全焊透结构，保证焊接部位的强度与管路本体一致，避免焊接缺陷带来的泄漏隐患。

　　从安装空间来看，该法兰的径向尺寸紧凑，在管路排布空间受限的场景下，比如车间内密集排布的工艺管线、建筑内部的燃气立管位置，不会因为法兰尺寸过大占用过多的安装空间，螺栓的操作空间也预留充足，使用常规扳手即可完成螺栓的锁紧作业，不需要特殊的安装工具。在管路压力试验环节，该结构的法兰能够承受1.5倍额定压力的水压试验，不会出现变形、渗漏的问题，完全满足工业管路与市政燃气系统的验收规范要求。对于三维建模从业者而言，建模时需要重点关注颈部过渡曲面的连续性，避免出现曲面折角导致的应力集中模拟失真，螺栓孔的阵列角度误差需要控制在标准允许的公差范围内，密封面的凸台结构尺寸需要与标准垫片尺寸匹配，才能保证导出的工程图能够直接用于生产加工。在设备选型过程中，需要根据管路的输送介质、工作压力、工作温度确认法兰的材质与压力等级，该PN16等级的法兰适用于温度不超过300℃的流体输送场景，对于高温高压的工况则需要选用更高压力等级的法兰产品。
