直流驱动紧凑型蠕动泵结构设计

项目分类:泵 发布时间:2026-01-12 ID:1115600
  • 直流驱动紧凑型蠕动泵结构设计
  • 直流驱动紧凑型蠕动泵结构设计
  • 直流驱动紧凑型蠕动泵结构设计
  • 直流驱动紧凑型蠕动泵结构设计
  • 直流驱动紧凑型蠕动泵结构设计
  • 直流驱动紧凑型蠕动泵结构设计
  • 直流驱动紧凑型蠕动泵结构设计
  • 直流驱动紧凑型蠕动泵结构设计
  • 直流驱动紧凑型蠕动泵结构设计
  • 直流驱动紧凑型蠕动泵结构设计

这款蠕动泵的结构设计,核心围绕小流量高精度流体输送场景展开,在实验室试剂加注、小型水处理设备药剂投加、食品级流体定量传输这类对流体洁净度、输送精度有要求的工况里,这类结构的泵体应用占比一直不低。和常规离心泵、齿轮泵不同,蠕动泵的输送原理决定了流体只和泵管内壁接触,不会接触泵体内部的金属或者塑料结构件,也就不存在流体污染泵腔、泵腔残留交叉污染的问题,这一点在医疗试剂输送、食品添加剂投加工况里是核心优势,设计的时候首先就把这个特性作为结构排布的核心出发点。

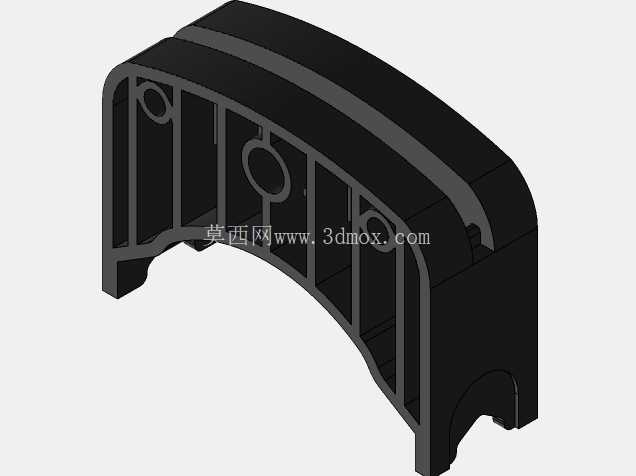

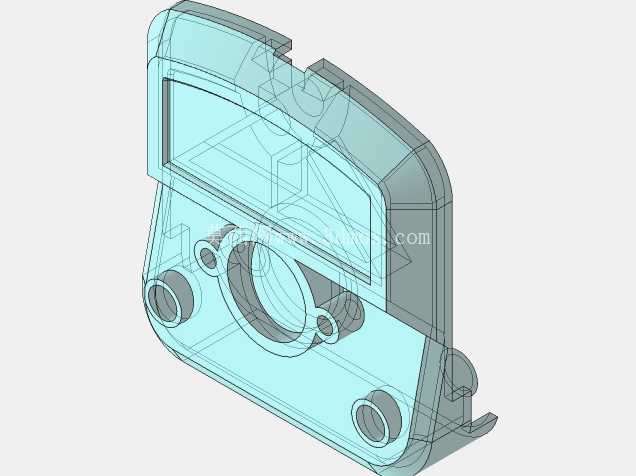

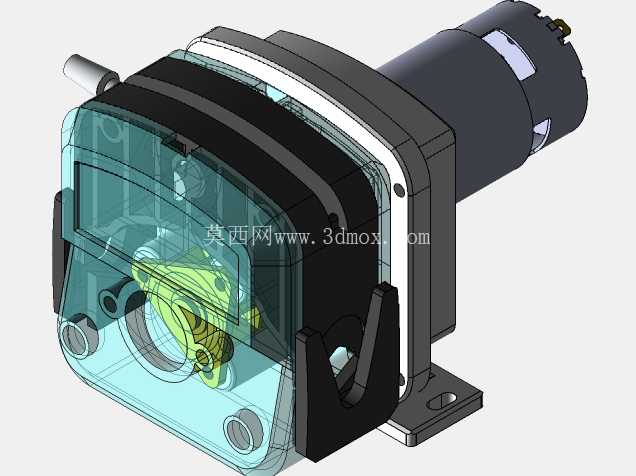

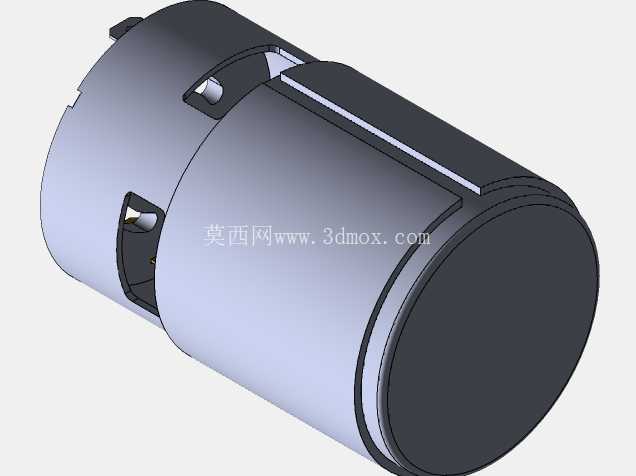

从结构排布来看,驱动端采用直联式直流电机布局,没有额外增设减速箱的外置连接结构,电机输出轴直接和泵头内的转子组件连接,这种布局最大的好处是压缩了整体轴向尺寸,对于安装空间局促的小型集成设备来说,能大幅降低安装位的空间预留要求。泵头部分采用透明端盖设计,不是为了外观装饰,而是方便现场运维人员直接观察内部滚轮的运转状态、软管的挤压形变情况,不用拆解端盖就能判断软管是否老化、滚轮是否卡滞,能减少日常运维的拆解工作量。泵头的压管结构采用快拆式压块设计,更换软管的时候不需要额外工具,扳开压块的卡扣就能直接取出旧软管、穿入新软管,复位压块之后就能直接投入使用,相比螺丝紧固的压管结构,换管时间能缩短七成以上,适合需要频繁更换软管、切换输送流体类型的使用场景。

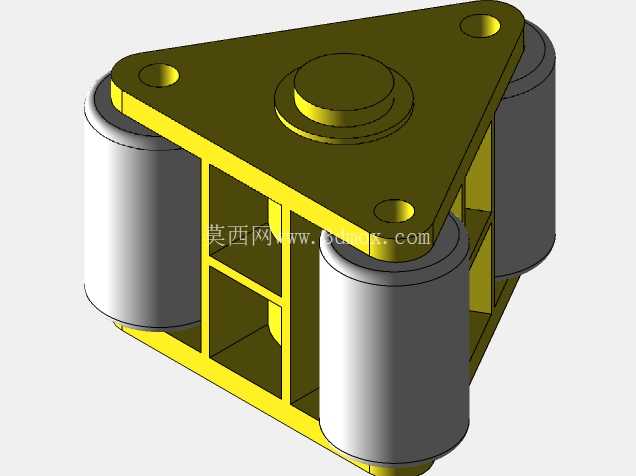

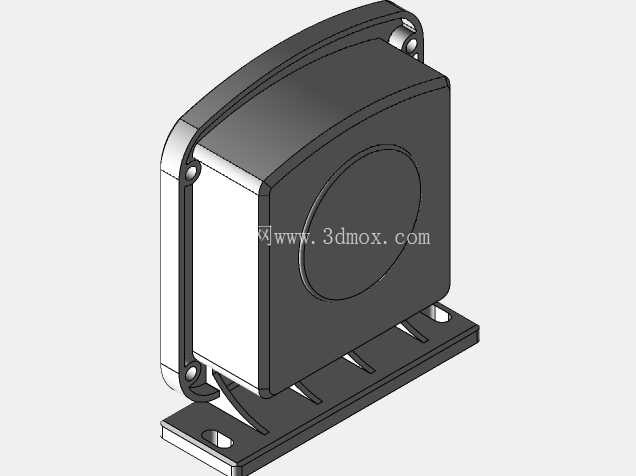

转子部分采用三滚轮对称布局,相比两滚轮结构,三滚轮在运转过程中对软管的挤压频次更高,输出的流体脉动更小,流量稳定性更好,不会出现两滚轮结构常见的间歇性断流、流量波动幅度过大的问题;滚轮的外缘做了圆弧过渡处理,和软管接触的时候是面接触而非线接触,能避免应力集中割伤软管,延长软管的连续使用寿命。泵体的安装底座采用一体式压铸成型的支脚结构,支脚上预留了两个长圆形安装孔,安装的时候可以根据现场安装孔位的偏差微调固定位置,降低安装基座的加工精度要求;支脚的安装面和泵体主轴的平行度公差控制在0.1mm以内,能避免安装之后电机轴受径向力出现偏磨,延长轴承的使用寿命。

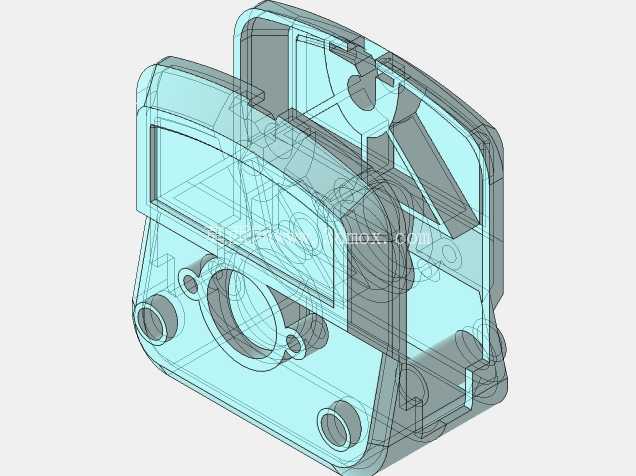

进出口的管接头采用直插式宝塔结构,适配常用的硅胶管、橡胶软管,不需要额外的管箍紧固,插到位之后依靠接头的倒刺结构就能实现密封固定,能承受0.1MPa以内的工作压力不会出现脱管问题。泵头的壳体和端盖之间采用卡扣加定位销的连接方式,定位销保证端盖和壳体的同轴度,避免端盖装偏之后蹭到转子滚轮,卡扣结构则方便拆解维护,不需要逐个拧动固定螺丝。在设计转子和电机轴的连接结构时,采用了D型轴截面的传动结构,相比平键连接,D型轴的加工更简单,装配的时候直接插入就能实现周向固定,不会出现平键连接常见的键槽旷量、传动打滑问题,适合小扭矩的直流电机驱动场景。

考虑到蠕动泵的工作特性,泵头内部没有设置额外的密封结构,因为流体全程在软管内部流动,不存在流体泄漏到泵腔内部的风险,也就不需要考虑动密封、静密封的泄漏问题,这也让整个泵头的结构零件数量大幅减少,加工和装配成本都能得到有效控制。在确定整体尺寸边界的时候,把电机直径、泵头直径、整体轴向长度都做了紧凑化处理,泵头的外径控制在和电机外径接近的尺寸,不会出现泵头过大、电机偏小的头重脚轻问题,安装之后整体重心落在安装支脚的支撑范围内,高速运转的时候不会出现明显的振动。滚轮的材质选用自润滑性能好的工程塑料,运转的时候和软管摩擦不需要额外添加润滑剂,也不会因为摩擦产生碎屑污染软管,符合洁净输送的要求。压块的压紧力度做了限位设计,不会因为操作人员扳动压块的时候用力过大导致压块过度挤压软管,造成软管提前疲劳损坏,压合到位之后的挤压量刚好能完全压闭软管,保证输送过程中的自吸能力和计量精度,不会出现回流问题。

这款结构的蠕动泵,自吸高度可以达到3米以上,不需要提前灌泵就能启动输送,对于安装位置在液位上方的工况来说非常友好,不需要额外配置引水装置。在流量控制方面,因为直流电机的转速和供电电压呈线性关系,通过调整供电电压就能线性调整输出流量,不需要复杂的控制程序就能实现流量调节,适合搭配简单的调速电路实现定量输送。整体结构没有易损的金属摩擦副,唯一的易损件就是输送软管,日常维护只需要定期更换软管即可,维护成本远低于其他类型的流体输送泵。在做三维建模的时候,所有零件的配合公差都按照实际加工精度做了预留,比如转子和中心轴的配合间隙、滚轮和销轴的转动间隙、端盖和壳体的配合间隙,都符合注塑件和机加工件的常规公差要求,建模完成之后可以直接导出工程图用于加工生产,不需要再做额外的结构调整。
