工业级蜗壳式离心泵流体输送结构设计

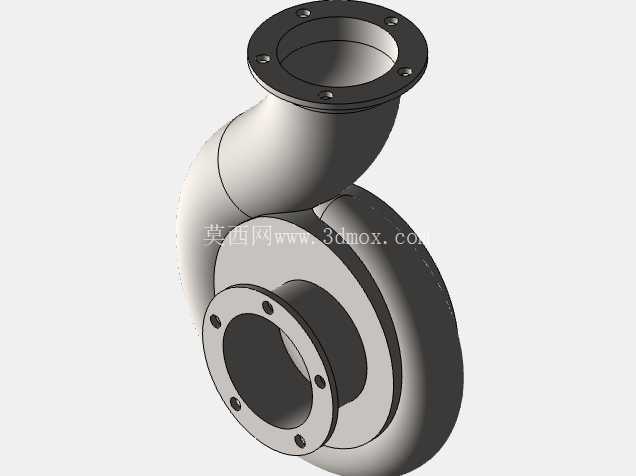

　　这款离心泵的三维结构设计，核心围绕工业流体输送场景的实际安装与运行需求展开，蜗壳流道的曲率过渡经过反复校核，避免流体在转向过程中出现局部涡流造成的能量损耗，进出口法兰的螺栓孔位严格匹配通用管路安装标准，现场对接时无需额外加工转接法兰，能直接适配同公称通径的工业管路系统。从安装边界来看，进出口法兰的端面垂直度公差控制在机械安装通用要求范围内，泵体与叶轮配合的止口位置预留了标准密封件安装槽，装配时可直接嵌入对应规格的密封圈，无需现场修配密封面，能有效降低现场安装的工时消耗。

　　设计过程中优先考虑了日常运维的便利性，泵体的分体式结合面定位销孔位置做了防呆设计，拆解检修后回装时不会出现对位偏差，蜗壳的壁厚根据不同承压区域做了差异化处理，高压侧壁厚适当加厚以承受流体升压后的压力冲击，低压侧在保证结构强度的前提下做了轻量化优化，避免整机重量过大增加安装基座的载荷。在实际工业应用场景中，这类离心泵可覆盖清水、低粘度工业流体的输送需求，进出口的法兰连接形式能适配化工、市政供水、循环冷却水系统等多种管路布局，流道内壁的过渡圆角设计减少了流体中的固体颗粒在壁面的沉积概率，输送含少量杂质的流体时也能降低流道堵塞的风险。

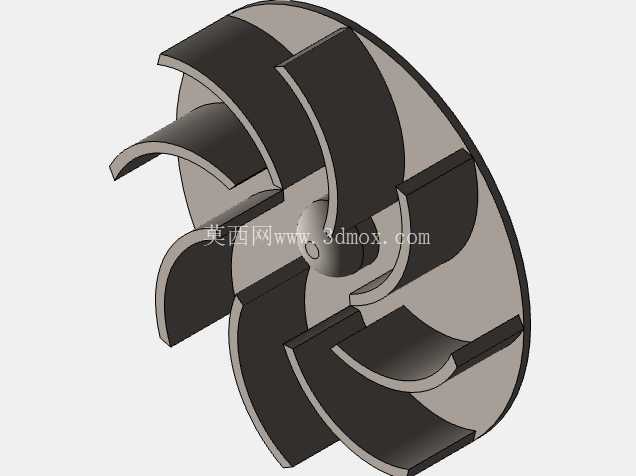

　　叶轮与泵体的配合间隙按照通用离心泵的运行标准设定，既保证容积效率不会因间隙过大出现回流损耗，也避免间隙过小在运行受热膨胀后出现叶轮与泵体的刮擦故障。从结构细节来看，法兰端面上的密封水线加工位置与密封件尺寸完全匹配，法兰螺栓的孔间距均匀分布，紧固时能保证密封面受力均匀，避免局部压力不足出现渗漏。泵体的外形轮廓在满足流道水力性能的前提下，尽量减少了不必要的外凸结构，安装时周边预留的操作空间可以更小，适合在设备布局紧凑的工业厂房内布置。

　　设计阶段也考虑了铸造工艺的可行性，所有壁厚过渡位置都做了圆弧过渡，避免铸造时出现壁厚突变导致的缩孔、砂眼等缺陷，泵体外部的加强筋位置设置在应力集中区域，既能提升泵体整体的结构刚性，也不会在铸造时造成热节缺陷。对于设备选型人员来说，这个模型的结构尺寸可以直接作为管路布局的参考依据，进出口的中心距、法兰端面到泵体中心的安装尺寸都符合通用离心泵的安装尺寸规范，替换同参数旧泵时可以直接匹配原有管路和基座，无需重新改造安装基础。建模过程中对所有配合面的尺寸公差都做了对应标注，结构设计人员可以直接参考这个模型的配合公差设定，完成后续的工程图输出，流道的型线数据也可以直接提取用于后续的水力性能仿真验证，减少重复建模的工作量。
