DN15内螺纹连接手柄式铜球阀结构

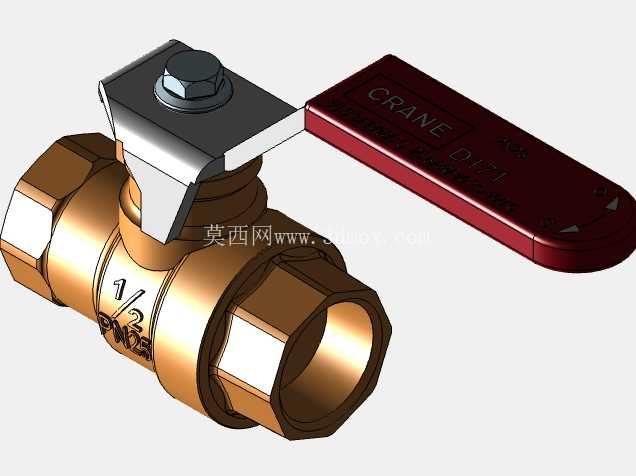

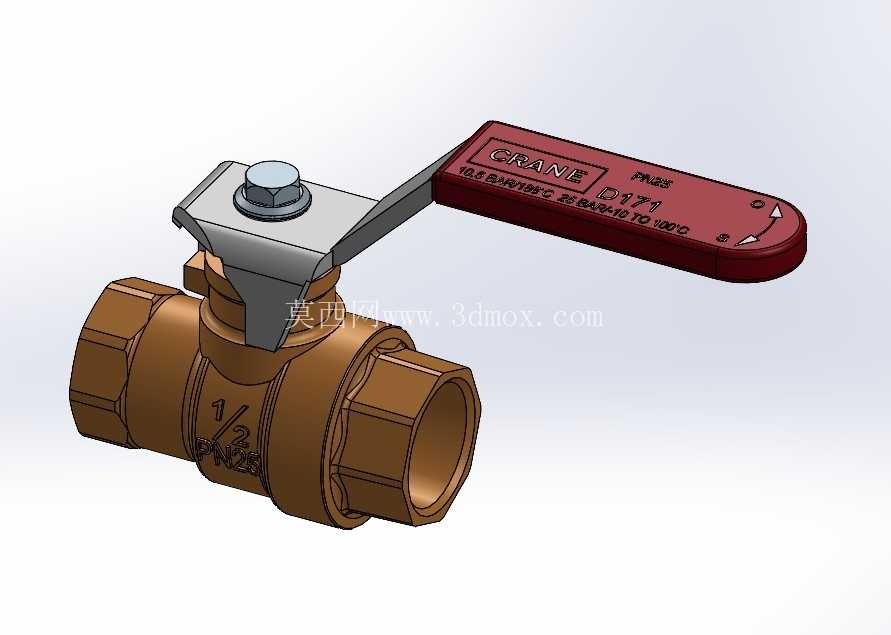

　　在民用给排水、小型工业流体输送、暖通空调支路、气动控制管路等场景中，小通径手动截断阀的选型一直是管路设计里的高频需求，DN15也就是常说的1/2英寸通径的球阀，是这类场景里应用最广的阀件之一。这款手柄式铜球阀采用BSP标准内螺纹连接，适配绝大多数常规低压流体管路的安装需求，阀体采用锻铜材质加工，既满足饮用水接触的卫生要求，也能耐受常规水、压缩空气、低压油品等介质的腐蚀，相比铸铁阀件抗锈蚀能力更强，相比不锈钢阀件成本更低，是民用和普通工业场景的高性价比选择。从结构设计来看，这款球阀采用浮动球结构，球体与阀座的密封靠介质压力实现自紧，低压工况下也能保证可靠密封，不会出现小压力下内漏的问题；手柄采用加长杠杆设计，操作力矩小，普通操作人员无需额外工具就能完成开关动作，手柄上的标识清晰标注了开关方向，阀杆处采用双重O型圈密封，避免阀杆转动位置出现外漏，阀杆的防飞出结构设计，即便在管路带压状态下误操作拆下阀杆压帽，阀杆也不会被介质压力顶出造成安全事故。

　　安装边界上，这款球阀两端的内螺纹为标准BSP1/2管螺纹，螺纹有效啮合长度符合通用管路安装规范，安装时不需要额外预留过长的螺纹拧入空间，阀体的六角结构方便安装时用扳手夹持固定，不会因为拧动管路接头时造成阀体变形；整体结构紧凑，轴向安装尺寸短，在狭小的管路排布空间里也能顺利安装，不会因为阀件长度问题造成管路排布干涉。从实际使用的角度看，这类小通径球阀主要用于支路管路的通断控制，不适合做流量调节使用——因为球阀在半开状态下，介质会冲刷球体密封面，长期半开使用会造成密封面磨损导致内漏，设计选型时需要明确这一使用边界，不能将其作为调节阀使用。

　　手柄的开关角度为90度，从全开到全关只需要转动四分之一圈，操作响应快，适合需要快速切断介质的场景，比如家用进水支路、设备冷却水进水端、气动工具的气源支路等位置，一旦出现管路泄漏或者设备故障，能快速切断上游介质，避免故障扩大。建模过程中需要注意的细节也很多，比如阀体内部的流道要做等通径设计，不能出现缩径造成的流阻增大，球体的通孔直径要和公称通径匹配，保证介质通过时的压力损失在允许范围内；螺纹部分的建模要符合BSP螺纹的标准牙型，不能用普通公制螺纹代替，否则安装时会出现螺纹不匹配、密封失效的问题；手柄和阀杆的连接采用扁方结构，保证转动时不会出现打滑，扁方的配合公差要选合适的过渡配合，既不会因为过紧造成装配困难，也不会因为间隙过大导致手柄开关旷量过大。

　　另外，阀体上的标识刻印要清晰，标注通径、压力等级、介质流向等关键信息，方便现场安装和后期维护时识别，阀帽和阀体的连接采用螺纹加密封胶的结构，保证阀体中缝处不会出现外漏，整体的零件数量少，拆装维护方便，后期如果出现密封件老化，只需要更换阀座和O型圈就能继续使用，不需要整体更换阀件，降低了后期的维护成本。在不同的应用场景里，这类铜球阀的适配性也很强，比如在暖通系统里，它可以用于风机盘管的进出水管路控制，夏季通冷水、冬季通热水都不会因为温度变化造成密封失效；在压缩空气管路里，它可以用于单个用气工位的气源切断，耐受压缩空气里的少量冷凝水腐蚀；在家用给排水系统里，它可以用于台盆、热水器的进水控制，开关手感轻便，老人也能轻松操作。需要注意的是，这类铜球阀的适用压力等级一般不超过PN25，适用温度范围在-10℃到120℃之间，不能用于高温蒸汽管路或者高压液压管路，选型时要根据实际的介质参数确认适配性，不能超范围使用。从结构可靠性来看，这款球阀的所有运动部件都做了耐磨处理，球体表面做了抛光处理，降低和阀座的摩擦系数，长期开关操作也不会出现密封面磨损过快的问题，正常使用情况下开关寿命可以达到上万次，满足常规场景的长期使用需求。
