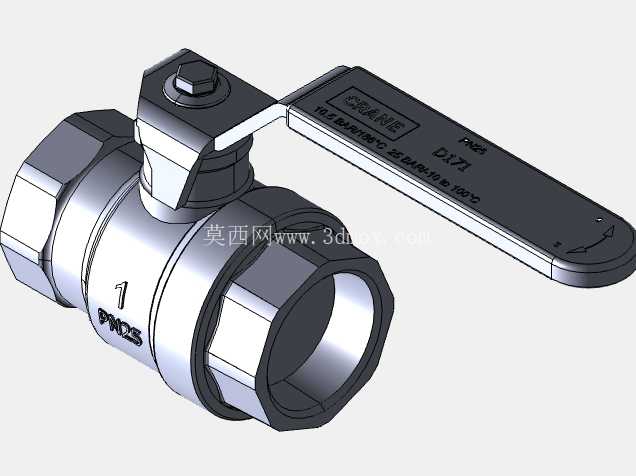

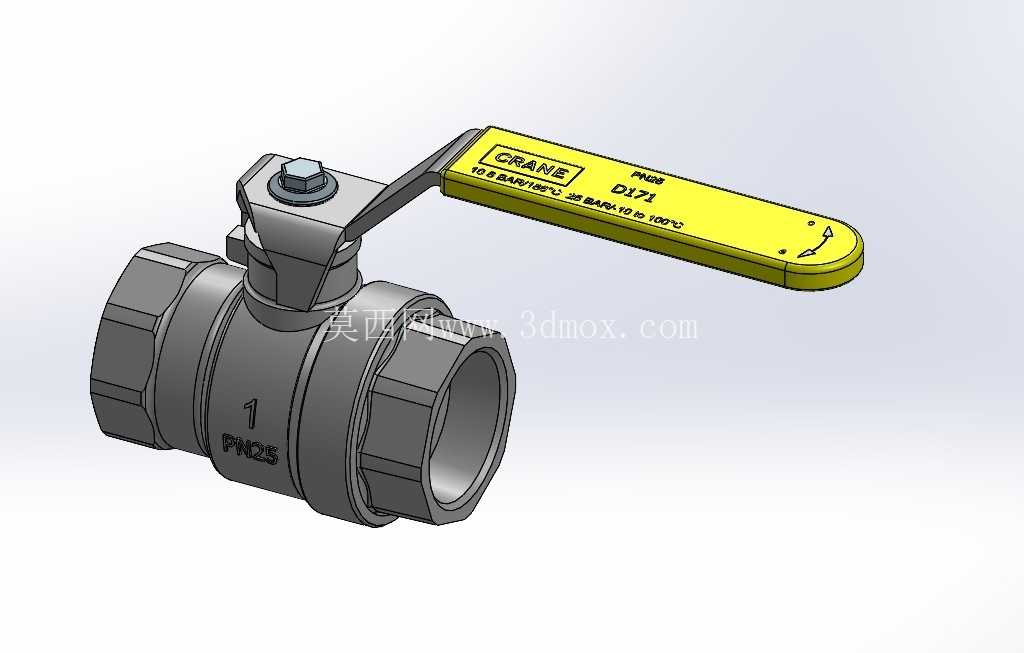

DN25内螺纹BSP手柄式黄铜球阀结构

这款DN25规格的手柄球阀，适配公称通径25mm的管路系统，连接端采用BSP英制管螺纹标准，是民用给排水、小型工业流体输送、暖通空调支路、设备冷却水回路里极为常见的通断控制元件。不同于法兰连接的大口径阀件，内螺纹连接的结构不需要额外配对法兰、密封垫片组与螺栓紧固件，安装时仅需在管端外螺纹处缠绕适配的密封生料带或涂抹管螺纹密封胶，将阀体两端对准管端旋紧即可完成固定，整体安装占用的轴向空间极小，非常适合排布紧凑的机柜内部管路、设备内嵌流体回路、家装水电支管这类安装空间受限的场景。

从功能逻辑上看，这款阀采用手动手柄驱动，手柄与阀杆顶端通过扁方结构配合传递扭矩，阀杆与球体之间设置有定位卡合结构，转动手柄时可直接带动球体绕垂直于管路轴线的方向旋转90度，即可实现全开到全关的状态切换，操作时不需要多圈旋转，仅需扳动90度就能完成通断操作，现场操作人员不需要额外工具，徒手就能完成管路启闭，紧急工况下可以快速切断流体通路，响应速度远优于闸阀、截止阀这类多回转阀件。球体采用通孔结构，全开状态下通孔与管路通径完全对齐，流道没有突兀的缩径或转向结构，流体流经阀腔时的局部阻力系数极低，不会造成明显的压力损失，对于输送清水、低压气体、轻质油品这类无硬质颗粒的洁净流体时，长期运行也不容易在阀腔内部积存杂质，降低了阀件卡涩的概率。

设计层面上，这款阀的结构做了很务实的工程化考量：阀体采用两瓣式对合结构，两个阀体半件通过螺纹旋合压紧中间的球体密封副，加工时不需要复杂的多轴联动工序，普通数控车床就能完成主体型腔的加工，量产时的工艺成本控制得很好。阀杆采用下装式结构，也就是阀杆从阀体内部向外穿出，即使阀杆处的密封填料出现磨损，在管路内部压力的作用下阀杆也不会被介质压力顶出阀体，避免了阀杆飞出的安全隐患，这一点在低压气体输送场景下尤为重要。手柄的长度做了适配DN25通径的扭矩匹配，既不会因为手柄过短导致操作时需要施加过大的扳动力，也不会因为手柄过长导致安装后占用过多周边空间，手柄表面压制的开关方向标识与通径、压力等级标识，现场安装后不需要额外做状态标记，操作人员一眼就能识别当前阀的启闭状态，避免误操作。

安装边界方面，这款阀的两端内螺纹深度符合BSP螺纹的标准旋合长度要求，安装时需要注意预留出手柄的转动空间，也就是阀体侧方需要留出至少与手柄长度相当的无遮挡区域，避免手柄扳动时与周边管路、设备结构发生干涉。由于是内螺纹连接结构，安装时的旋紧扭矩需要控制在合理范围，不能为了追求密封效果过度旋紧，否则会导致阀体螺纹处出现应力开裂，尤其是采用黄铜材质的阀体，本身材质强度低于钢制阀件，过度施力很容易造成阀体损坏。日常维护时，只需要定期检查阀杆处的填料密封是否存在渗漏，如果出现轻微渗漏，只需要适当压紧阀杆处的填料压盖螺母就能消除泄漏，不需要将整个阀从管路上拆下来，维护工作量很小。

在实际选型应用中，这款阀适合用于公称压力不超过PN16的常温流体管路，不能用于输送含有硬质固体颗粒的浆液类介质，否则颗粒会卡入球体与密封座之间的间隙，造成密封面划伤，导致阀关闭后出现内漏。如果用于热水输送场景，需要确认密封座的材质耐温等级匹配工况温度，避免高温下密封材料过早老化失效。相较于同通径的电磁阀、电动阀，这款手动球阀不需要外接电源或控制气源，完全依靠人工操作，可靠性更高，不会因为断电、断气出现失控的情况，非常适合作为支路检修的切断阀使用，在设备维护时可以可靠切断上游流体，保障检修作业的安全。
