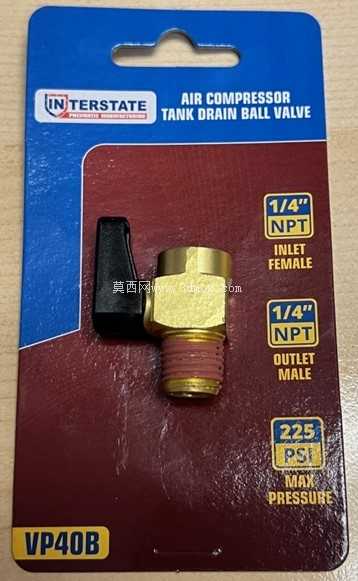

带黑色塑料手柄的1/4英寸NPT外螺纹黄铜球阀

在小型气动控制回路、实验室气路排布、家用净水设备支路、小型液压测试台架这类对通径要求不高、需要频繁通断操作的管路场景里，这类小规格手动球阀的出镜率一直很高。不同于大口径工业管线用的法兰连接球阀，这款1/4圈动作的黄铜球阀，从结构设计之初就瞄准了小通径、快操作、低扭矩的使用需求，阀体采用黄铜锻压成型后做机加工，材质本身的耐腐蚀性和切削性能平衡得很好，既可以适配常规的压缩空气、常温清水管路，也能在无强腐蚀的低压油路、真空支路里使用。

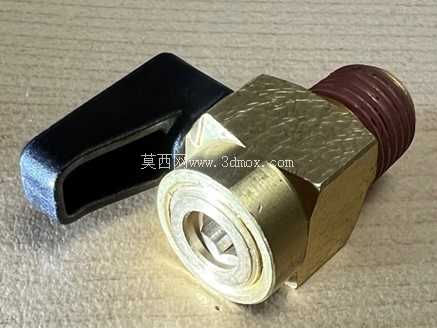

从结构上看，这款球阀采用直角式进出流道设计，一端为1/4英寸NPT外螺纹，直接可以拧入对应内螺纹的管路接头或者设备接口，不需要额外搭配转换接头，减少了管路的泄漏点；另一端的插接式接口可以适配对应外径的软管，在小型设备的气路连接里，这种外螺纹加直插的组合能大幅缩短装配工时，现场布管的时候不需要做复杂的螺纹密封缠绕之外的预处理。操作端采用黑色塑料材质的扳动手柄，手柄做了贴合手指按压的弧度设计，因为是1/4圈的回转行程，从全开到全关只需要转动90度，操作的时候不需要像截止阀那样旋转多圈，在需要快速切断或者导通介质的场景里，单手就能完成操作，而且塑料手柄的绝缘属性，在部分有防静电要求的低压气路场景里也能避免金属手柄带来的静电传导风险。

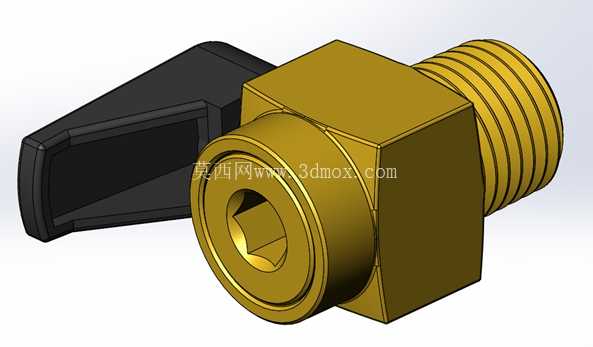

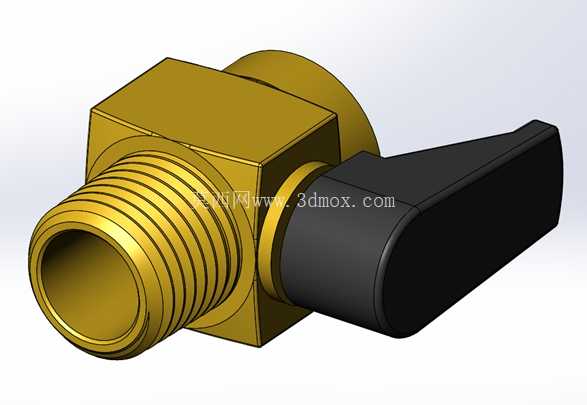

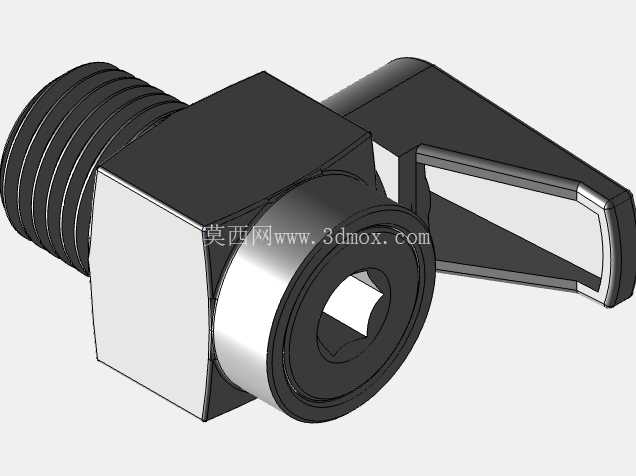

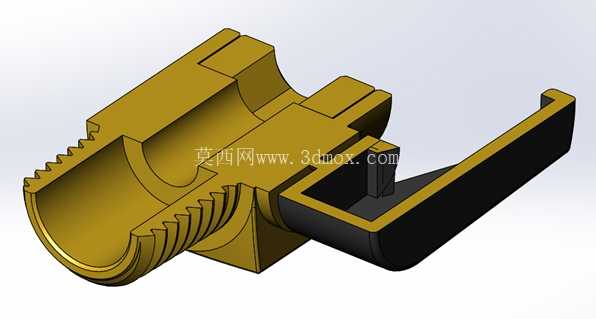

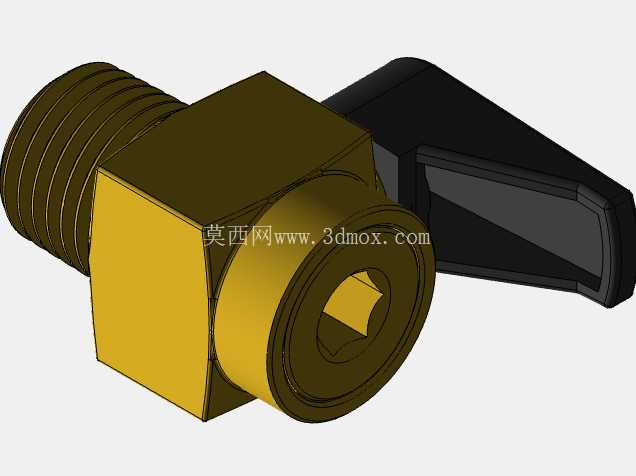

设计这款球阀的三维模型时，首先要明确的是安装边界尺寸：阀体的方形主体边长要匹配NPT1/4螺纹的最大外接圆尺寸，不能因为追求小巧就压缩阀体壁厚，黄铜材质的承压能力和壁厚直接相关，常规1.6MPa工作压力下，阀体最小壁厚不能低于1.5mm，否则长期受介质压力冲击容易出现开裂。螺纹部分的建模要严格遵循NPT螺纹的锥度标准，1:16的锥度不能做直螺纹处理，牙型角60度的参数要准确，否则实际装配的时候会出现螺纹拧不到位、密封失效的问题。手柄和阀芯的连接部分采用扁位配合，避免转动的时候出现打滑，手柄的转动行程要做机械限位，也就是转到90度的时候刚好被阀体的凸台挡住，不会出现过转导致的阀芯密封面错位。

实际选型应用的时候，这款球阀的通径是和1/4英寸NPT螺纹匹配的，额定流量系数可以满足支路管径的介质通流需求，不会因为阀体内的流道缩径造成过大的压力损失。密封结构采用阀座内嵌聚四氟乙烯密封圈的形式，和黄铜阀芯的球面配合，转动扭矩小，密封性能可靠，在真空场景下使用时，只要螺纹处做好密封，就能满足10Pa以内的真空度要求，不会出现泄漏。安装的时候要注意，阀体的方形部分可以用扳手夹持拧紧，不能直接扳动手柄来拧螺纹，否则会造成手柄连接部分的断裂或者阀芯错位；手柄的操作空间要预留足够，至少要保证手柄周围有30mm以上的转动空间，避免安装后因为周边管路或者设备部件干涉，导致无法完成全开全关的操作。

在三维建模的细节处理上，黄铜阀体的外螺纹部分要做出真实的牙型收尾，不能做成光杆加贴图的形式，阀体和手柄的配合间隙要控制在0.2mm左右，既符合实际装配的公差要求，也能在做装配动画或者干涉检查的时候不会出现报错。手柄的表面做了细微的防滑纹理处理，实际使用的时候手上沾有少量油污或者水也能顺利操作，不会打滑。整个球阀的重量控制在几十克的级别，安装在轻质管路或者小型设备上不会因为自重造成管路接头的额外受力，长期使用也不会出现管路变形的问题。

不同于电动或者气动控制的球阀，这款手动球阀不需要额外接气源或者电源，完全依靠人工操作，在一些不需要自动控制、只需要日常维护时通断的支路里，成本优势非常明显，而且结构简单，后期维护只需要更换阀座的密封圈就能继续使用，不需要整体更换，维护成本很低。在小型自动化设备的气路设计里，这类小球阀通常布置在每个气动支路的前端，当某个支路的气动元件需要维护时，只需要关闭对应的小球阀，不需要把整个设备的总气源关掉，不影响其他支路的正常运行，大幅提升了设备维护的便利性。在净水设备的滤芯支路里，这类黄铜球阀也常被用作进水控制阀，更换滤芯的时候关闭球阀就能截断水流，避免漏水。
