平行式公头软管连接接头结构设计

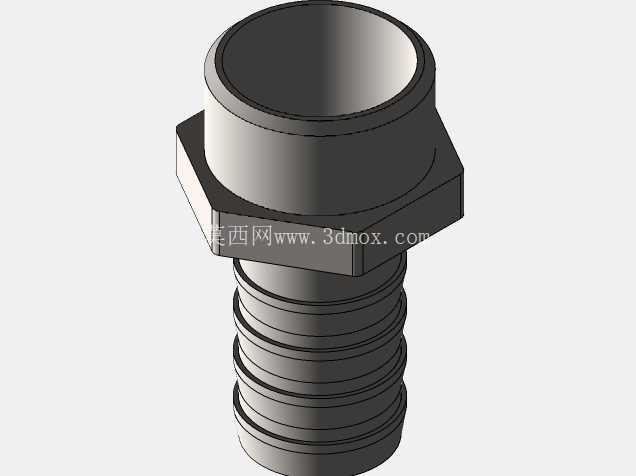

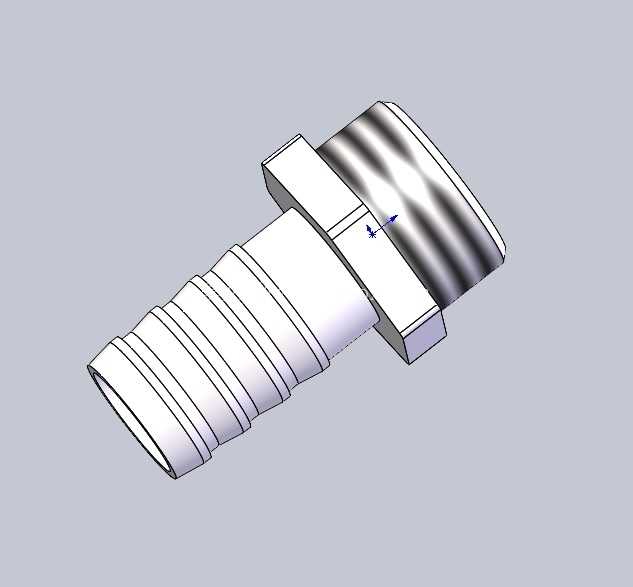

　　从结构功能来看，该接头分为三个核心功能段：一端是带多道环形倒刺的软管插接段，倒刺的外径略大于适配软管的内径，当软管套入该段后，倒刺会嵌入软管内壁，配合外置喉箍锁紧后，可承受0.6-1.0MPa的工作压力，避免管路受压脱落或出现渗漏；中间段为六角拧动结构，对边尺寸适配常规活动扳手、开口扳手的夹持需求，安装时可通过该段施加扭矩，避免拧动过程中接头整体转动导致软管扭曲；另一端为平行外螺纹连接段，螺纹采用通用管螺纹标准，可直接拧入带对应内螺纹的阀体、设备端口、管路接头座上，平行螺纹的密封依靠端面加装的密封垫片实现，相比锥螺纹无需在螺纹段缠绕生料带，拆装重复利用率更高，适合需要频繁拆装维护的管路节点。在流体输送管路的布设场景中，软管接头是实现柔性管路与刚性端口对接的核心基础零件，这类平行公头结构的软管接头，主要适配低压流体输送工况下的软管端接需求，常见于小型气动回路、低压给排水支路、日化流体灌装管路、小型设备冷却循环水路等场景，用来替代需要专用工具压接的一体式接头，降低现场管路改装、维护的操作门槛。

　　设计这类接头时，首先要明确适配软管的内径公差范围，倒刺段的尺寸设计需要兼顾插接难度与连接可靠性：倒刺外径过大会导致软管插接困难，现场装配时容易出现软管端部被顶翻、内壁被刮伤的问题，倒刺外径过小则会导致锁紧后抱紧力不足，受压时容易出现脱管事故；每道倒刺的导入端做15度倒角处理，方便软管顺利套入，倒刺的止退侧采用90度直角结构，保证软管受拉时倒刺可以牢牢卡住软管内壁。中间六角段的厚度需要满足扭矩强度要求，按照常用的4分规格接头计算，六角段厚度不小于5mm时，可承受25N·m的拧紧扭矩，不会出现拧裂、变形的问题；六角段与两端结构的过渡位置做R0.5的圆角处理，避免应力集中导致接头在受振动、冲击载荷时出现断裂。

　　平行螺纹段的长度需要匹配常规内螺纹端口的深度，一般控制在12-15mm，既保证足够的螺纹啮合扣数，又避免螺纹过长顶到对端管路内部影响通流面积；接头的内孔通径做等径设计，整个流道没有突变台阶，可减少流体经过接头时的压力损失，避免流体中的杂质在台阶位置沉积堵塞管路。安装边界方面，这类接头安装时需要预留足够的扳手操作空间，以4分规格为例，六角对边尺寸为19mm，扳手活动需要的径向空间不小于30mm，轴向方向需要预留至少20mm的软管套接操作空间，方便将软管完全推过所有倒刺段，到达六角段的端面位置；如果安装位置空间受限，可选择将六角段设计为尺寸更小的内六角结构，但会相应降低可承受的拧紧扭矩，仅适合压力更低的工况。

　　材质选择上，这类接头常规采用黄铜棒料车削加工，表面做镀镍处理防锈，也可根据输送介质的腐蚀性选择304不锈钢材质，加工时需要保证各段的同轴度误差不超过0.1mm，避免安装后螺纹段与插接段不同心，导致软管弯折出现通流不畅的问题；所有锐边都需要做倒钝处理，避免安装时划伤操作人员或割破软管内壁。在实际设备选型中，这类接头需要根据输送介质的类型、工作压力、工作温度匹配对应的材质与密封垫片，输送普通水、空气时可采用丁腈橡胶垫片，输送弱腐蚀性流体时可采用氟橡胶垫片，输送食品级介质时需要采用符合食品接触标准的硅胶垫片，同时要保证接头内孔通径与软管通径一致，避免出现通流截面变化影响整个管路的流量参数。
