内螺纹连接手动球阀三维结构设计

在民用给排水、小型液压回路、低压气动传输、化工试剂输送等诸多对管路截断密封性有要求的场景里，这类小型手动球阀始终是管路系统里用量极大的基础控制元件。不同于闸阀、截止阀需要多圈旋转手轮完成启闭，球阀的核心优势在于仅需将手柄旋转90度即可完成全开到全关的状态切换，操作响应速度快，且全开状态下流道几乎无额外缩径，流体经过时的压损远小于同通径的截止阀，非常适合需要频繁启闭、快速切断介质的管路节点。

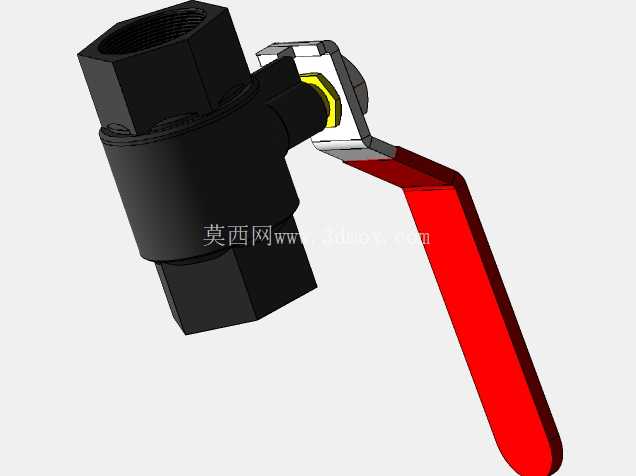

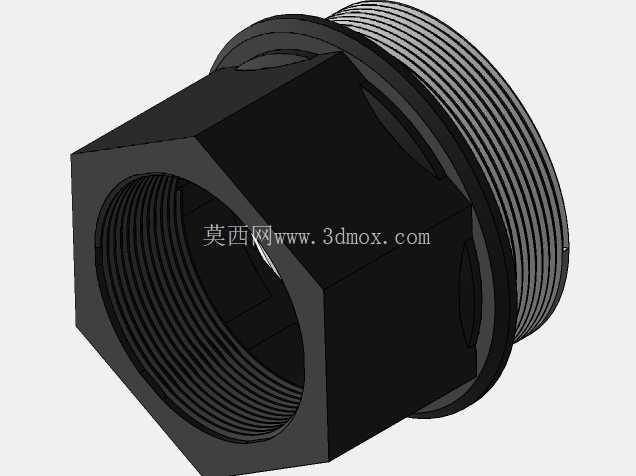

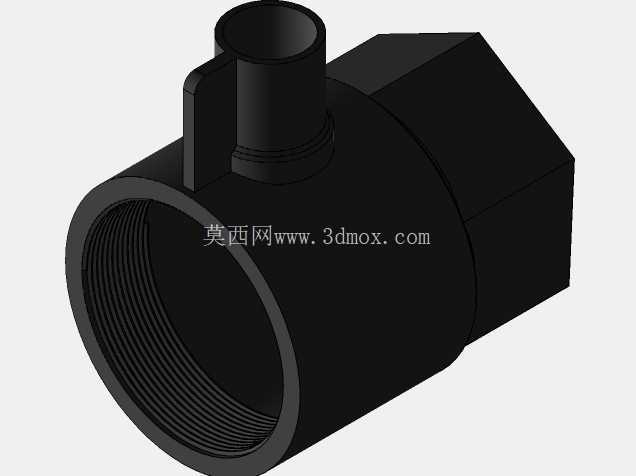

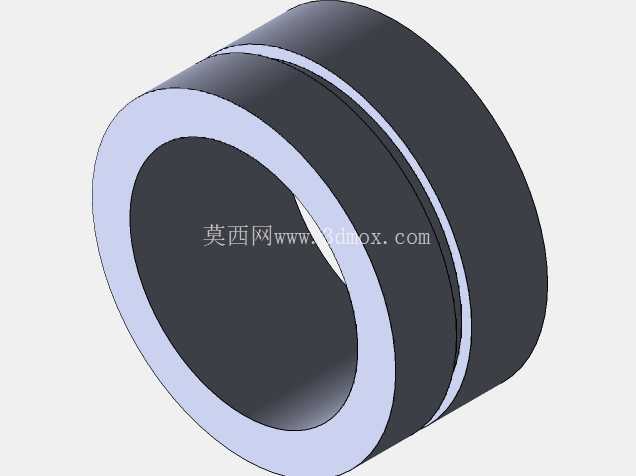

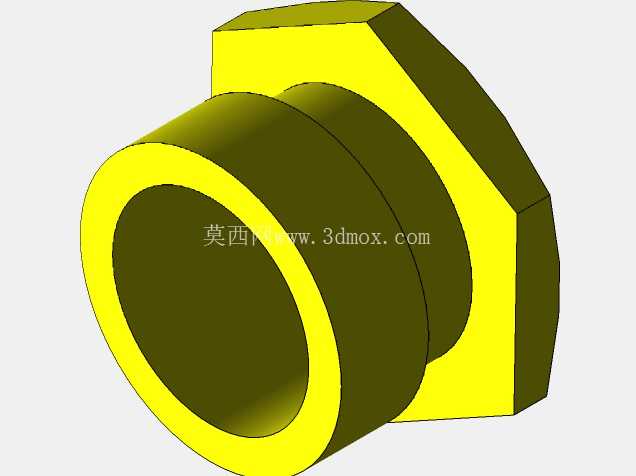

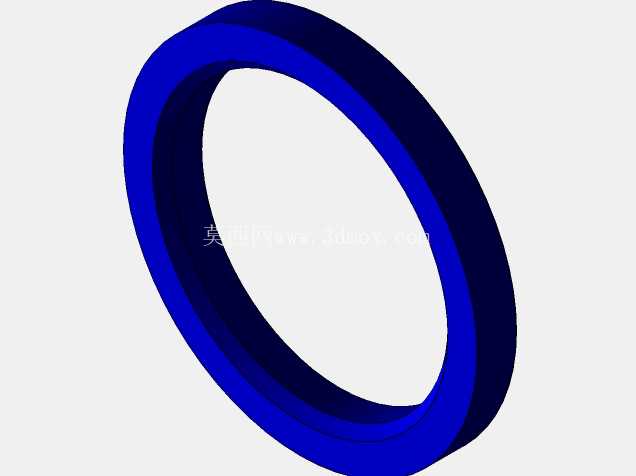

从结构设计逻辑来看，这款球阀采用了最经典的两片式阀体结构，阀体两端均为内螺纹接口，可直接与同规格的外螺纹管路、接头旋合连接，无需额外焊接法兰，安装空间占用小，非常适合紧凑型管路布局。球体部分采用通孔设计，通孔直径与管路通径保持一致，避免了流道突变带来的紊流、冲蚀问题，也减少了介质在阀腔内的残留，对于输送洁净水、低压气体、低粘度油品的场景十分友好。密封结构上，球体两侧配置了弹性密封座，依靠装配预紧力贴合球面，在低压工况下即可实现零泄漏截断，手柄与阀杆的连接部位设置了防松结构，避免频繁操作后手柄松旷导致的开关位置偏差，阀杆与阀体之间的密封采用填料压合结构，可在长期使用后通过调整压盖紧度补偿密封磨损，延长整阀的使用寿命。

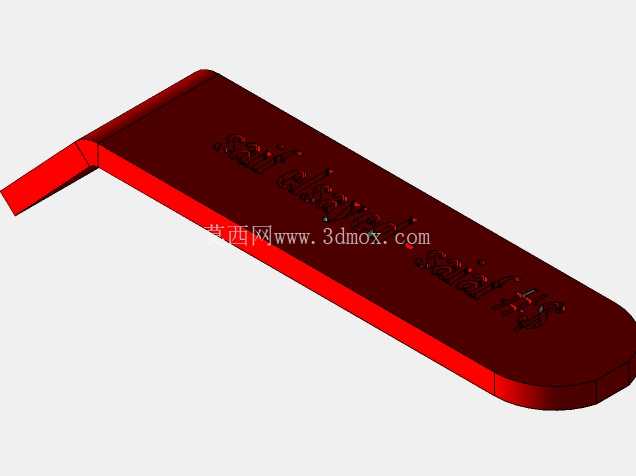

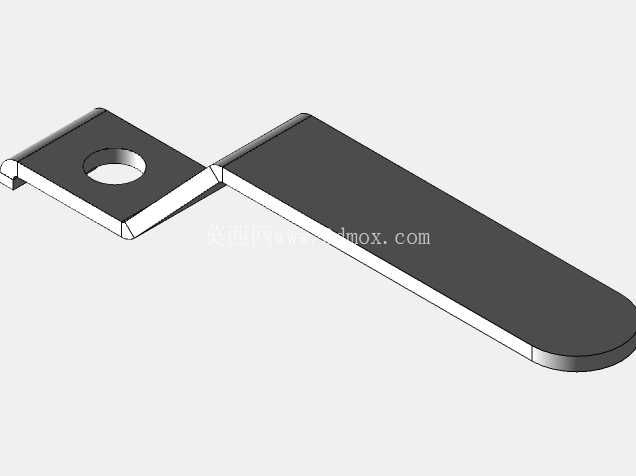

从安装边界来看，这款球阀的整体外形为对称式六角结构，两端六角部位可直接用普通活动扳手夹持完成管路旋紧，无需专用工装，安装时需要预留的操作空间仅需满足手柄90度旋转的范围即可，手柄处于与管路平行位置时为全开状态，垂直时为全关状态，操作人员可直接通过手柄方位判断阀门启闭状态，无需额外加装位置指示装置。设计过程中需要重点关注的尺寸边界包括两端内螺纹的同轴度，若同轴度偏差过大，会导致球体装配后出现卡滞，开关力矩陡增；阀杆的旋转中心需要与球体通孔中心严格垂直，否则会出现密封面偏磨，使用一段时间后出现内漏问题；手柄的长度经过力矩匹配设计，既保证操作人员无需借助加力杆即可完成带压状态下的启闭，又避免手柄过长导致的误碰、操作空间浪费。

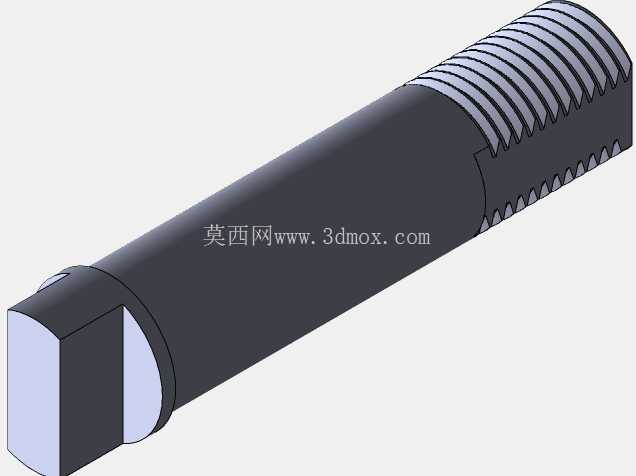

在实际选型应用中，这类小型内螺纹球阀通常用于通径50mm以下的支路管路，工作压力普遍在1.6MPa及以下，适用介质温度范围受密封件材质限制，常规丁腈橡胶密封可适配-20℃到120℃的水、油、气体介质，若更换氟橡胶密封件则可提升至180℃，适配部分弱腐蚀性化工介质。不同于法兰连接的大口径球阀，这类螺纹连接球阀的维护成本极低，若出现密封失效，仅需拆开阀体连接螺栓，更换密封座即可完成修复，无需整体更换阀门，在民用供水、小型设备的冷却回路、车间压缩空气支管路、家用燃气支路等场景中应用极为广泛。建模过程中需要重点还原的细节包括阀体六角部位的倒角、手柄与阀杆连接的扁方结构、密封座的安装槽尺寸、阀杆的防吹出结构，这些细节直接决定了模型用于装配干涉检查、3D打印样件验证时的准确性，若忽略了密封槽的尺寸公差，在后续做虚拟装配时会出现密封件压缩量不合理的问题，无法准确模拟实际装配后的密封效果。
