折叠式四旋翼航拍无人机结构设计

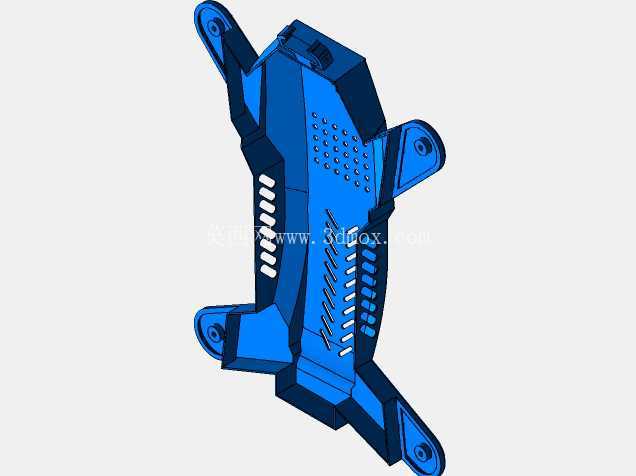

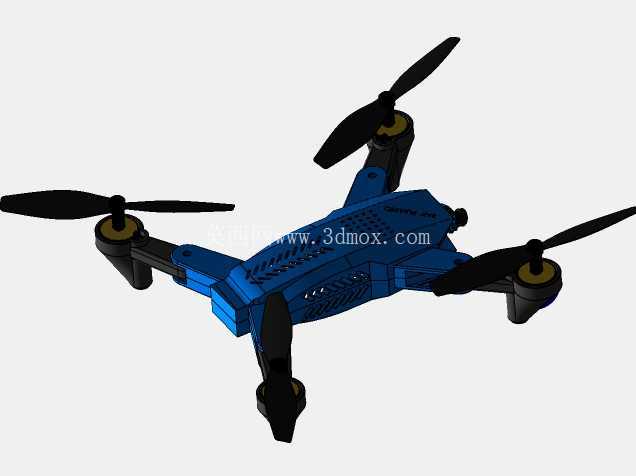

　　这款折叠式四旋翼飞行器的结构设计，核心围绕消费级航拍场景的便携需求与飞行稳定性做平衡，日常户外采风、短途旅行记录、小型活动跟拍都能适配，机臂采用折叠铰接结构，收纳状态下四个旋翼臂可向机身主体收拢，整体占用空间仅为展开状态的三分之一，能轻松放入普通双肩包的侧袋甚至大号外套口袋，解决了传统固定翼距四旋翼设备携带不便的痛点。从结构布局来看，机身主体采用上下壳扣合的装配方式，内部预留了飞控板、电池仓、图传模块的安装位，电池仓设置在机身重心位置，保证更换电池时不会大幅改变整机配平，飞控安装位周边设计了加强筋结构，避免飞行过程中机身振动传递到飞控的陀螺仪模块，影响飞行姿态解算精度。

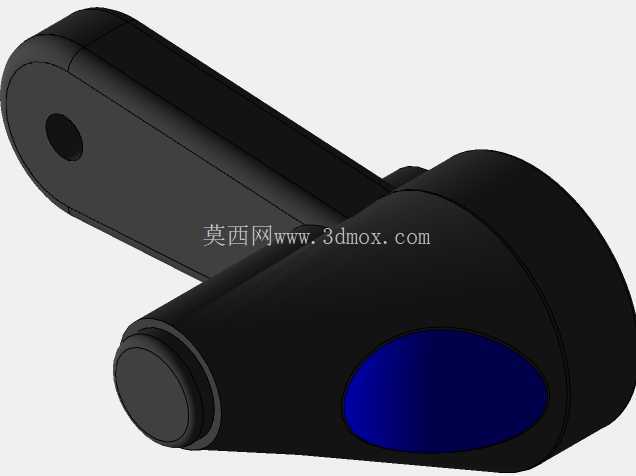

　　机臂与机身的铰接位置采用阻尼转轴设计，展开后可自动卡入定位槽，不需要额外的锁扣结构就能保证机臂在飞行过程中不会出现晃动，每个机臂末端的电机安装座做了下沉式设计，电机轴线与机臂上表面保持1.5度的内倾角，这个角度是经过多轮飞行仿真验证的，既可以抵消旋翼旋转产生的反扭矩，又能让飞行器在做偏航动作时响应更跟手，不会出现转向迟滞的问题。旋翼采用快拆式结构，桨叶根部的卡扣与电机轴的定位槽匹配，安装时只需要对准卡槽按压到位即可，不需要额外工具，日常更换损坏的桨叶只需要几秒钟，桨叶的翼型采用低速高升阻比设计，在3.7V锂电池供电的工况下，单旋翼拉力可以达到120g，整机起飞重量控制在180g以内，留空时间可以做到12分钟以上，满足日常航拍的时长需求。

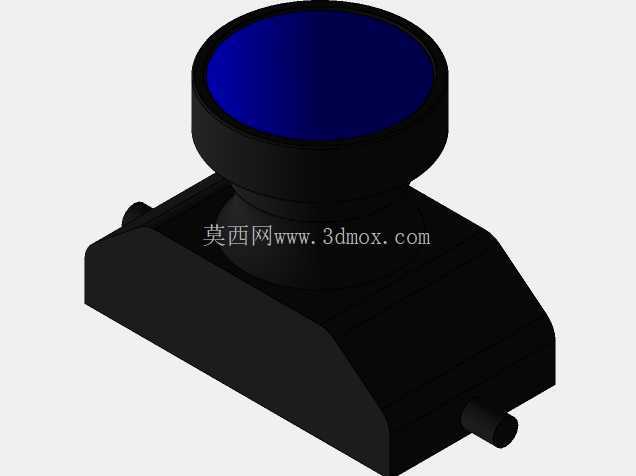

　　机身头部预留了摄像头安装位，安装座带有两轴减震球结构，可以过滤飞行过程中电机产生的高频振动，避免拍摄画面出现果冻效应，摄像头的俯仰角度调节范围为0到90度，既可以水平拍摄前方景物，也可以垂直向下拍摄地面画面。机身底部设计了两个凸起的支撑脚，高度为8mm，降落时可以让机身底部与地面保持足够间隙，避免摄像头或者下视传感器直接接触地面造成刮擦，支撑脚的端面做了圆弧过渡，即使在略有坡度的地面降落也能保持稳定，不会出现侧翻。

　　从安装边界来看，展开状态下整机对角电机轴距为140mm，折叠后长宽尺寸为90mm*60mm，机身主体最大厚度为28mm，所有电子元件的安装位都按照通用消费级无人机的标准尺寸预留，飞控安装孔位兼容市面上主流的迷你飞控，电池仓尺寸适配2S 500mAh的锂聚合物电池，电机安装孔位适配1103型号的无刷电机，不需要额外做结构修改就能完成整机装配。在结构强度方面，机臂主体采用玻纤增强尼龙材质，壁厚设计为1.8mm，既可以保证飞行过程中的结构刚性，不会因为旋翼拉力产生形变导致桨距变化，又能控制整机重量，铰接位置的转轴采用不锈钢销轴，避免多次折叠后出现磨损松动，机身外壳的壁厚为1.5mm，表面做了防滑纹理设计，手持起飞或者收纳时不容易滑落。日常使用中，这种折叠结构的四旋翼相比固定轴距的产品，在户外场景下的使用频率要高出很多，不需要专门的收纳包，随时可以拿出来起飞拍摄，遇到突发的景物或者活动场景可以快速响应，不会因为组装设备错过拍摄时机，同时结构上没有多余的零散配件，不用担心携带过程中丢失零件，对于普通消费用户和入门级航模爱好者来说，这种结构设计的实用性非常强，在保证飞行性能的前提下最大程度优化了便携性。
