内螺纹连接手动黄铜球阀结构设计

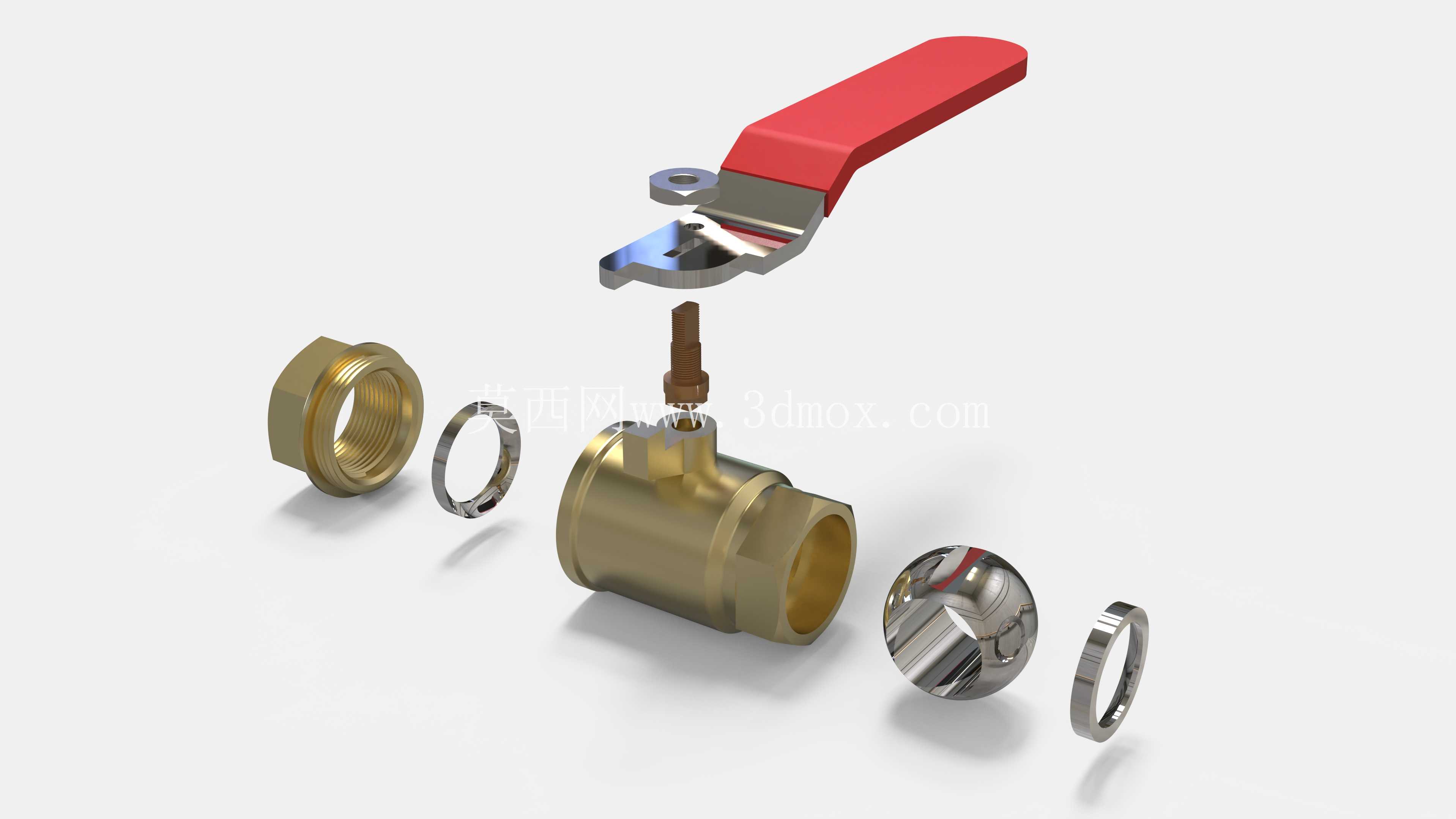

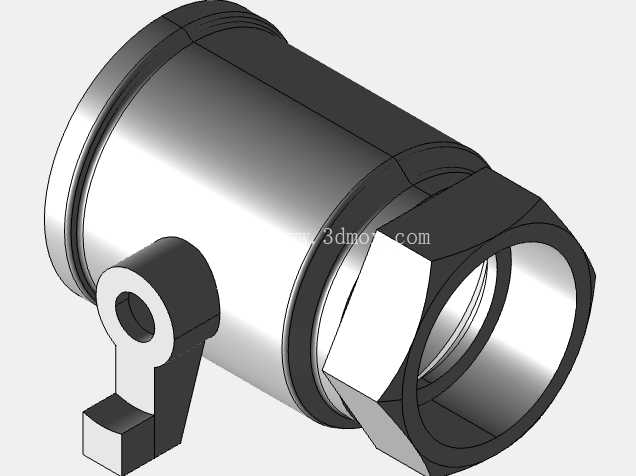

　　在民用给排水、小型液压回路、低压气动输送、暖通空调支路等场景里，这类手动黄铜球阀是管路通断控制的核心基础元件，相比闸阀、截止阀，它的启闭行程极短，只需将手柄旋转90度即可完成全开到全关的切换，操作力矩小，日常运维中无需额外工具即可快速完成管路通断操作，在需要频繁启闭的支路管段中适配性极强。这款球阀采用两片式阀体结构，主体为锻造黄铜材质，相比铸造铜件，锻造坯料的组织致密性更好，承压能力更强，在1.6MPa公称压力的常规工况下，阀体不会出现砂眼渗漏的问题，两端采用内螺纹连接形式，适配常规水煤气输送钢管的外螺纹接头，安装时无需焊接，仅需生料带配合管钳即可完成装配，非常适合现场改造、家装管路、小型设备集成的快速安装需求。

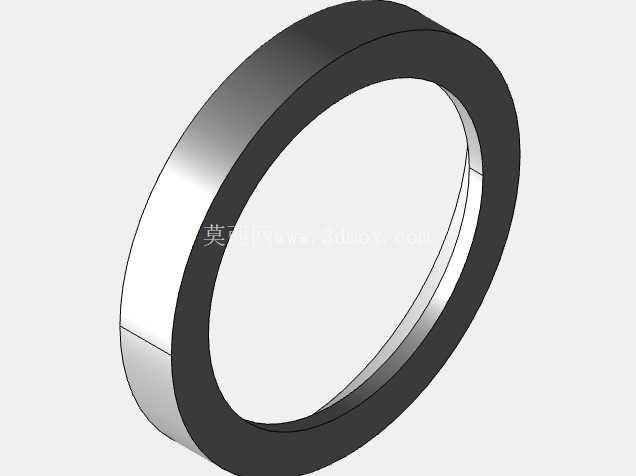

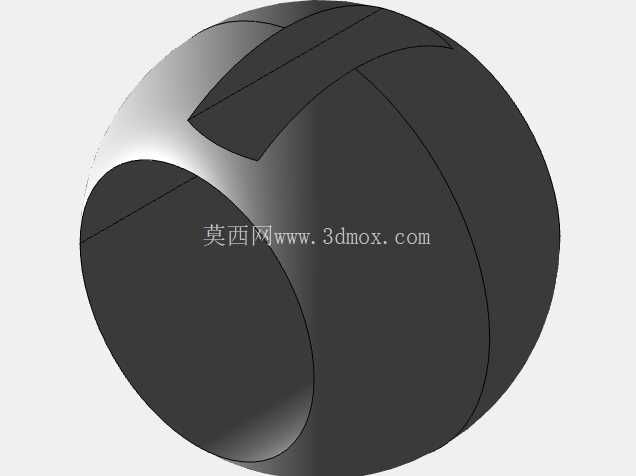

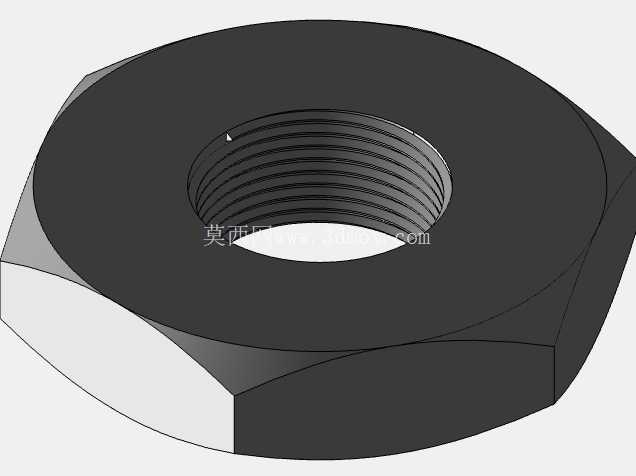

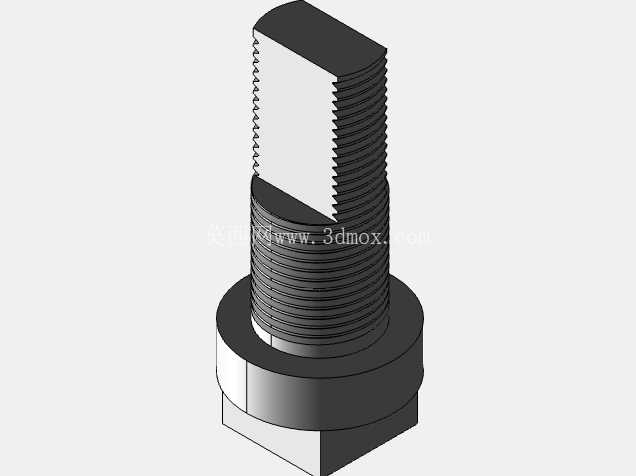

　　从结构设计逻辑来看，球体采用通孔直径与通径一致的全通径设计，介质流经球体时不会出现节流缩径的问题，一方面能降低管路的沿程压力损失，另一方面也能避免介质中的杂质在缩径位置堆积卡涩，在输送带微小颗粒的流体、或者需要通球扫线的管路中也能适配。密封结构采用球体两侧包覆聚四氟乙烯阀座，PTFE材质的摩擦系数极低，启闭时球体与阀座的磨损量极小，同时具备良好的耐化学腐蚀性能，可适配水、非腐蚀性油品、压缩空气等多种常见介质，阀杆位置采用倒密封结构，当阀腔内部压力升高时，介质压力会将阀杆密封填料紧紧压在阀杆外壁，不会出现阀杆处外漏的问题，同时阀杆设置了防飞出结构，即便在带压状态下拆卸阀杆压盖，内部压力也不会将阀杆顶出造成安全事故。

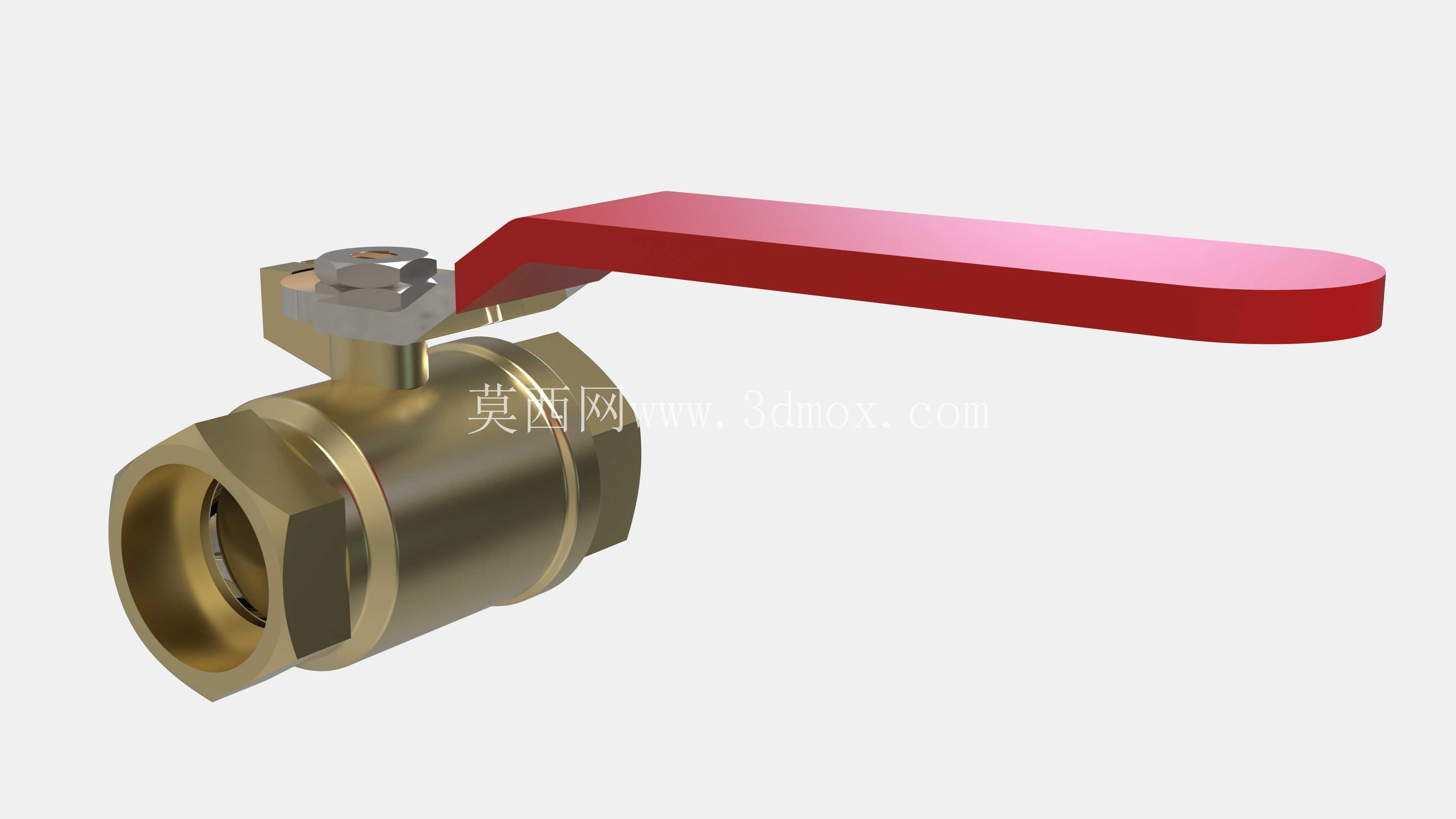

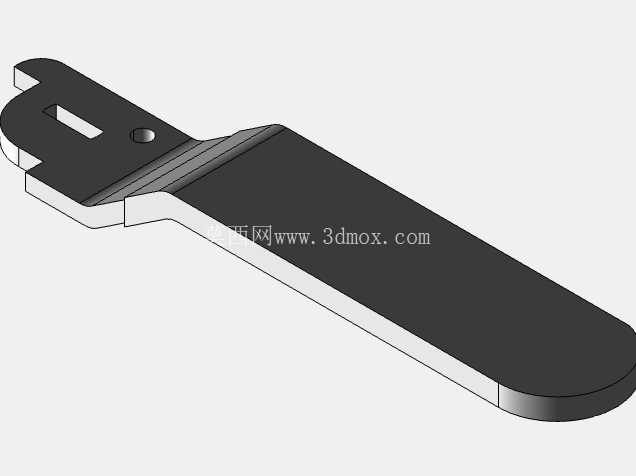

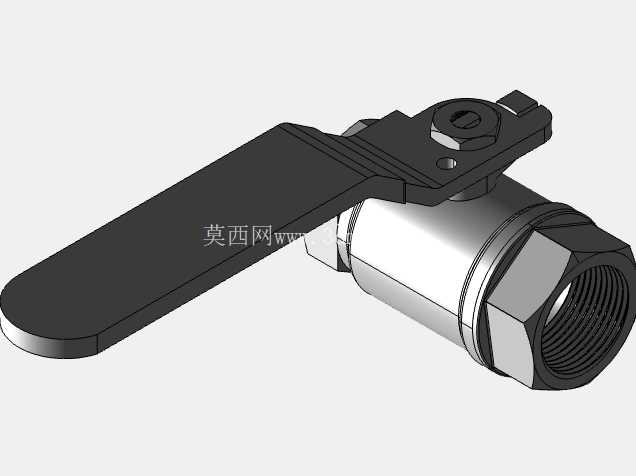

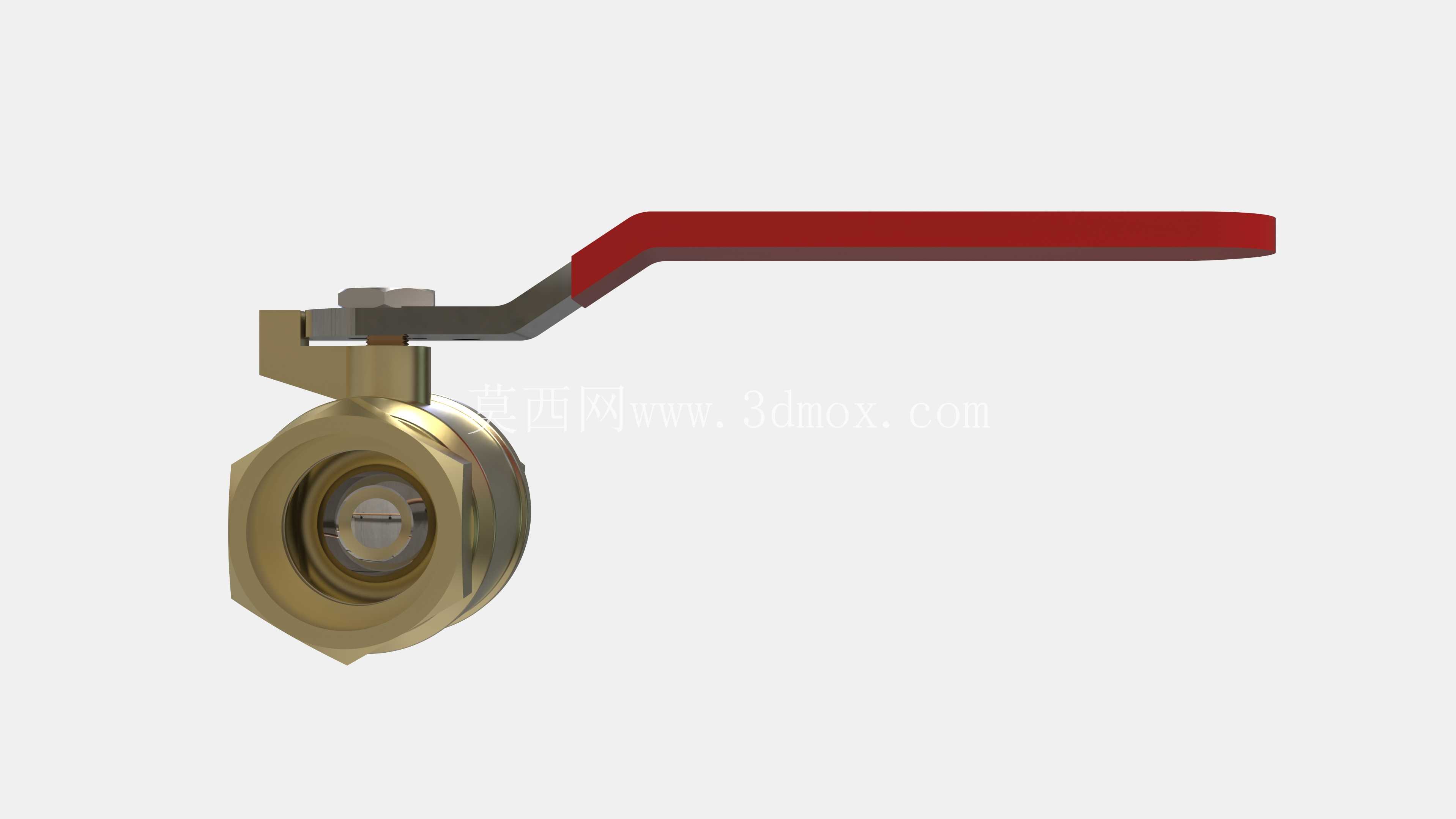

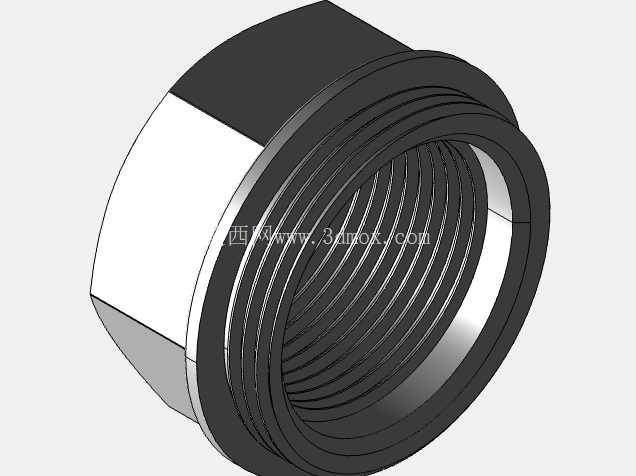

　　手柄采用扁平长杠杆式设计，力臂长度经过匹配计算，在公称压力下启闭时，操作人员仅需单手握持即可完成操作，手柄表面做了红色喷塑处理，一方面起到防锈作用，另一方面在管路排布密集的场景中，红色手柄的辨识度极高，运维人员可以快速识别阀门的启闭状态——当手柄与管路轴向平行时为全开状态，垂直时为全关状态，无需额外查看标识即可快速判断管路通断。安装边界方面，这款球阀的两端内螺纹轴线同轴度控制在0.1mm以内，安装时不会因为螺纹偏斜造成接头应力集中，阀体的六角结构位置预留了足够的管钳操作空间，在狭窄的管路安装空间内，管钳可以可靠夹持阀体完成拧紧操作，不会出现打滑损伤阀体表面的问题。

　　手柄的旋转行程范围内没有额外的凸起结构，安装时无需为手柄预留过大的操作空间，在贴墙排布的管路、设备内部紧凑排布的管路中也能顺利安装使用。从实际使用的可靠性角度来看，两片式阀体的连接螺栓采用对称排布，装配时可以均匀拧紧螺栓，保证阀体结合面的密封垫受力均匀，不会出现局部渗漏的问题，球体表面做了镜面抛光处理，表面粗糙度达到Ra0.8以下，与PTFE阀座贴合时的密封面接触均匀，在低压工况下也能实现零泄漏截断。在日常运维中，这类球阀的结构拆解十分便捷，仅需拆下阀体连接螺栓即可更换阀座、阀杆密封件等易损件，无需整体更换阀门，能大幅降低长期使用的维护成本。在设备集成场景中，这类球阀常被安装在设备的介质进出口位置，作为设备检修时的截断阀使用，当设备需要维护时，仅需关闭进出口球阀即可隔离设备与主管路的介质连通，无需排空整个管路系统的介质，大幅缩短检修停机时间。在暖通系统的支路控制中，这类球阀可以单独控制某一个支路的通断，调节支路流量时也可以通过手柄的旋转角度实现开度调节，虽然相比调节阀的流量控制精度较低，但在对流量调节精度要求不高的场景中，完全可以满足使用需求，且成本远低于专用调节阀。
