工业传动滚子链三维结构设计

　　在各类机械传动场景中，滚子链是应用极为广泛的挠性传动部件，从常规的输送线体、机床传动副，到摩托车、自行车的动力传递，再到农业机械、轻工设备的间歇传动机构，都能见到这类部件的身影。区别于齿轮传动的固定中心距要求，链传动可适应两轴中心距较大的传动场景，同时能在多粉尘、高湿度、存在轻度油污的恶劣工况下保持稳定的传动效率，不会像带传动那样出现长期使用后的打滑蠕变问题，也无需像齿轮传动那样要求极高的安装精度与润滑密封条件。

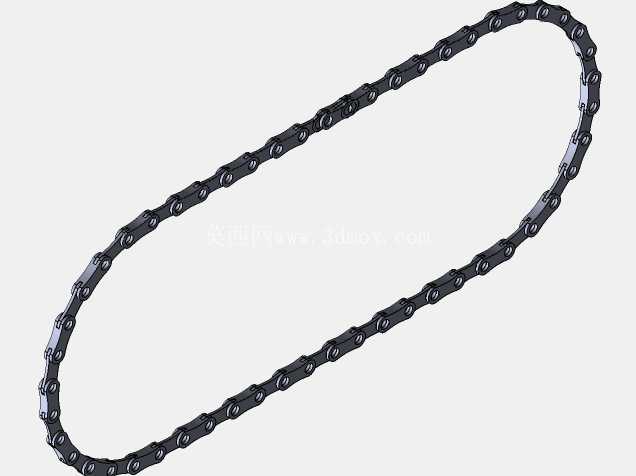

　　本次构建的链条三维模型，完全参照标准短节距精密滚子链的结构参数完成，每一节链节都拆分出外链板、内链板、销轴、套筒、滚子五个独立零件，没有采用简化的整体拉伸结构，方便后续使用者直接拆解做装配干涉校验、有限元受力分析。建模过程中优先保证链节铰接处的配合间隙符合实际装配要求：销轴与外链板采用过盈配合的尺寸约束，与套筒则保留0.02-0.05mm的间隙配合量，确保链节弯折时的转动灵活性；套筒与内链板同样采用过盈配合，外部套装的滚子与套筒之间预留转动间隙，避免链条与链轮啮合时滚子无法自转造成的齿面快速磨损。

　　从安装边界来看，模型的链节长度、滚子外径、内节内宽都严格对应标准号的参数，使用者在做整机布局时，可直接根据选定的链轮分度圆直径、两轴中心距调整链条的总节数，无需重新调整单节链节的尺寸参数。模型的链板边缘做了符合冲压工艺的圆角处理，没有尖锐的直角结构，还原了实际冲压链板的工艺特征，避免后续做工程图导出时出现不符合加工工艺的结构标注。

　　在实际设备选型匹配时，这类链条的选型需要结合传递功率、主动轮转速、传动比、中心距几个核心参数，三维模型的结构完全匹配选型后的参数校验需求：可直接在装配环境中模拟链条绕链轮转动的轨迹，校验链条张紧度是否合适，是否会与周边的机架护板、走线槽、其他传动部件发生运动干涉；也可通过对单节链板、销轴的受力仿真，验证选定型号的链条是否能承受工况下的冲击载荷，避免选型过小导致的链条断裂、跳齿问题。

　　很多设计人员在做链传动布局时，容易忽略链条的松边垂度要求，要么张紧过紧导致销轴、套筒的磨损速度急剧上升，要么张紧过松出现运转时的跳齿、脱链问题，这个三维模型在构建时保留了链节的全自由度铰接特性，可直接在装配环境中模拟不同张紧力下的链条垂度，帮助设计人员快速确定张紧轮的安装位置、张紧行程，无需再通过复杂的公式计算垂度范围。

　　针对输送场景使用的链条，模型也预留了附件安装的接口位置，可直接在链板上加装输送刮板、工装托架等附件，适配不同的物料输送需求，不需要重新对链板做打孔、切割的结构修改。模型的所有配合面都做了简化的工艺倒角，还原实际零件的加工特征，不会出现建模时常见的锐边无倒角、配合面无公差预留的问题，导出工程图后可直接用于生产加工的尺寸参考。

　　在做设备维护模拟时，这个全拆分结构的链条模型也可用于拆装流程的演示，清晰展示每一个零件的装配顺序、配合关系，帮助维护人员快速掌握链条的接链、拆节操作要点，避免现场拆装时出现销轴敲歪、链板变形的问题。相较于很多简化的链条整体模型，这个分零件构建的模型能适配从方案布局、结构校验、工程图导出到维护培训的全流程使用需求，不需要使用者再花费时间拆分零件、补充配合间隙。
