150与300磅级凸面长颈对焊法兰结构

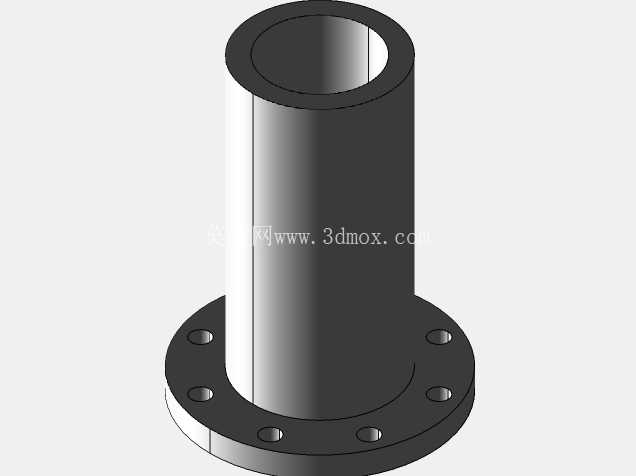

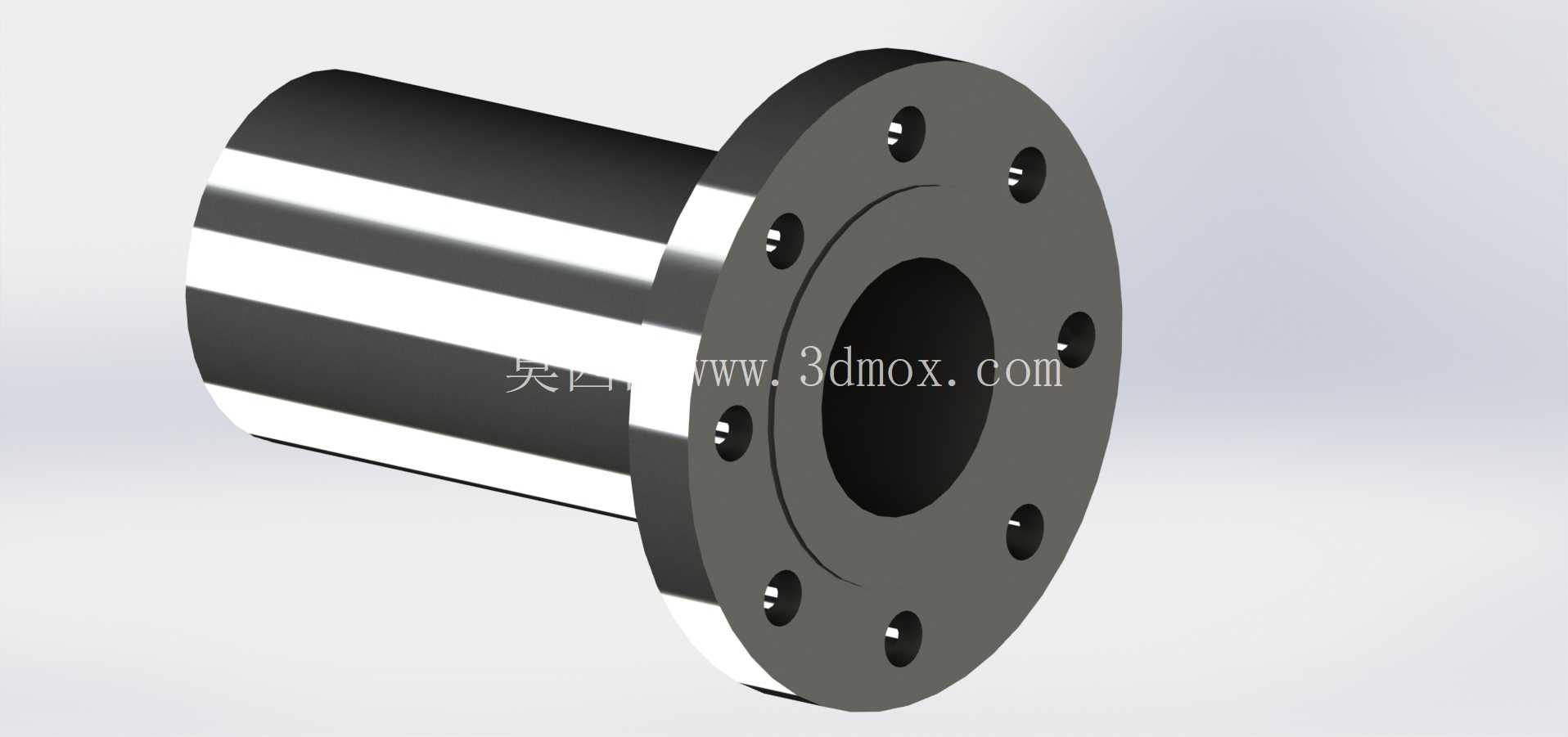

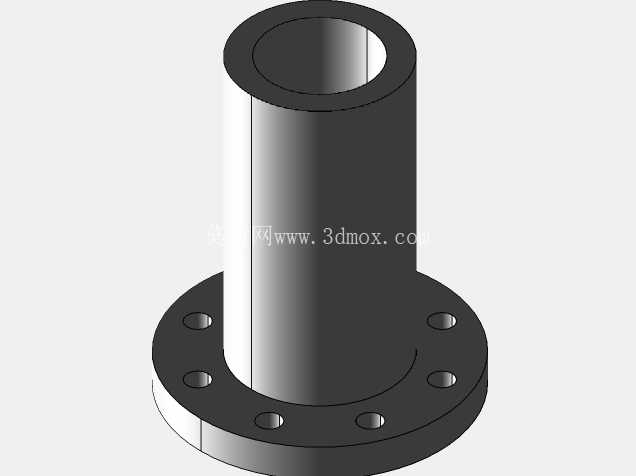

在石油化工、市政给排水、电力输送等涉及压力管道布设的工程场景中，管道连接的密封可靠性与结构强度直接决定整套管线系统的运行安全，长颈对焊法兰作为中高压管线对接的核心连接件，其结构设计的合理性直接影响现场安装效率与长期运行的抗疲劳性能。本次呈现的两款凸面长颈焊接法兰，分别对应150磅级与300磅级的压力等级，适配不同公称压力的管线布设需求，可满足从常规低压输水到中压化工介质输送的多场景连接要求。

从结构功能来看，凸面密封面的设计能够配合非金属或金属缠绕垫片，在螺栓预紧力作用下形成均匀的密封比压，有效阻隔管内介质的渗漏路径；加长的颈部结构采用与对接管道等壁厚的渐变过渡设计，相较于平焊法兰，能够大幅降低焊缝位置的应力集中系数，将管道运行过程中产生的轴向、径向载荷平稳传递至法兰盘本体，避免焊缝区域直接承受管线振动、温度形变带来的交变应力，尤其适合存在温度波动、管线振动的工况场景。法兰盘上的螺栓孔采用跨中均布设计，安装时可灵活调整对接角度，适配不同走向的管线对接需求，螺栓孔的孔径与孔位公差严格匹配对应压力等级的螺栓规格，保证螺栓穿装时无卡滞，预紧后各螺栓受力均匀，避免因孔位偏差导致的密封面压合不均问题。

设计过程中，首先依据压力等级确定法兰盘的外径、厚度以及颈部的过渡圆弧半径，150磅级法兰的颈部长度更短，适配壁厚较薄的低压管线，300磅级法兰的颈部壁厚与法兰盘厚度相应增加，能够承受更高的内压载荷与外部弯矩。密封面的凸台高度经过反复校核，既保证垫片安装时有足够的定位限位，避免垫片在预紧过程中发生偏移，又不会因凸台过高导致垫片压合过量失去回弹补偿能力。颈部与管道对接的端口处预留了标准焊接坡口，现场安装时可直接与同规格管道进行对焊作业，无需二次加工坡口，减少现场施工的工作量。

从安装边界来看，两款法兰的对接端内径与对应公称通径的管道内径保持一致，焊接后不会出现通径缩颈问题，避免管内介质流经连接位置时产生紊流、压损增大的情况；法兰密封面的凸台外径尺寸匹配对应规格的垫片内径，安装时垫片可直接套在凸台上完成定位，无需额外的定位工装辅助；法兰盘背面与颈部衔接的位置设置了微小的卸荷槽，能够分散螺栓预紧时法兰盘产生的弯曲应力，避免长期运行后法兰盘发生翘曲变形导致密封失效。在管线排布时，需要预留足够的螺栓安装空间，保证法兰圆周方向的螺栓都能够使用扭矩扳手按对角顺序完成预紧，避免因操作空间不足导致螺栓预紧力不均，影响密封效果。

实际应用中，这类长颈对焊法兰常被用在泵阀进出口、设备接管端、长输管线分段对接的位置，相较于其他连接形式，其可拆卸的特性方便后期管线检修、设备更换时快速拆解，无需对整段管线进行切割作业；凸面密封的结构形式适用的垫片范围广，从普通的橡胶石棉垫到耐高压的金属缠绕垫都可适配，工程人员可根据管内输送介质的腐蚀性、温度、压力参数灵活选择密封件，无需更换法兰本体即可适配不同工况的密封需求。颈部的渐变结构也让焊接作业的质量更容易把控，焊工可在坡口位置完成全熔透焊接，焊缝可通过射线探伤等检测手段验证焊接质量，保证连接位置的强度与管道本体等强，避免在压力试验或长期运行中出现焊缝开裂、介质泄漏的问题。
